产品规格说明书

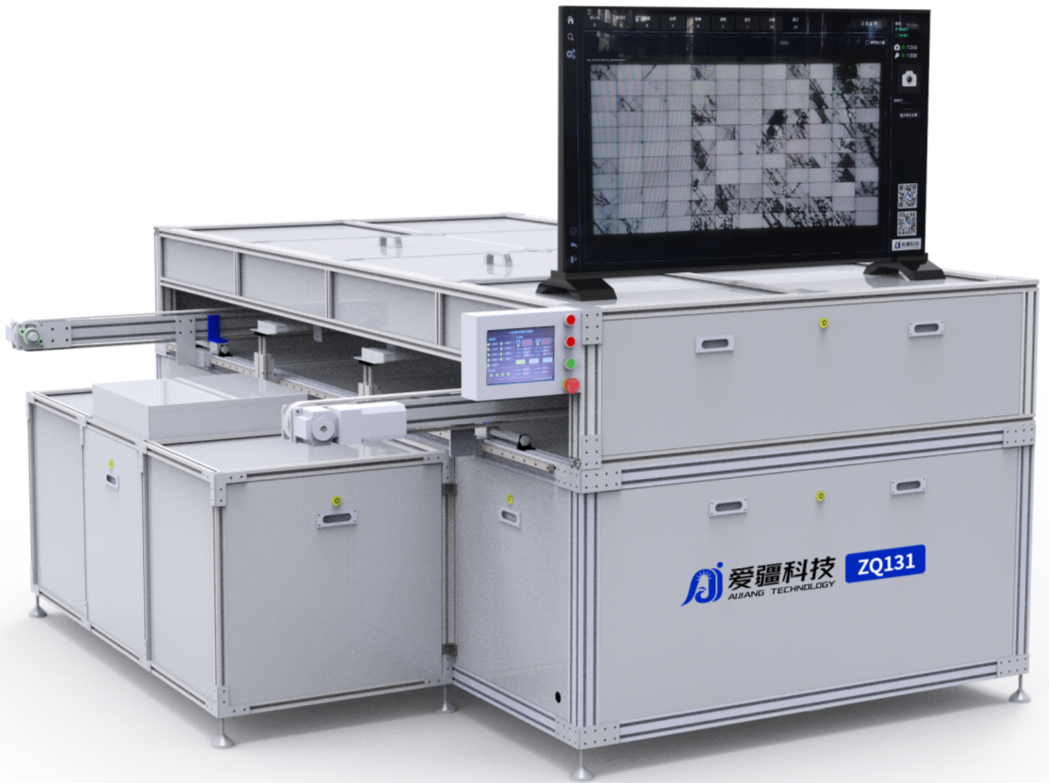

在线式太阳能组件缺陷检测仪-ZQ131
1. 设备简介
在线式太阳能组件缺陷检测仪ZQ131主要用于太阳电池组件内部缺陷的快速检测，根据太阳电池组件中电池片发光亮度的差异清楚地显示组件中的隐裂、黑心等缺陷。
可检测电池类型：PERC、TOPCon等晶硅类组件。
2. 设备规格
2.1 规格概述
2.1.1 测试流程：
1) 设备上电开机，等待系统完成开机后，进行参数设置，打开EL电源；
2) 设备正常工作前，请按要求将设备EL电源进行调试，未按要求执行将会导致测试结果异常或损坏被测组件；
3) 将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4) 测试完后，软件将会显示本次测试图片。
2.1.2 有效测量组件尺寸：2300mm*1200mm
可测组件规格：长580?2300mm, 宽650?1200mm, 高≤50mm 兼容182版型72片、144片及以下
2.1.3 工作节拍：20s/pcs （配线典型值）
2.1.4 上料方式：流水线自动上料
2.1.5 进料高度：950mm±50mm
2.2 规格参数
设备名称 | 在线式太阳能组件缺陷检测仪 |
型号 | ZQ131 |
相机分辨率 | 2400W |
相机类型 | CMOS |
曝光时间 | 1~30S（可调） |
显示器 | 50英寸屏幕 |
电源类型 | 可调电源 |
电压范围 | 0~60V连续可调 |
电流范围 | 0~20A连续可调 |
缺陷类型 | 高电流：隐裂、碎片、低效率片、烧结网纹、材料缺陷、断栅 低电流：低效片 |
软件处理 | 局部放大、条码显示、本地数据查询、MES系统对接、高电流检测、低电流检测、支持脚踏触发、扫描枪触发，具有过流保护 |
图像储存 | 手动/自动扫描条形码编号，以编号名称作为文件名进行保存 |
运动控制单元 | 采用触摸屏与PLC通讯，实时显示当前状态对流程进行监控 |
控制界面 | 中英文对话界面，自动控制恒流源通断 |
故障报警 | 实时故障报警 |
人机界面 | 触摸屏 |
