产品规格说明书

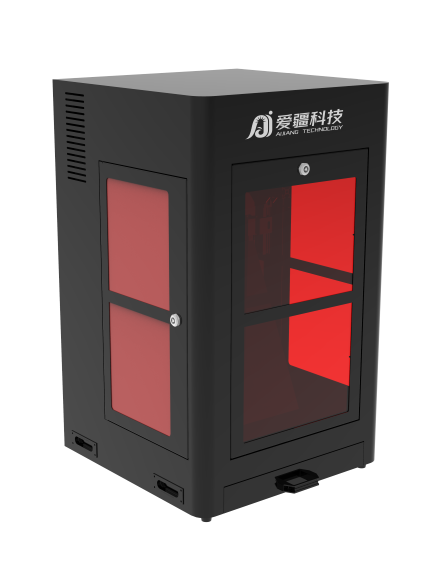

太阳能电池片PL检测仪-DP100
1. 设备简介
太阳能电池片PL检测仪主要利用红外图像进行缺陷检测。
可检测电池类型：PERC、TOPCon、HJT等晶硅类电池。
2. 设备规格
2.1 规格概述
2.1.1 电池片厚度：140-300μm
2.1.2 测试流程：
1) 设备上电开机，等待系统完成开机后，进行参数设置，打开激光器电源；
2) 设备正常工作前，请按要求将设备激光器电源进行调试，未按要求执行将会导致测试结果异常或损坏被测组件；
3) 将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4) 测试完后，软件将会显示本次测试图片。
2.1.3 有效测量组件尺寸：电池片（0BB-MBB） 156mm*156mm--230mm*230mm
2.1.4 工作节拍：0.5s/pcs
2.1.5 上料方式：离线手动上料
2.2 规格参数
设备名称 | 太阳能电池片PL检测仪 |
型号 | DP100 |
相机分辨率 | 500W像素 |
相机类型 | CCD |
激光波长 | 808nm |
激光器功率 | 30W/50W（可选） |
曝光时间 | 0.1~1S（可调） |
显示器 | 24寸（超清） |
缺陷类型 | 正常检测:隐裂/碎片/低效率片/烧结网纹/材料缺陷 |
图像处理 | 图像显示：图像放大、条码显示、缺陷标记 图像处理：增益、灰度、亮度、对比度调节 |
