产品规格说明书

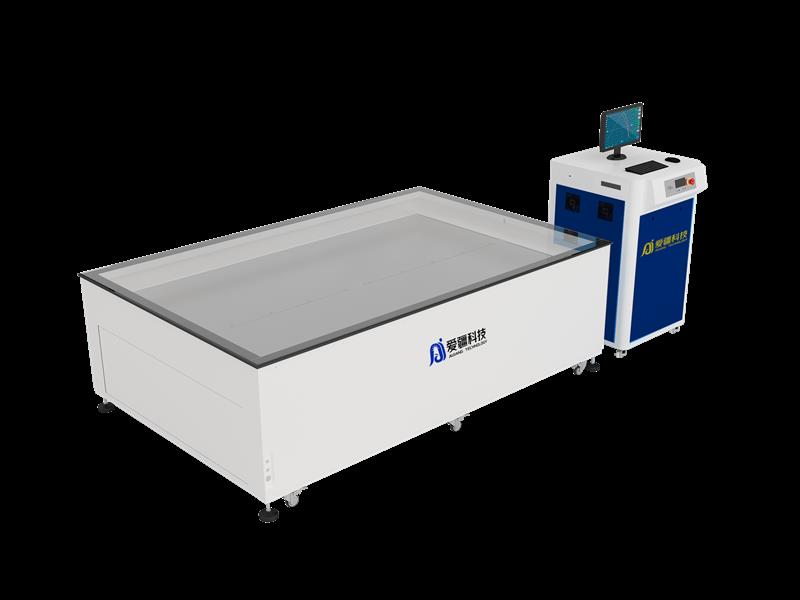

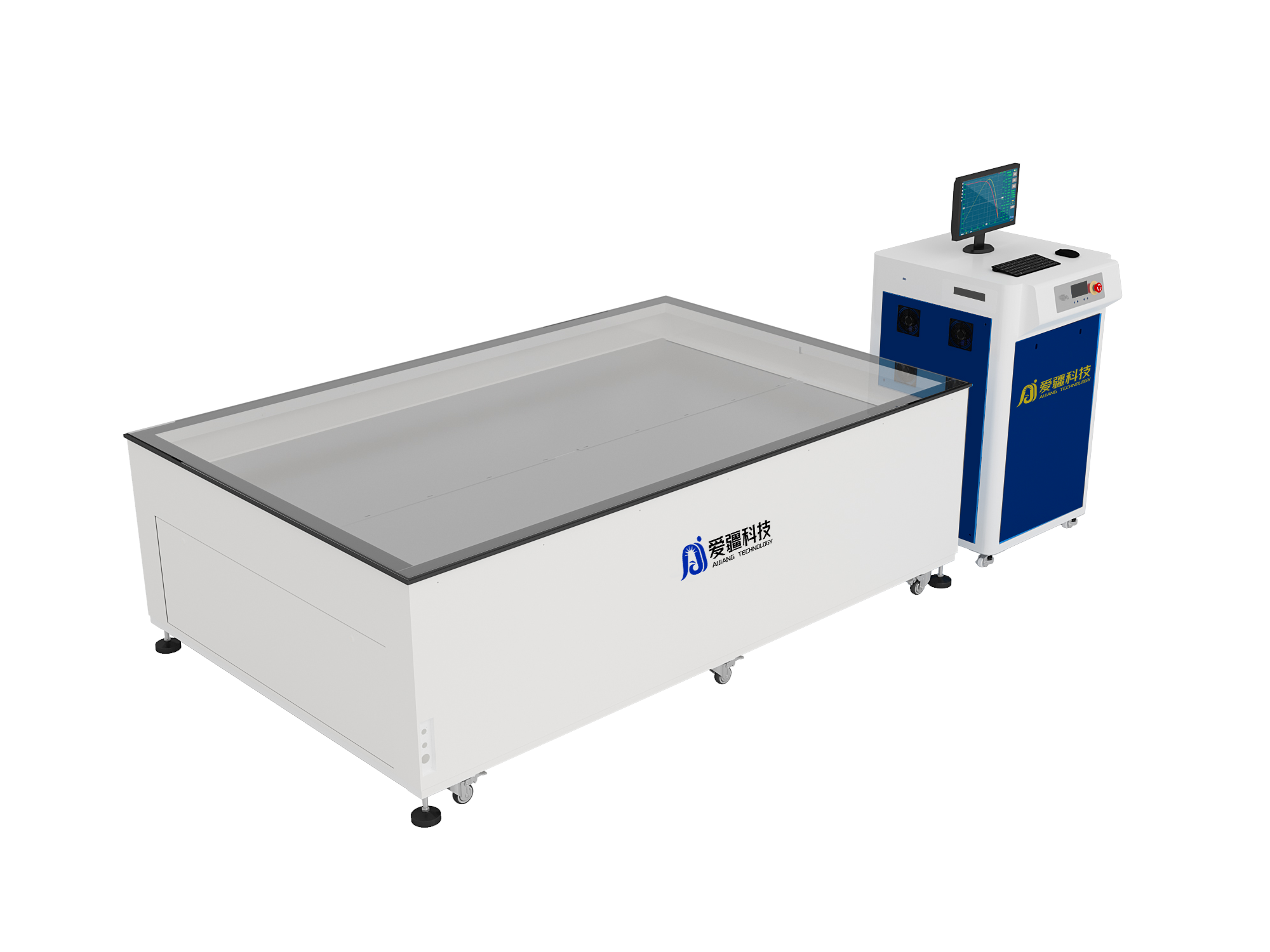

太阳能组件IV测试仪-ZG450
AAA
1. 设备简介
太阳能组件IV测试仪主要用于测试太阳能组件的功率,用于判定组件功率是否合格。
IV可测试电池类型:PERC、TOPCon等晶硅类组件。
2. 设备规格
2.1 规格概述
2.1.1 测试光源:下打光漫反射式。
2.1.2 测试流程:
1) 设备上电开机,等待系统完成开机后,进行参数设置,完成设备预充电;
2) 设备正常工作前,请按要求将设备进行系统校准,未按要求执行将会导致测试结果异常;
3) 将待检组件放到指定位置,连接测试线,点击测试按钮进行测试;
4) 测试完后,软件将会显示本次测试参数与结果。
2.1.3 有效测量组件尺寸:2500mm×1500mm
2.1.4 工作节拍:<4s/pcs
2.1.5 上料方式:离线手动上料/流水线自动上料
2.2 规格参数
设备名称 | 太阳能组件IV测试仪 |
型号 | ZG450 |
太阳光模拟器光源等级 | AAA |
太阳模拟器等级标准 | IEC 60904-9 2020 |
光谱匹配 | 0.75-1.25 (A级) |
幅照度不稳定性 | STI<0.5%; LTI<2%(A级) |
幅照度不均匀性 | <2% (A级) |
光谱范围 | 300-1200nm |
闪光时间 | 15ms |
辐照度 | 700-1200W / m2 |
ISC 60次重复性 | <0.5% |
光源寿命 | >10W次 |
测量范围 | 电压:0-100V(分辨率1mV) 电流:0-20A(分辨率1mA) |
测试参数 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
测量功率 | 650W(Max) |
测试接线方式 | 四线制 |
软件功能 | 支持扫码枪触发测试,支持测试数据保存、查询、导出,支持测试结果语音播报,支持脚踏触发,具有温度自动补偿 |
