产品规格说明书

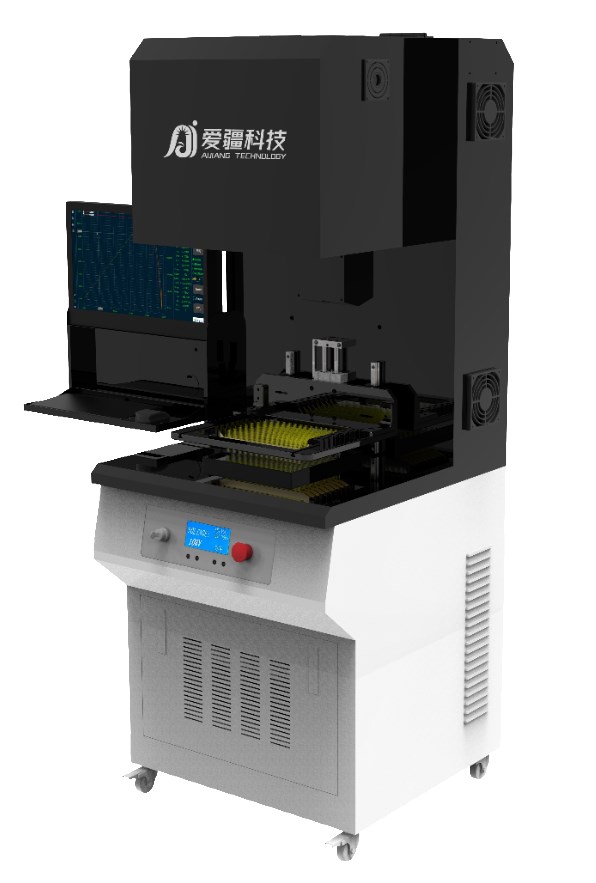

太阳能电池单片分选机-DG500
A+A+A+
1. 设备简介
太阳能电池单片分选机是利用氙灯模拟太阳光，进行对太阳能电池片效率进行测试分选。
可分选电池类型：PERC、TOPCon、HJT等晶硅类电池。
2. 设备规格
2.1 规格概述
2.1.1 测试光源：上光源-直射式
2.1.2 测试流程：
1) 设备上电开机，等待系统完成开机后，进行参数设置，完成设备预充电；
2) 设备正常工作前，请按要求将设备进行系统校准，未按要求执行将会导致测试结果异常；
3) 将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4) 测试完后，软件将会显示本次测试参数与结果。
2.1.3 电池片尺寸：（3BB - MBB）支持到210mm*210mm
2.1.4 工作节拍：720 pcs/h（30ms）
2.1.5 上料方式：离线手动上料
2.2 规格参数
设备名称 | 太阳能电池单片分选机 |
型号 | DG500 |
太阳光模拟器光源等级 | A+A+A+ |
太阳模拟器等级标准 | IEC 60904-9 2020 |
光谱匹配 | 0.875-1.125 (A+级) |
幅照度不稳定性 | STI＜0.2%； LTI＜1%(A+级) |
幅照度不均匀性 | ＜1% (A+级) |
光谱范围 | 300-1200nm |
闪光时间 | 15-150ms |
辐照度 | 200-1200W / m2（可调节） |
ISC 60次重复性 | ＜0.3% |
光源寿命 | ＞10W次 |
测量范围 | 电压：0-1V（分辨率1mV） 电流：0-20A（分辨率1mA） |
