产品规格说明书

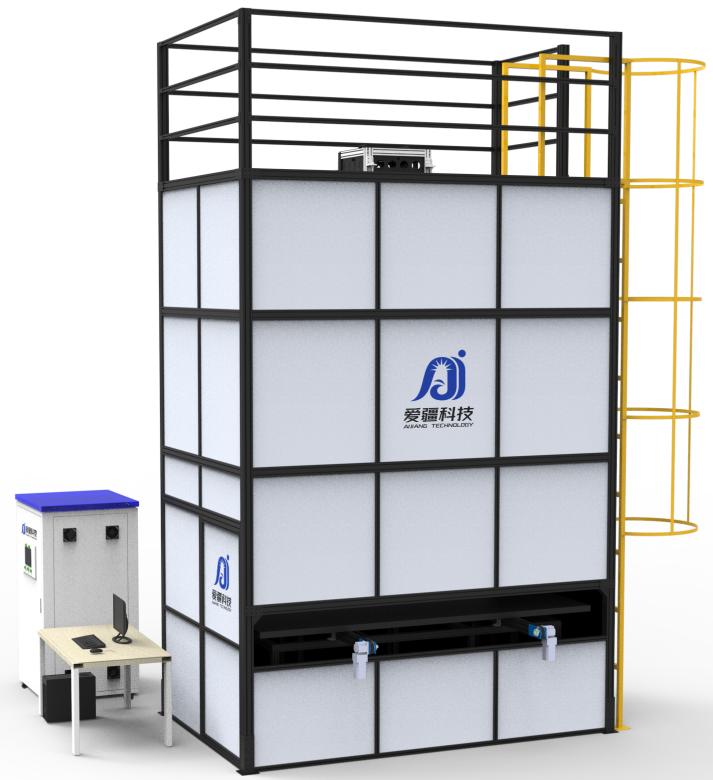

高效太阳能组件IV测试仪-ZG1000
A+A+A+
1. 设备简介
高效太阳能组件IV测试仪主要用于测试高效太阳能组件的功率，用于判定组件功率是否合格。
IV可测试电池类型：PERC、TOPCon、HJT等晶硅类组件。
2. 设备规格
2.1 规格概述
2.1.1 测试光源：直射式，上打光光源/侧打光光源。
2.1.2 测试流程：
1) 设备上电开机，等待系统完成开机后，进行参数设置，完成设备预充电；
2) 设备正常工作前，请按要求将设备进行系统校准，未按要求执行将会导致测试结果异常；
3) 将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4) 测试完后，软件将会显示本次测试参数与结果。
2.1.3 有效测量组件尺寸：2600mm×1600mm
2.1.4 工作节拍：＜5s（10ms） ＜18s（50ms）
2.1.5 上料方式：配流水线（不含线体）
2.2 规格参数
设备名称 | 高效太阳能组件IV测试仪 |
型号 | ZG1000 |
太阳光模拟器光源等级 | A+A+A+ |
太阳模拟器等级标准 | IEC 60904-9 2020 |
光谱匹配 | 0.875-1.125 (A+级) |
幅照度不稳定性 | STI＜0.2%； LTI＜1%(A+级) |
幅照度不均匀性 | ＜1% (A+级) |
光谱范围 | 300-1200nm |
闪光时间 | 10-100ms |
辐照度 | 700-1200W / m2 |
ISC 60次重复性 | ＜0.2% |
光源寿命 | ＞10W次 |
测量范围 | 电压：0-200V（分辨率1mV） 电流：0-20A（分辨率1mA） |
测试参数 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
测量功率 | 1000W（Max） |
测试接线方式 | 四线制 |
软件功能 | 支持扫码枪触发测试，支持测试数据保存、查询、导出，支持测试结果语音播报，支持脚踏触发，具有温度自动补偿 |
