产品规格说明书

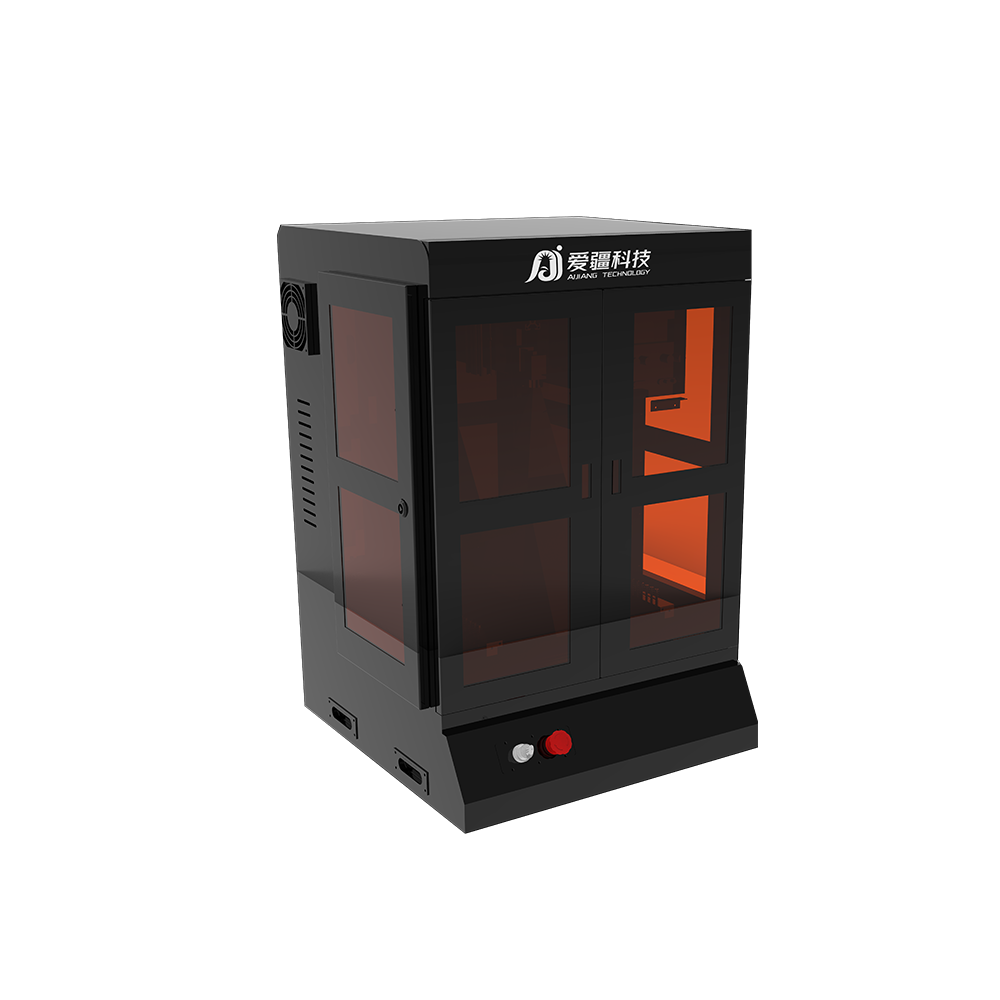

太阳能电池片缺陷检测仪-DQ100
1. 设备简介
太阳能电池片缺陷检测仪主要用于太阳能电池片的缺陷检测。
可检测电池类型：PERC、TOPCon等晶硅类电池。
2. 设备规格
2.1 规格概述
2.1.1 电池片厚度：140-300μm
2.1.2 测试流程：
1) 设备上电开机，等待系统完成开机后，进行参数设置，打开EL电源；
2) 设备正常工作前，请按要求将设备EL电源进行调试，未按要求执行将会导致测试结果异常或损坏被测组件；
3) 将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4) 测试完后，软件将会显示本次测试图片。
2.1.3 有效测量组件尺寸：电池片（3BB - MBB）156mm*156mm 支持到210mm*210mm
2.1.4 工作节拍：900pcs/h
2.1.5 上料方式：离线手动上料
2.2 规格参数
设备名称 | 太阳能电池片缺陷检测仪 |
型号 | DQ100 |
相机分辨率 | 230W像素/500W像素（可选） |
相机类型 | CCD |
曝光时间 | 0.1~6S（可调） |
显示器 | 24寸 超清 |
电源类型 | 电压：0~15V 电流：0~20A |
检测类型 | 正常检测:隐裂/碎片/低效率片/烧结网纹/材料缺陷/断栅/崩边/缺角/加工缺陷 |
软件处理 | 支持按缺陷标记、计数及存储图片，支持图片局部放大、本地数据查询、MES系统对接、高电流检测、低电流检测、支持脚踏触发，具有过流保护，支持图片水印功能（显示时间及SN，可自行设置字体、颜色、显示位置、显示类容等） |
