产品规格说明书

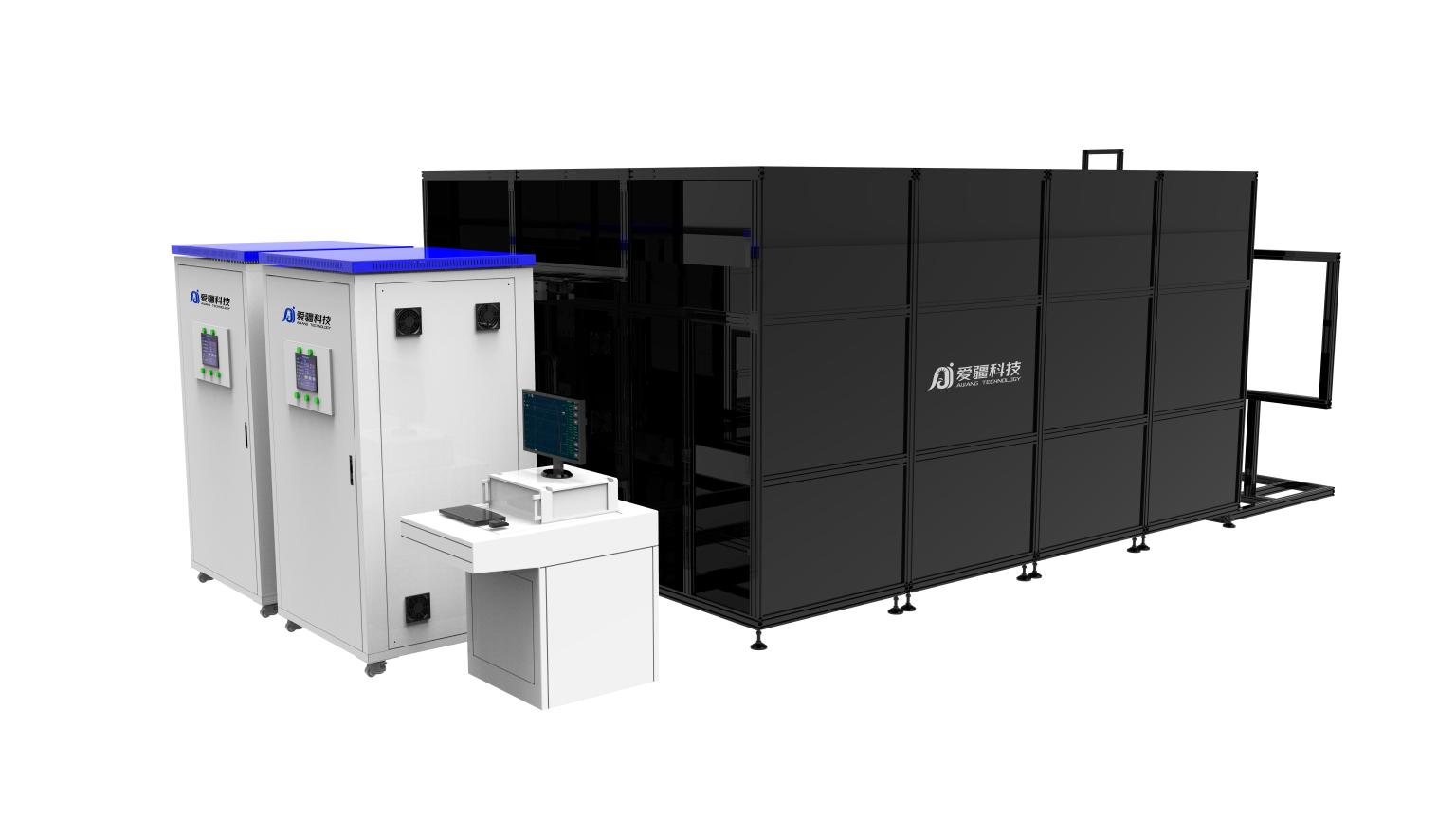

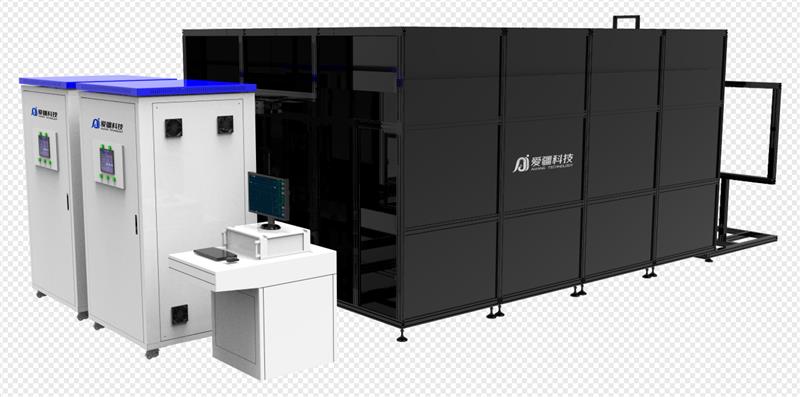

AM0瞬态太阳光模拟器-ASC42A+
AAA
1. 设备简介
AM0瞬态太阳光模拟器主要用于航天航空装备中太阳能电池组件的测试需求。
可测试电池类型：砷化镓等航天相关技术组件。
2. 设备规格
2.1 规格概述
2.1.1 测试光源：直射式上打光光源/侧打光光源
2.1.2 测试流程：
1）设备上电开机，等待系统完成开机后，进行参数设置，完成设备预充电；
2）设备正常工作前，请按要求将设备进行系统校准，未按要求执行将会导致测试结果异常；
3）将待检组件放到指定位置，连接测试线，点击测试按钮进行测试；
4）测试完后，软件将会显示本次测试参数与结果。
2.1.3 有效测量组件尺寸：3000mm×2000mm
2.1.4 工作节拍：＜60s
2.1.5 上料方式：离线手动上料
2.2 规格参数
设备名称 | AM0瞬态太阳光模拟器 |
型号 | ASC42A+ |
太阳光模拟器光源等级 | AAA |
太阳模拟器等级标准 | IEC 60904-9 2017 |
光谱匹配 | 0.75-1.25 (A级) |
幅照度不稳定性 | ＜1%(A级) |
幅照度不均匀性 | ＜2% (A级) |
光谱范围 | 350-1800nm |
闪光时间 | 15ms |
辐照度 | 1367W / m2 |
ISC 60次重复性 | ＜0.3% |
光源寿命 | ＞20000次 |
测量范围 | 电压：0-200V（分辨率1mV） 电流：0-20A（分辨率1mA） |
测试参数 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
测量功率 | 1000W（Max） |
测试接线方式 | 四线制 |
