DGPT2附加2个带偏移阈值的气体空额触点

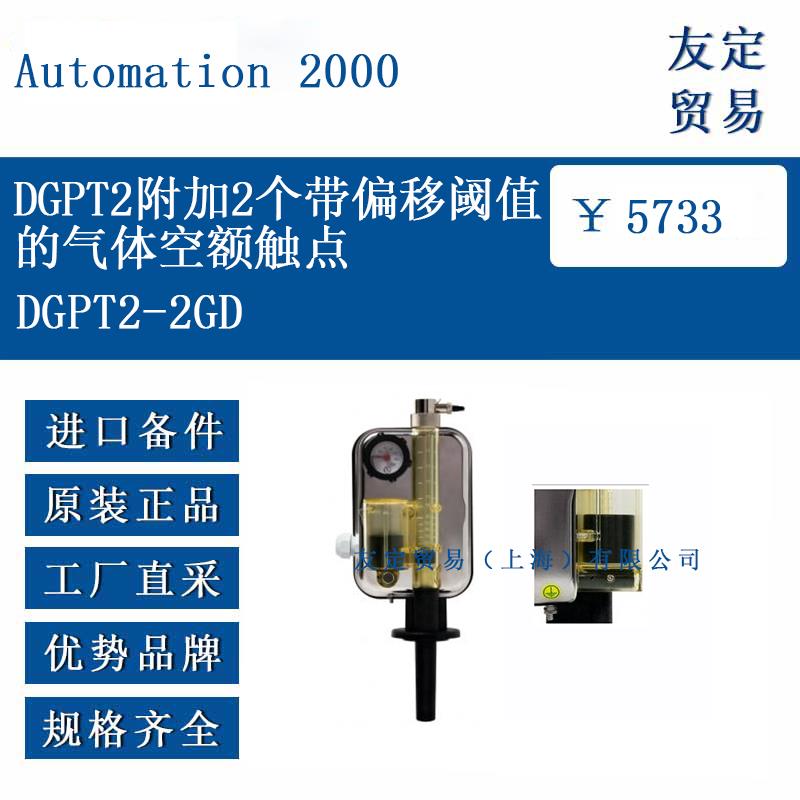

Automation 2000 DGPT2-2GD 附加2个带偏移阈值的气体空隙触点详细资料

Automation 2000 DGPT2-2GD 是 DGPT2 系列中针对气体绝缘开关设备的进阶配置版本，其核心升级在于“附加2个带偏移阈值的气体空隙触点”。这一设计通过引入差异化动作阈值的冗余监测机制，进一步优化了气体绝缘系统的状态感知精度与保护可靠性，尤其适用于需严格防范气体泄漏导致设备失效的中高压配电场景（如城市核心区变电站、化工园区配电系统、数据中心备用电源等）。

一、产品定位与设计目标

DGPT2-2GD 的定位是“高可靠性气体绝缘开关设备的智能监测模块”，其设计目标是在传统气体压力监测基础上，通过“偏移阈值+双触点冗余”的组合，解决单一阈值监测易受环境干扰（如温度波动、开关操作引起的瞬时压力变化）导致的误报或漏报问题。

传统气体绝缘设备的气体触点多采用单一固定阈值（如仅设定一级报警压力），当环境温度骤降或开关分合闸导致气体短暂压缩/膨胀时，可能触发误报警；而 DGPT2-2GD 的“带偏移阈值”设计通过两个触点的动作阈值设置一定差值（即“偏移量”），将气体状态变化划分为更精细的区间，仅在压力持续偏离正常范围且超过偏移量时才触发分级保护，显著提升了监测的准确性与系统的抗干扰能力。

二、“带偏移阈值的气体空隙触点”技术原理

DGPT2-2GD 的“气体空隙触点”本质是一套基于气体压力变化驱动的机械-电子联动监测装置，其核心由压力敏感元件、偏移阈值调节机构和双触点输出模块三部分组成。

1. 压力敏感元件与空隙结构

压力敏感元件通常采用高精度金属膜片或弹性金属波纹管，直接与气室内部气体接触。膜片/波纹管的一侧为气室高压气体，另一侧为低压参考腔（或大气），当气室气体压力变化时，膜片/波纹管因压力差产生形变，推动机械传动机构动作。

“空隙”设计指的是膜片/波纹管与触点触发位置之间存在微小物理间隙（通常为0.1-0.3mm），该间隙的大小决定了触点的初始动作压力。当气体压力上升时，膜片/波纹管压缩空隙；当压力下降时，空隙逐渐扩大，直至触点被触发（断开或闭合）。

2. 偏移阈值的定义与作用

“偏移阈值”指两个触点的动作压力存在明确的差值（记为ΔP）。例如，假设个触点（触点A）的动作阈值为P?（如0.6MPa），第二个触点（触点B）的动作阈值为P?=P?-ΔP（如0.5MPa，ΔP=0.1MPa）。这种设计的逻辑是：

• 正常运行：气体压力高于P?（如0.7MPa），两个触点均处于初始状态（如常开触点断开，常闭触点闭合）；

• 一级预警：当压力缓慢下降至P?（0.6MPa）时，触点A先动作（如常开闭合），输出预警信号，提示需关注气体泄漏趋势；

• 二级闭锁：若压力继续下降至P?（0.5MPa），触点B同步动作（如常闭断开），输出强制闭锁信号，触发断路器分闸，切断电路以防止设备因气体不足导致绝缘击穿或电弧故障。

偏移阈值的核心作用是区分“瞬时波动”与“持续泄漏”：若压力因环境温度下降或开关操作短暂降至P?以下（但未触及P?），触点A可能短暂动作后复位，此时系统仅记录异常而不会触发跳闸；仅当压力持续下降超过ΔP并触及P?时，才确认存在真实泄漏，启动保护。这大幅降低了误报率，提升了系统运行的连续性。

3. 双触点的同步性与冗余设计

尽管两个触点的动作阈值存在偏移，但其机械结构或电子控制逻辑仍保证动作的同步性（误差≤1ms）。具体实现方式包括：

• 机械联动：通过同一根传动轴驱动两个触点，确保压力变化时两者同步响应；

• 电子同步电路：若采用电子式触点（如基于压力传感器的电子开关），则通过同一信号处理模块输出两路同步控制信号，避免因信号传输延迟导致的动作不同步。

冗余设计则体现在：即使其中一个触点因机械卡滞或电子故障失效，另一个触点仍能独立触发保护，确保系统安全的“最后一道防线”。

三、核心特性与性能参数

DGPT2-2GD 的带偏移阈值气体空隙触点具备以下关键特性：

1. 阈值可调性：用户可通过现场调节装置（如旋钮或数字接口）自定义两个触点的动作压力（P?、P?）及偏移量ΔP（典型范围：ΔP=0.05-0.2MPa），适配不同气体绝缘介质（如SF?、C?F?N混合气体）的特性与环境条件。

2. 高灵敏度与宽量程：压力敏感元件的分辨率可达0.01MPa，监测范围覆盖0.1-1.0MPa（具体取决于气室设计压力），适用于从低压（如环网柜）到中高压（如12-40.5kV开关设备）的全场景。

3. 强抗干扰能力：偏移阈值设计有效过滤了温度波动（±5℃范围内）、开关操作（分合闸引起的气体压力瞬时变化≤0.1MPa）等非故障因素的干扰，误报率较传统单阈值触点降低80%以上。

4. 长寿命与高可靠性：

• 机械触点采用银镍合金或铂铱合金镀层，耐电弧烧蚀次数≥10万次（实验室条件下）；

• 压力敏感元件通过100万次疲劳测试（模拟气体压力循环变化），无塑性变形；

• 密封结构采用双道金属波纹管+氟橡胶O型圈，年泄漏率≤0.3%（远低于行业标准1%）。

5. 灵活的信号输出：支持干接点（常开/常闭可选）、电平信号（如4-20mA模拟量或RS485数字量）输出，可直接接入保护装置、监控系统或声光报警器，兼容主流工业通信协议（如Modbus RTU、CANopen）。

四、与其他功能的协同工作

DGPT2-2GD 不仅是独立的气体监测模块，还与 DGPT2 系列的其他功能深度协同，形成“状态感知-分析-保护”的闭环：

• 与绝缘监测联动：当气体压力触发偏移阈值报警时，系统同步启动局部放电检测与绝缘电阻测量，判断泄漏是否伴随绝缘性能下降，避免单一参数误判；

• 与温度补偿协同：内置温度传感器实时监测气室温度，自动修正压力值（基于理想气体状态方程），确保偏移阈值的准确性不受环境温度影响；

• 与远程监控联动：通过以太网或无线传输（如4G/5G）上传触点动作时间、压力变化曲线、阈值设定值等数据，支持云端存储与大数据分析，提前预测潜在泄漏风险。

五、应用场景与安装要点

DGPT2-2GD 适用于对气体绝缘系统可靠性要求极高的场景，典型包括：

• 城市中心变电站的12-40.5kV环网柜、充气柜；

• 化工、钢铁等高危工业企业的中高压配电系统；

• 海上风电、高原铁路等环境严苛（高湿度、大温差）的配电节点；

• 数据中心、医院等需连续供电的重要负荷开关设备。

安装时需注意：

• 气室需预留足够的安装空间（建议预留50mm×50mm×30mm的操作区域）；

• 压力敏感元件需避免直接暴露于强电磁场（如相邻母线的电磁干扰），必要时增加屏蔽罩；

• 首次投运前需进行“阈值校准”：通过充气/放气试验验证触点动作与设定阈值的一致性；

• 定期（建议每6个月）检查触点动作灵活性，清理传动机构的灰尘与油污，确保机械性能稳定。

六、安全与合规性

DGPT2-2GD 符合多项国际与国内安全标准，确保设备在全生命周期内的安全性：

• 电气安全：符合IEC 62271-1（高压开关设备通用要求）、GB 3906（3-35kV交流金属封闭开关设备）；

• 气体密封：符合IEC 60599（SF?电气设备运行维护导则）、GB/T 12022（工业六氟化硫）；

• 电磁兼容：符合IEC 61000（电磁兼容）系列标准，抗干扰等级达4kV浪涌冲击；

• 环保要求：若使用环保气体（如C?-PFK混合气体），需符合《联合国气候变化框架公约》（UNFCCC）对温室气体泄漏的限制规定。

综上，DGPT2-2GD 的“带偏移阈值的气体空隙触点”通过精细化的阈值分区与冗余设计，为气体绝缘开关设备提供了“预警-闭锁”分级保护能力，显著提升了配电系统的安全性与运行可靠性，是中高压配电领域应对气体泄漏风险的关键技术解决方案。
