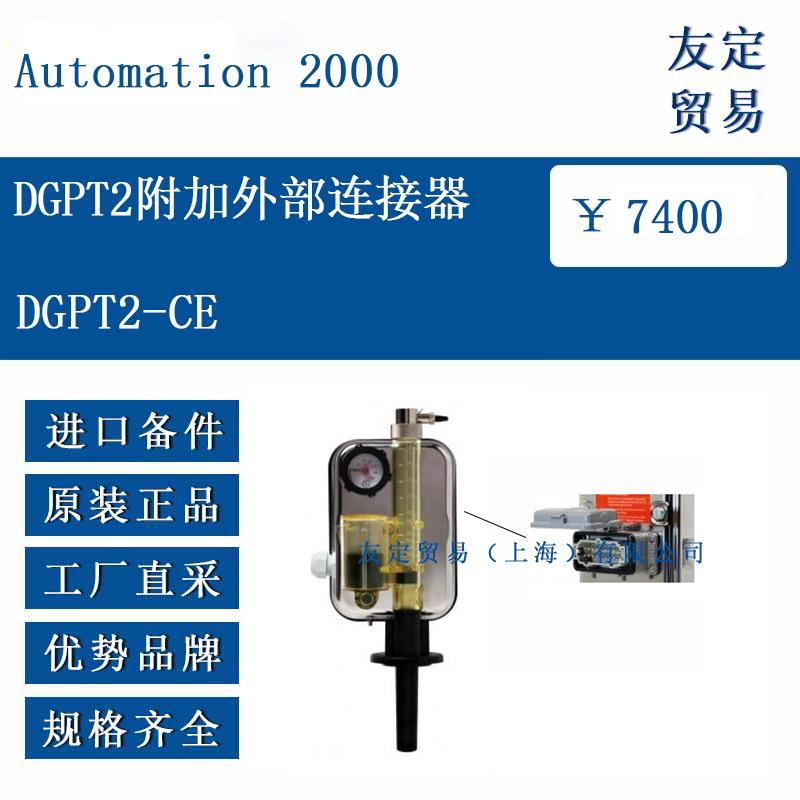

Automation 2000 DGPT2-CE DGPT2附加外部连接器详细资料
Automation 2000 DGPT2-CE 是 DGPT2 系列气体绝缘开关设备模块的扩展型外部连接器组件，其核心功能是为 DGPT2 模块提供灵活、可靠的对外接口，支持与外部传感器、监控系统、执行器或其他配电设备的连接，解决传统固定接口在扩展性、兼容性及复杂环境下的局限性。该组件通过模块化设计、高防护等级及抗干扰优化，显著提升了 DGPT2 模块与外部系统的集成能力，尤其适用于需多设备协同、环境严苛（如户外变电站、工业配电间）的中高压配电场景。
一、产品定位与设计目标
DGPT2-CE 的定位是“DGPT2模块的通用型扩展接口平台”，其设计目标围绕以下三点展开：
扩展性：突破 DGPT2 模块原厂固定接口的限制，支持用户根据需求自定义添加不同功能的外部设备（如温湿度传感器、局放探测器、远方终端单元等）；
兼容性：适配主流工业接口标准（如端子排、M12圆形连接器、RJ45以太网接口等），兼容不同厂商的设备，降低系统集成的适配成本；
高可靠性：通过结构强化与防护设计，确保在振动、粉尘、潮湿、温差大等严苛环境下长期稳定连接，避免因接触不良或接口松动导致的监测失效或保护误动作。
二、核心结构与技术方案
DGPT2-CE 的设计聚焦于“灵活扩展”与“可靠连接”，其核心技术体现在以下方面：
1. 模块化接口布局：按需配置，自由扩展
DGPT2-CE 采用模块化插槽+标准化接口设计，用户可根据实际需求选择不同类型的接口模块（如通信接口模块、信号输入模块、电源输出模块）插入主框架，实现接口功能的灵活组合。常见接口模块包括：
数字量输入/输出（DI/DO）模块：支持干接点或电平信号，用于连接断路器分合闸按钮、报警指示灯等；
模拟量输入（AI）模块：支持4-20mA、0-5V等标准信号，用于接入温度传感器、气体压力变送器等；
通信接口模块：支持RS485（Modbus RTU）、CAN总线、以太网（Modbus TCP/IP）等协议，用于与SCADA系统、DCS控制器或云平台通信；
电源分配模块：提供DC 24V/5A或AC 220V/5A的隔离电源输出，为外部低功耗设备（如传感器）供电。
2. 高防护等级结构：适应严苛环境
DGPT2-CE 的外壳与接口采用双重防护设计，确保在户外、多尘、潮湿等场景下的可靠性：
外壳防护：采用铝合金或工程塑料（如PC+ABS）材质，表面经喷塑或阳极氧化处理，防护等级达IP65（防尘、防喷水）；
接口密封：每个接口模块均配备独立橡胶密封塞或防水接头（如M12连接器的IP67级防水版本），未使用的接口可通过防尘盖封闭，防止粉尘、水汽侵入；
抗振动设计：接口连接器采用卡扣式锁定结构（如M12连接器的12针防松设计），配合内部弹簧触点（接触压力≥50N），可承受10-2000Hz、加速度5g的振动冲击（符合IEC 61373标准）。
3. 低干扰传输：保障信号完整性
针对配电系统强电磁干扰（如开关操作引起的浪涌、母线电磁辐射）问题，DGPT2-CE 采用以下抗干扰措施：
屏蔽设计：通信接口（如RS485、以太网）的线缆采用双绞屏蔽线（屏蔽层接地），连接器外壳为金属材质并可靠接地，降低电磁感应干扰；
隔离保护：模拟量输入/输出模块内置信号隔离器（隔离电压≥2.5kV），防止外部设备的高电压或地电位差损坏 DGPT2 模块内部电路；
浪涌抑制：数字量输入/输出接口集成TVS瞬态电压抑制器（响应时间≤1ns），可吸收±10kV的浪涌冲击（符合IEC 61000-4-5标准），避免接口损坏。
4. 快速安装与维护：降低运维成本
DGPT2-CE 支持即插即用安装模式，简化与 DGPT2 模块的对接流程：
机械对接：主框架通过导轨或螺栓与 DGPT2 模块背部的安装孔快速固定（安装时间≤5分钟）；
电气连接：接口模块采用推拉式端子排（如魏德米勒端子）或弹簧压接端子，接线无需工具（单芯线截面积4mm2），减少接线错误；
维护友好：接口模块支持热插拔（带电插拔不损坏设备），故障时可快速更换模块，无需停机检修。
三、电气特性与功能参数
DGPT2-CE 的关键电气特性如下：
1. 供电能力
输入电源：DC 24V（默认，适配 DGPT2 模块内部电源）或外接AC 220V（需选配电源转换模块）；
输出电源：支持1路DC 24V/5A或2路AC 220V/2A隔离电源输出（为外部设备供电）。
2. 信号传输能力
数字量输入（DI）：支持干接点（闭合/断开）或电平信号（0-5V DC），输入阻抗≥10kΩ，响应时间≤10ms；
数字量输出（DO）：支持常开触点（额定电流5A/250V AC、3A/24V DC）或晶体管输出（NPN/PNP型，负载电流≤1A）；
模拟量输入（AI）：4-20mA（精度±0.5%FS）、0-5V（精度±0.1%FS），采样速率≥10Hz；
通信速率：RS485（115200bps）、以太网（10/100Mbps自适应）。
3. 环境适应性
工作温度范围：-40°C至+85°C（无凝露）；
存储温度范围：-50°C至+100°C；
抗振动：符合IEC 61373 Category 1（铁路应用）标准，承受10-2000Hz、加速度5g的振动；
抗冲击：符合IEC 61373 Category 1标准，承受50g/6ms的冲击。
四、典型应用场景
DGPT2-CE 的扩展能力使其在以下场景中具有显著优势：
1. 多设备协同的智能配电系统
在包含 DGPT2 气体绝缘开关设备、变压器、无功补偿装置的综合配电系统中，DGPT2-CE 可同时连接温湿度传感器（监测环境状态）、局放探测器（监测绝缘状态）、电能质量分析仪（监测谐波）等设备，实现多维度数据采集与协同控制。
2. 户外/工业严苛环境配电
在户外变电站、矿山、港口等场景中，DGPT2-CE 的IP65防护等级与抗振动设计可确保连接器在沙尘、潮湿、机械振动环境下长期稳定工作，避免因接口松动导致的监测中断。
3. 老旧系统改造与升级
对于已投运但不具备智能接口的传统 DGPT2 设备，DGPT2-CE 可作为“接口桥梁”，通过添加通信模块（如以太网）将设备接入现代监控系统，实现远程监测与运维，降低改造成本。
五、安装与维护要点
为确保 DGPT2-CE 可靠运行，安装与维护需注意以下事项：
1. 安装前准备
确认 DGPT2 模块背部预留的安装空间（建议≥200mm×150mm×50mm）；
根据外部设备需求选择接口模块（如需连接RS485设备，需选配RS485通信模块）；
检查接口模块的密封塞是否完好，避免安装后灰尘侵入。
2. 机械对接与电气连接
主框架通过导轨与 DGPT2 模块对齐后，拧紧固定螺栓（扭矩≤8N·m）；
数字量输入/输出线缆使用推拉式端子排连接（单芯线剥线长度8-10mm，确保压接紧密）；
通信线缆（如RS485）需单独走线，避免与强电线缆平行敷设（间距≥100mm），必要时使用金属线槽屏蔽。
3. 日常维护与故障排查
每6个月检查接口模块的密封状态（如橡胶塞是否老化、防水接头是否松动），及时更换失效部件；
定期清洁接口端子（使用无水乙醇擦拭），避免氧化导致接触电阻增大；
若通信中断或信号异常，优先检查接口模块的电源供应（测量输入电压是否正常）、接地是否可靠（接地电阻≤4Ω），再排查外部设备故障。
六、安全与合规性
DGPT2-CE 符合多项国际与国内安全标准，确保设备在全生命周期内的安全性：
电气安全：符合IEC 62271-1（高压开关设备通用要求）、GB 3906（3-35kV交流金属封闭开关设备）；
电磁兼容：符合IEC 61000-4（电磁兼容试验）系列标准，抗干扰等级达4kV浪涌冲击；
防护安全：符合IEC 60529（外壳防护等级），IP65等级确保防尘防水性能；
材料安全：外壳材质符合RoHS 2.0（限制有害物质）标准，确保环保性。
综上，DGPT2-CE 附加外部连接器通过模块化设计、高防护等级与抗干扰优化，为 DGPT2 模块提供了灵活、可靠的扩展能力，是中高压配电系统实现智能化、集成化升级的关键组件。
