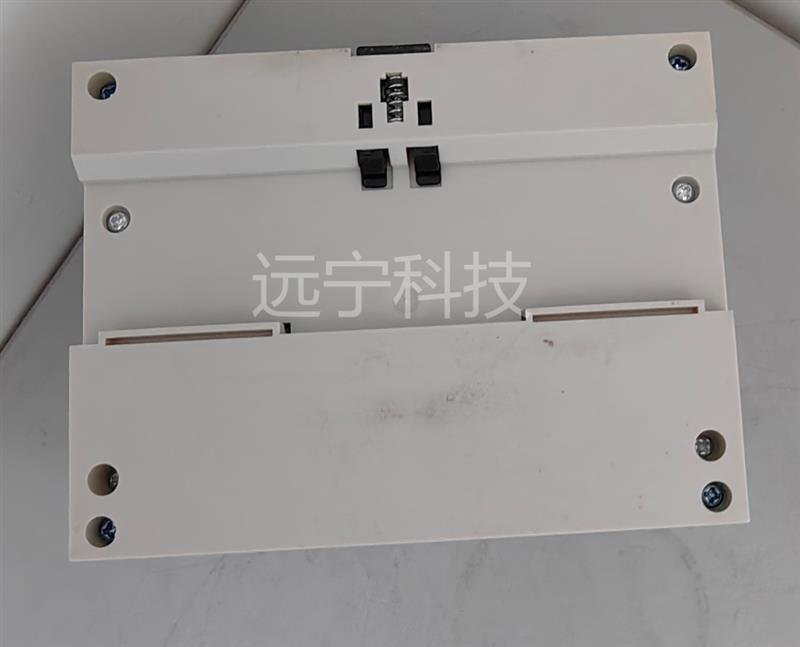

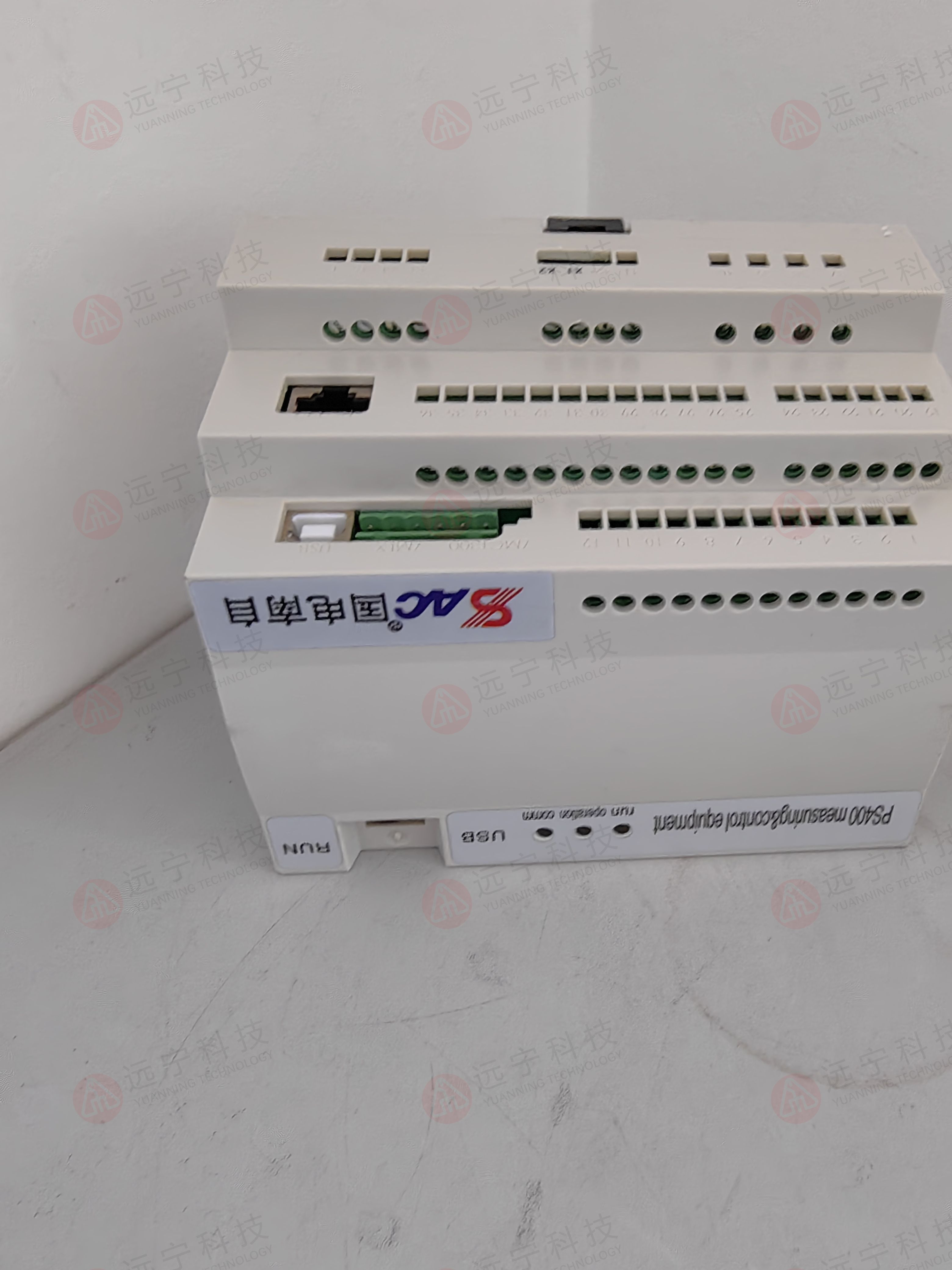

国电南自PSL400数字式线路保护测控装置 (PC 测控)
1 功能
1.三段式过流保护
2.过负荷保护
3. 3I0 过流保护
4. 后加速保护
5. 接地保护
6. 接触器分断闭锁
7. 4~20mA 输出
8. I，U，P，Q，Cosφ ，有功电度，无功电度，11 路开关量采集
2 原理说明
2.1 三段式过流保护
当任一相电流大于定值，经延时，装置跳闸。
2.2 过负荷保护
当任一相电流大于定值，经延时，装置跳闸或发信。
2.3 3I0过流保护（自产零序）
装置根据 IA、IB、IC 计算出自产零序电流 3I0，若 3I0大于 3I0过流保护定值，装置将延时动作。可
以选择跳闸或发信。
2.4 后加速保护
当备自投或快切动作时，如果遇到故障，为了能快速切除故障，装置设有后加速保护。该保护监视
开关由分位变为合位后 3 秒钟内的电流，如任一相电流大于定值，经延时，装置跳闸。3 秒钟过后，后
加速保护自动退出。
2.5 接地保护
主要用于非直接接地的保护，装置测量外接零序 CT 电流 I0大小，若 I0大于定值，装置延时跳闸或发信。
2.6 接触器分断闭锁
对于接触器控制的线路，如果任一相故障电流超过了接触器的分断电流，则装置跳闸被闭锁，接触
器不能断开，待故障电流小于接触器分断电流值再分断接触器。
2.7 4-20mA 直流输出
装置端子(41，42)输出一路 4-20mA 直流，用于接至 DCS 系统的模拟量采集卡件（AI）。该直流输
出选项可在“装置设置”菜单中选择为 Ia 或 Uab 或 P。参数“4-20mA 值”可整定，例如：若选择
Ia，“4-20mA 值”整定为 10，则 Ia=10A 时，装置输出 20mA；若选择 Ia，“4-20mA 值”整定
为 8 时，则 Ia=8A 时，装置输出 20mA。
2.8 操作
允许的情况下（DI6 闭合），可以通过开入量 DCS 合闸（DI3 闭合）和 DCS 分闸（DI5 闭合）
和 RS485 通讯命令来实现合闸和分闸；不允许的情况下（DI6 断开），可以通过面板 PSZ421/3 来实
现合闸和分闸。
紧急停车开入量（DI4 闭合）闭合时，直接跳断路器。
