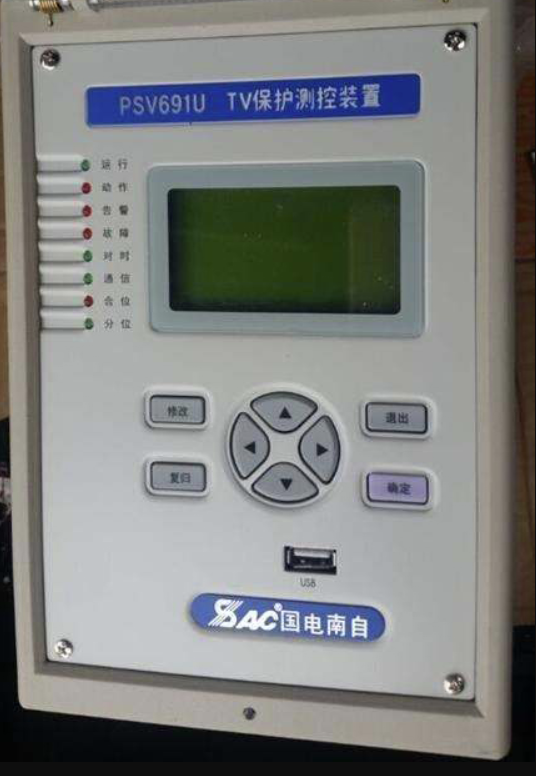

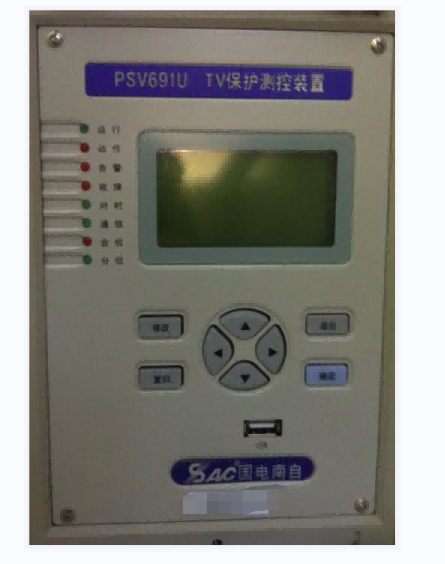

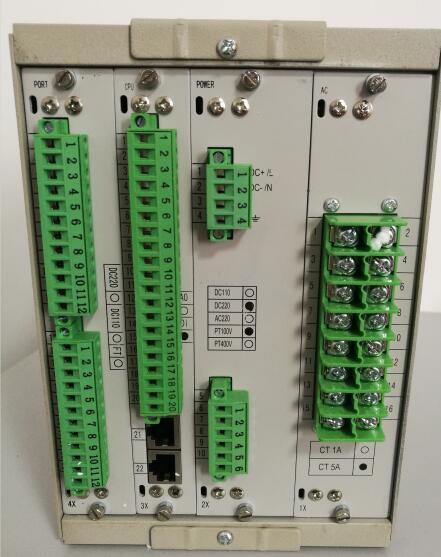

PSV691U PT保护测控装置
1 功能
l 二段式低电压保护
l 母线绝缘检测
l 相电压，线电压，零序电压，10 路开关量采集
l GPS 对时（分脉冲，秒脉冲或IRIG-B 方式）
装置共采集四个线电压Ｕａｂ，Ｕｂｃ，Ｕｃａ，Ｕac＇，一个零序电压。Ｕac＇也就是５ＲＤ这个
电压回路，只供给这台装置使用，不引到电压小母线，所以Ｕac＇这个回路发生短路的可能性极小。
2.2 二段式低电压保护
当四个线电压均小于定值，经延时，装置闭合出口节口，去跳开相应的电动机或变压器。低电压一
段延时一般整定为0.5S，用来跳II，III 类电动机（在电源电压长时间消失后，必须从电力网络中网络中
自动断开）。低电压二段延时一般整定为9S，用来跳I 类电动机（不要求自启动的电动机和不能自启动的
电动机）。
2.3 母线绝缘检测
当零序电压（3U0）大于定值，经延时，装置发信。
2.4 PT断线功能
PT断线发告警信号并且闭锁低电压保护。
四个线电压电压和小电压差大于３０Ｖ且延时3秒认为PT断线。
Ｕａｂ大于３０Ｖ且四个线电压电压和小电压差小于３０Ｖ，PT断线返回。
2.5 PT断线功能
装置需接入PT小车位置节点（常开）。PT小车位置节点断开时闭锁低电压保护。
2.6 低电压保护的使用方法
把低电压出口节点引到电动机保护操作回路的外部跳闸中。虽然电动机保护中有低电压保护，但建议使用此保护，因为此保护Ｕac＇回路故障的可能性极小，所以低电压误动的可能性很小。而且现场运行检修PT时，直接拉出PT小车不会使低电压误动。
