- 价格：2222
- 工作电压：220V
- 工作电流：20
- 有功功率：120
- 无功功率：100
- 功率因数：0226
- 输出信号：24
- 工作温度：-40-150
- 电源：220V
- 功耗：10

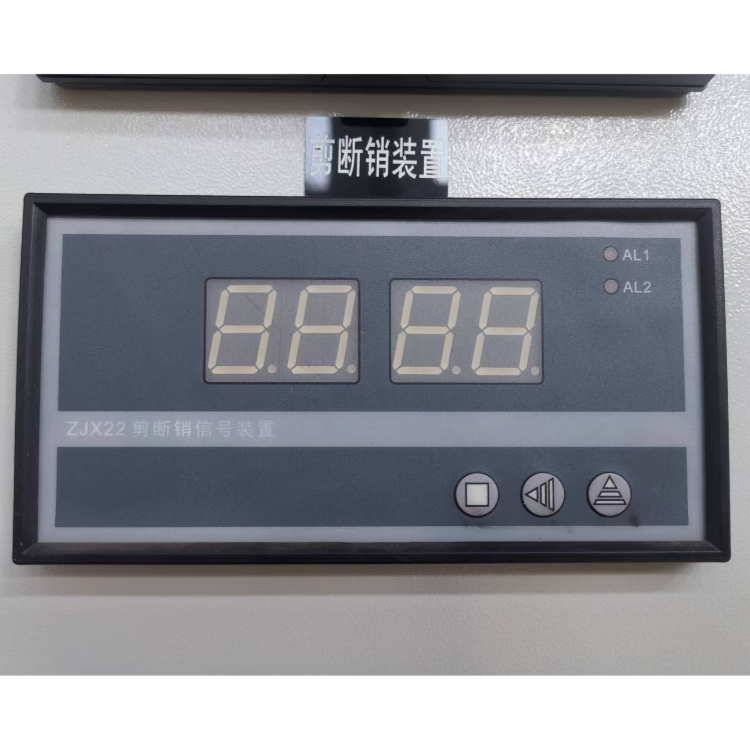

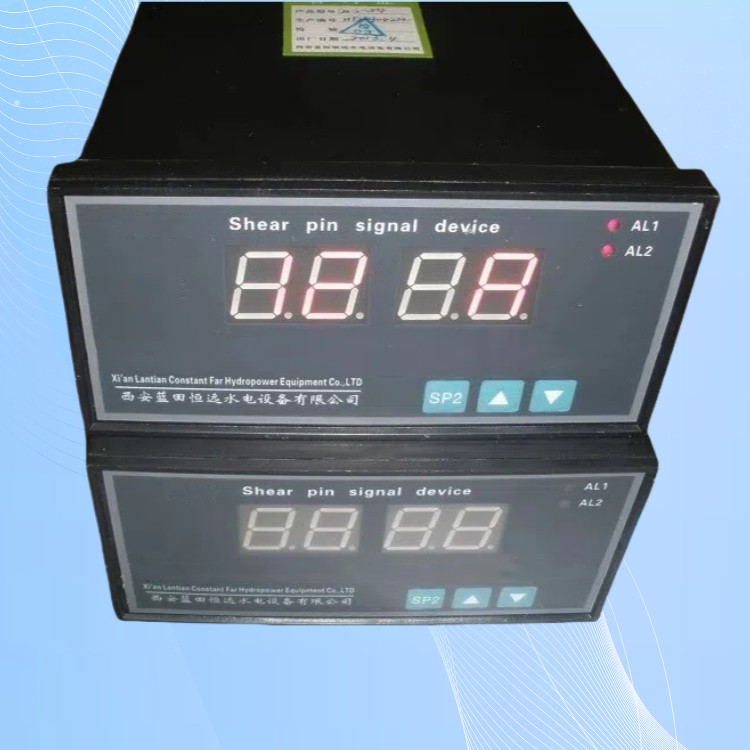

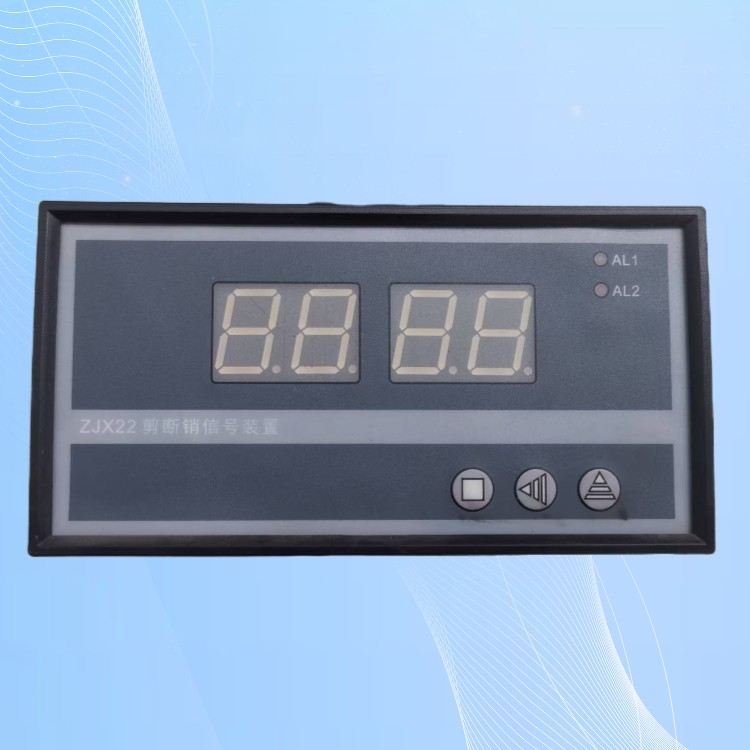

水机导况多路剪断销信号装置ZJX22用途
水机导况多路剪断销信号装置ZJX22用途
ZJX22-24型剪断销信号装置用在保护线路中，作为反应水机断销折断时的信号元件。可以直观的反映出是那路信号被剪断，还可以有通讯接口给计算机联网。ZJX22系列剪断销信号装置用于水轮机保护中，作为反应水轮机剪断销折断时的信号处理元件。
技术要求
剪断销路数：24路以内
装置额定电压：交流100~250V、50Hz 直流DC100~260V。
点断开容量：直流220/1A；交流220V/3A。
在额定电压下，断开任意一组剪断销时，两个继电器应同时动作，相应指示灯亮
在额定电压下，装置的功率消耗不大于7W。
水力测量柜安装XALTHYYXGS公司生产的对机组蜗壳压力、净水头、尾水管、各处油位、水位显示的显示仪表。每台机组提供推力轴承外循环控制箱、顶盖排水控制箱、发电机机坑电加热器和除湿机控制箱、机组制动吸尘控制箱、漏油箱油泵控制箱。控制箱所用的控制元件．如空气开关、断路器、继电器、按钮、信号灯、PLC采用西门子公司的产品，有利于维护、备件的采购、管理。箱内的PLC与监控系统通过MODBUS通讯协议、RS485接口和硬线进行信号传输。发电机机坑电加热器和除湿机控制箱，与安装在发电机机坑内6个电加热器、温度开关、3台除湿机组成发电机电加热和除湿系统，保持机坑温度和湿度在一定范围内，防止发电机结露。
技术参数
该装置适用于电（D）179-61二次保护继电器一般要求所规定的环境中
输入信号：常闭型或常开型剪断销信号器在额定电压下，断开一组或两组剪断销时，两个继电器同时动作，相应指示灯亮多可选择24路剪断销信号器输入，两个断电器输出，并有RS485通讯接口。
接点容量 ：5A/AC220V或5A/30V
工作环境：温度范围-22~55℃ ；相对湿度≤90%RH
电源：AC/DC通用AC：85~265VDC:110~250V
整机功耗：≤5W
外形尺寸：标准卡入式160mm×80mm×140mm
开孔尺寸：152+1mm×76+1mm
