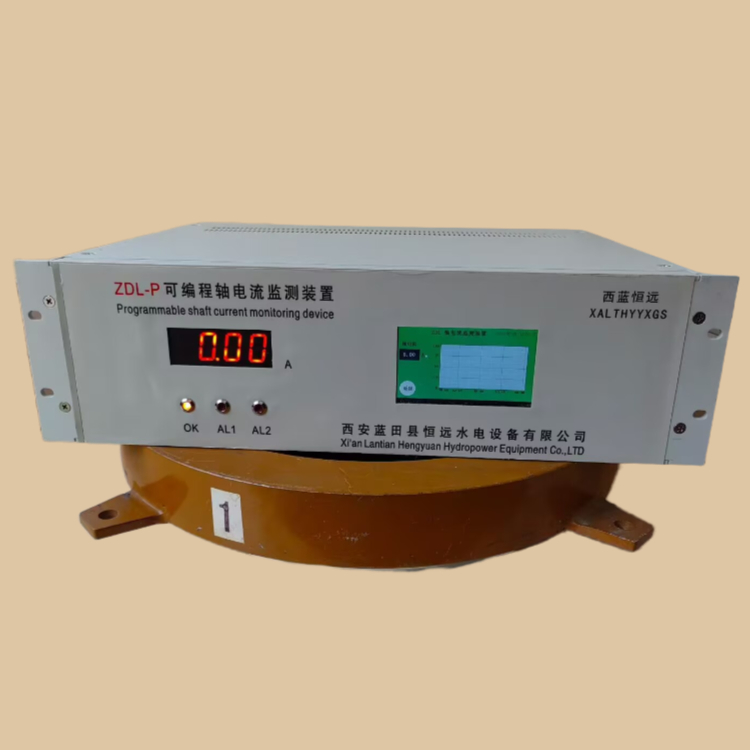

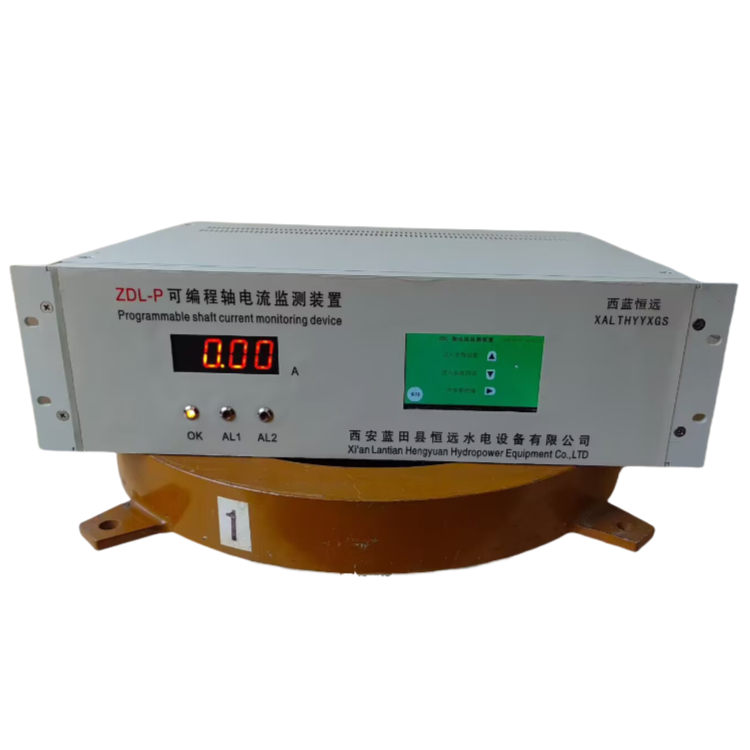

ZDL-P轴电流监测装置采用德国SIEMENS公司PLC为核心控制部件构成控制器，采用空心环形互感器为轴电流传感器，监测水轮发电机组大轴产生的轴电流变化。PLC实时监测轴电流传感器的变化值，该数值与大轴电流呈线性变化关系，经滤波、数值变换处理后，确认轴电流超过整定值后，PLC控制器输出二级报警信号。控制器采用液晶作为显示单元，参数整定、实时显示清晰直观。同时，PLC控制器可输出与轴电流（0~5A）对应标准的4~20mA模拟量信号，满足计算机监控系统测量要求。

轴电流监测装置特点

以进口 PLC为核心控制部件，具有良好的可靠性；

PLC可对数值进行智能化处理，2级报警接点输出，报警接点整定值可在量程范围内任意整定，报警接点可分别整定延时时间，使用灵活方便；

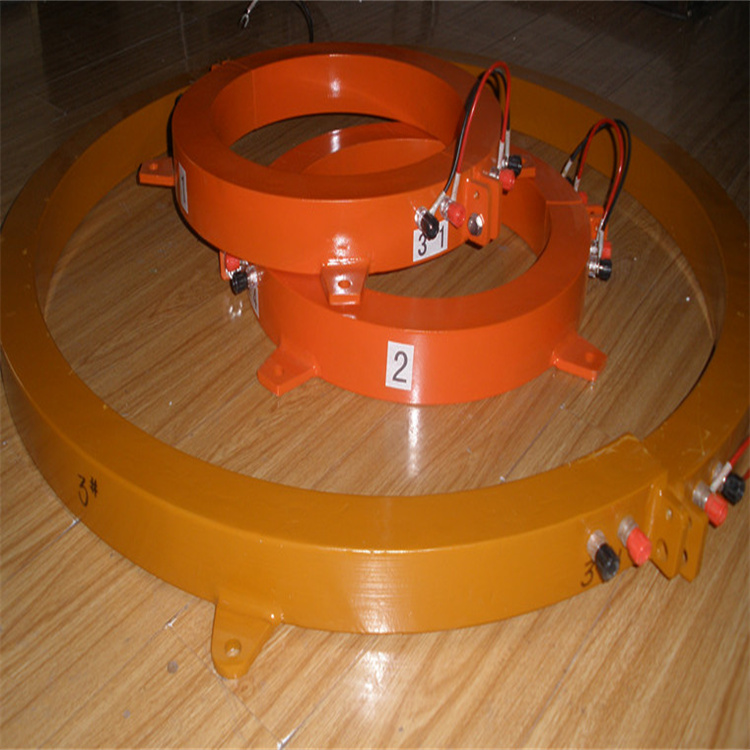

轴电流传感器采用分半环型结构，易于安装；

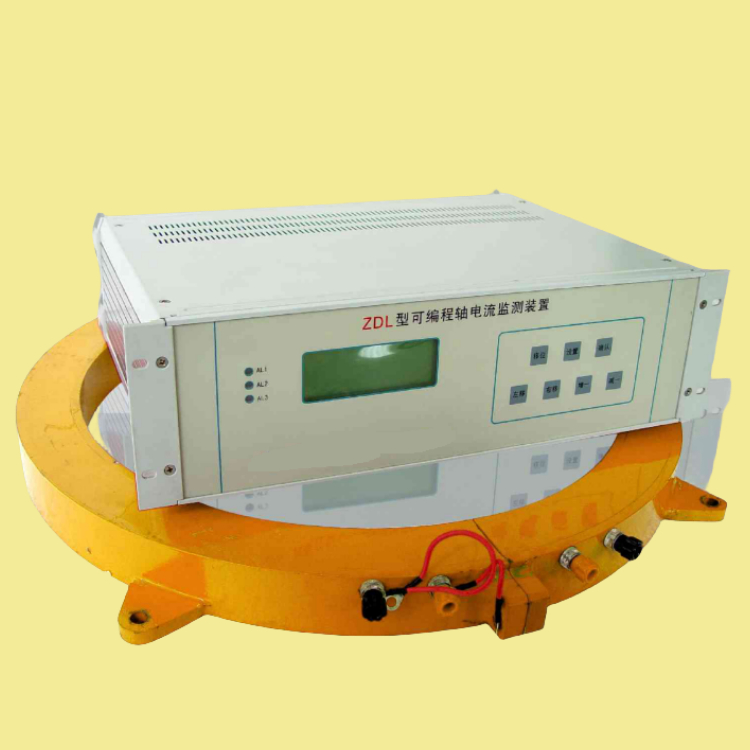

采用背光液晶显示器作为人机界面，轴电流参数值及装置状态清晰直观；

技术参数

测量范围：0~5A   过流能力： 10A

测量精度：＜1%

数显方式：液晶显示

输出信号：继电器接点输出3组（SPDT）

接点容量：10A/AC230V  5A/DC30V  （阻性负载）

延时时间：   0.5S~5S（独立设定）

模拟量输出：4~20mA  负载阻抗：500Ω

工作环境：  温度0～50℃湿度＜95%

电源：      AC86~265V或DC110~340V

轴电流监测装置上导油位信号器 磁翻板液位计BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000 mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源24VDC

下导油位信号器 磁翻板液位计BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000 mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源：24VDC

水导油位信号器 磁翻板液位计BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源

主轴密封电动球阀 ESV21-15/11-64-EC,原理操作：螺纹连接 工作管径：DN15,

工作压力：6Mpa,工作电源：220VDC

上导油位信号器 BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000 mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源24VDC

下导油位信号器 BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000 mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源：24VDC

XACLAKE水导油位信号器 BNA11-1000/2-SC-MN,磁翻板式,工作量程：1000mm,辅助输出：4～20mA 两线制及2 对无源接点,测量精度：0.2%F.S,连接方式：法兰,工作电源：24VDC

上水池水位信号装置BNA11-5000/2-SC-MN 技术参数：变送器：量程0~5米,投入电缆长度：10米,带LED显示,RS485输出

液位类-投入式液位变送器

水位变送器 LTJ31-5000/10-LN

水位变送器 LTJ31-10000/20-LN,辅助输出：4～24VDC,0.2 20mA 二线制

工作电源：精度级,量程10 米及电缆长度20 米,LED 显示

渗漏井自动化元件

水位变送器 LTJ31-10000/20-LN,辅助输出：4～20mA 两线制,工作电源：24VDC,精度0.2 级,量程10 米及电缆长度20 米

智能水位仪 LTJ31-10000/20-LW/4-T1,选型参数：LED 数字显示,控制输出：4 对继电器输出,辅助输出：4～20mA 输出 ,四线制,工作 台1电源：220VAC,量程10 米及电缆长度20 米
