UD VPX-404是基于高速模拟/数字采集回放、FPGA信号实时处理、CPU主控、高速SSD实时存储架构开发的一款高度集成的信号处理组合模块，采用6U VPX架构，模块装上外壳即为独立整机，方便用户二次开发。
UD VPX-404模块的国产率可达到100%，这一组合模块可完成高速ADC/光纤信号的实时采集、实时处理、实时存储、DAC/光纤实时回放，用户也可对FPGA进行二次开发、也可调用上位机API库完成界面的开发。
模块采用飞腾的CPU、复旦微的FPGA和国产（或进口）的SSD盘，实时存储的读写带宽为4.8GB/s，存储容量支持8TB/16TB/32TB/64TB配置，并且内部采用标准文件管理方式，可通过千兆/万兆网口提供FTP或网盘访问功能。
应用行业：
n 卫星、雷达信号的实时采集、存储与回放
n 超短波、微波信号处理
n 数字储频、信道仿真、电子对抗、模拟训练
产品特点：
n 全国产化设计
n FMC扩展槽：可插入标准FMC的ADC/DAC卡或光纤卡，与我公司的所有采集回放卡、光纤接口卡适配
n FPGA：复旦微JFM7VX690T
n CPU：飞腾D2000-8，内存8GB、16GB可配置
n 存储能力：8TB、16TB、32TB、64TB可配置
n 实时采集存储能力：4.8GB/s
n 操作系统：linux 64位、麒麟可配置
n 板卡采用标准VPX架构，满足VPX规范
n 硬盘、存储盘方便拆卸
n 支持多板级联存储速率、存储容量的扩展
n 具有射频接收机控制接口
n 通过网络支持：远程FPGA程序更新
n 通过网络支持：远程开机、关机
n 支持断电后再来电的自启动功能
n 具有过压、过温检测和保护功能
n 驱动软件：提供采集/回放数据到存盘的IP、上位机的API函数接口和测试demo，方便用户二次开发
n 用较低的成本，即可完成整机或系统集成设计

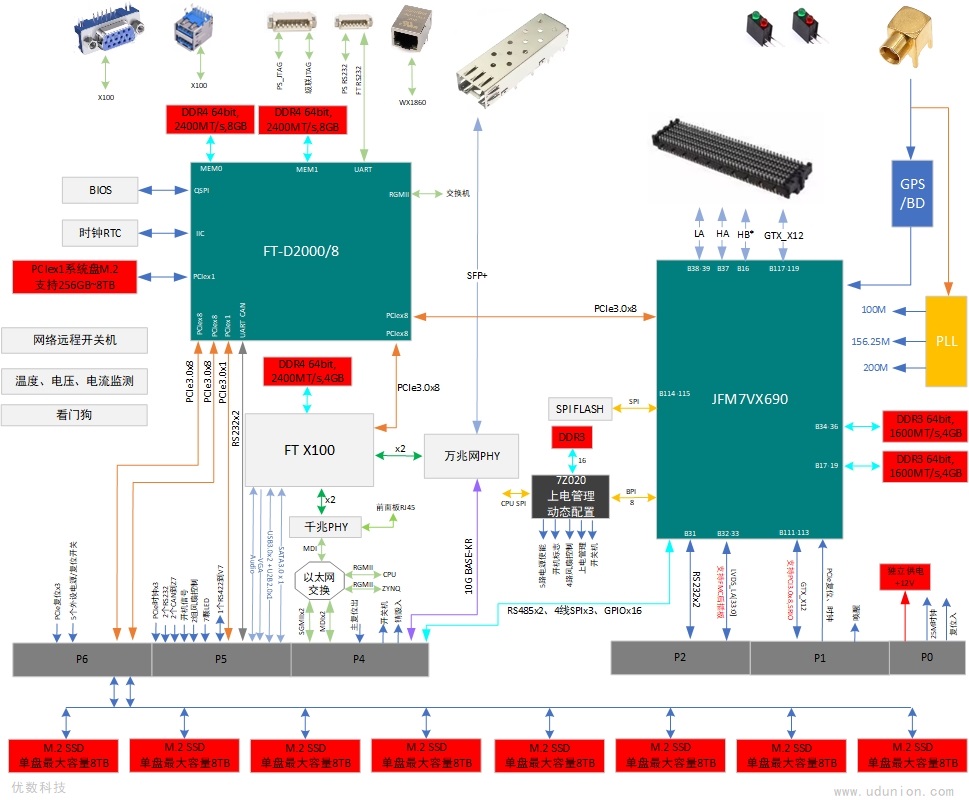

产品原理框图：
主要技术参数：

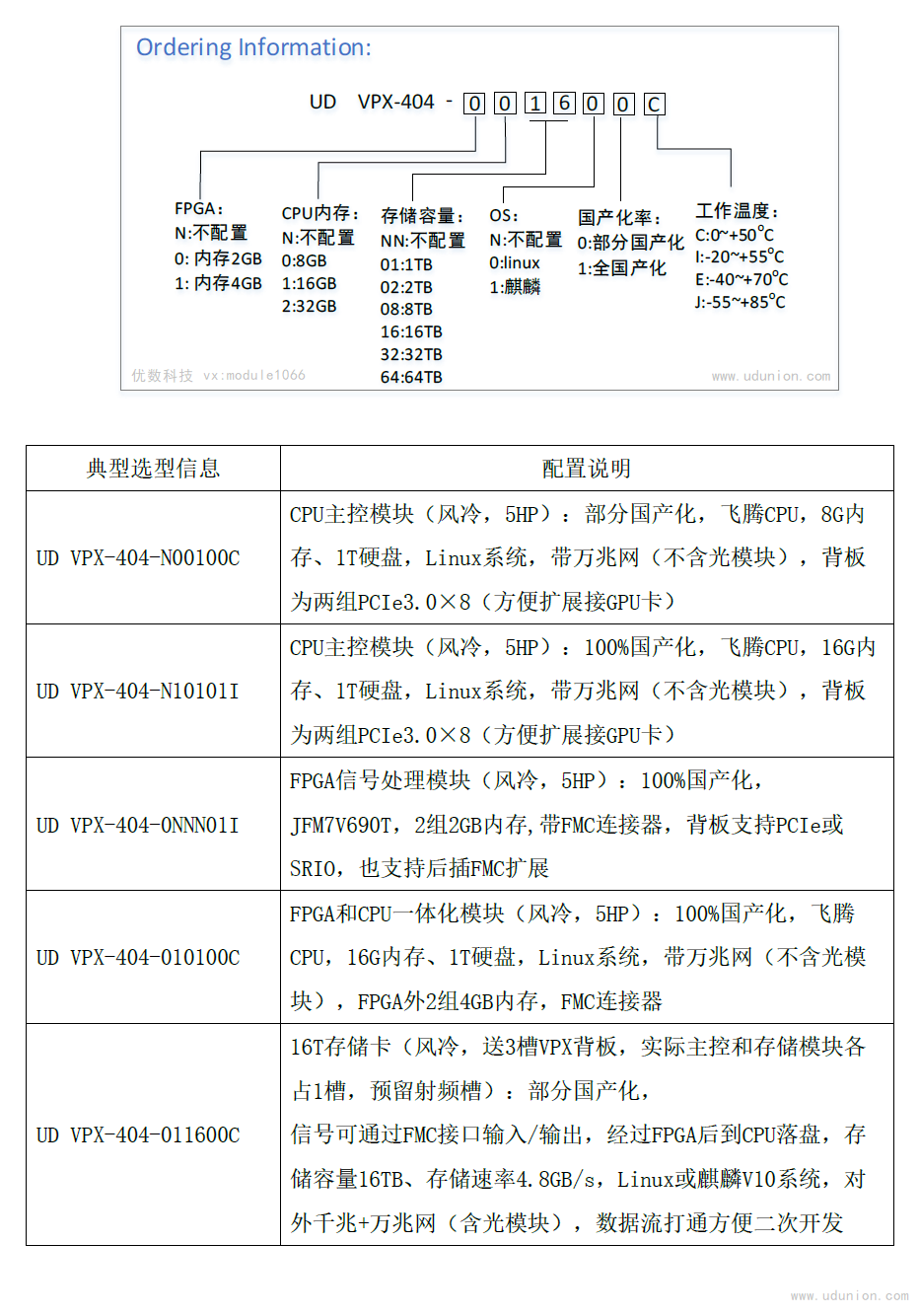

产品配置：
l FMC扩展卡：支持我公司的所有采集回放卡、光纤卡
l FPGA：JFM7VX690T
l FPGA外部DDR存储器：2GB、4GB可选
l CPU：飞腾D2000-8
l CPU外部DDR存储器：8GB、16GB可选
l CPU系统盘：SSD 240GB、1TB可选
l 存储容量：8TB、16TB、32TB、64TB可配置
l 实时存取速度：根据盘型号和容量决定，全配置时可到4.8GB/s
l 前面板接口：FMC子卡插槽、GPS/BD天线口1个、VGA接口1个、USB3.0接口2个、千兆网口1个、万兆网口1个、JTAG口调试接口1个
l VPX背板接口：8×GTX接口、RS232接口2个、RS485接口1个、RS422接口、1个、GPIO接口16bit（3.3V和5V可选）1个、VGA接口1个（和前面板二选一）、USB3.0接口3个、千兆网口4个、万兆网口1个、音频接口1个、风扇控制口4个、开机信号口1个、工作指示灯4个（分别为：单片机状态、FPGA状态1、FPGA状态2、硬盘状态）
l 电源供电：+12V，功耗：120W~180W
l 软件功能（提供二次开发库和demo程序）：
ü 数据采集、回放功能（可以选择打时间戳）
ü 数据本地、远程访问功能（存储文件带文件系统，FTP协议）
ü 远程固件更新功能
ü 健康状态、自检、故障告警功能（含电压、电流、温度、磁盘总容量、磁盘剩余容量）
l 模块尺寸：占用2个VPX 5HP槽位
l 模块重量：≤3.5kg
l 工作温度：0~50℃、-20~+55℃可选
