- 原产地：成都
UD FMC-704 双通道接收+双通道发射FMC模块满足VITA57.1单宽导冷规范。模块ADC支持进口AD9689-2000、AD9689-2600、AD6688、AD9208或国产GMS018、M2600N、M3000N、SD9689、SD9208采集芯片，DAC支持AD9171/AD9172/AD9173/AD9174/ AD9175/AD9176/R12GP/SD9174回放芯片，输入支持直流或交流耦合方式，输出仅支持交流耦合。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。
应用行业：
n 通信、卫星、雷达等信号接收、发射
n 高速数据采集存储、波形生成与回放
n 飞行时间质谱、单光子探测、核物理测量
n 短脉冲捕获、激光雷达、超声测距、光谱测量、粒子物理、量子技术
n 零中频IQ系统
n 测试与测量、半导体测试、科学仪器
产品特点：
n 双通道采集支持AC、DC耦合（二选一），选配DC耦合时支持软件Offset调整
n SNR≥55dB@Fin=1800MHz
n 支持100%国产化（只选配采集功能时）
n 具有板载温度监控功能
n 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
n 可以插入到FMC+的载板上工作

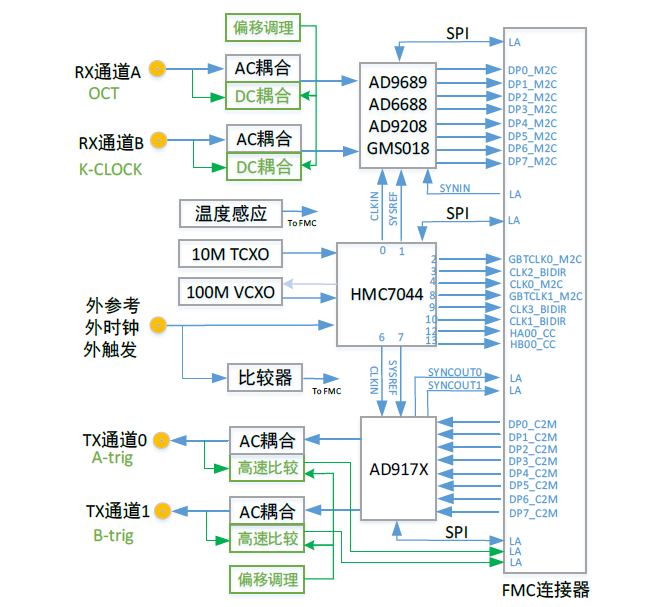

UD FMC-704产品原理框图：
主要技术参数：

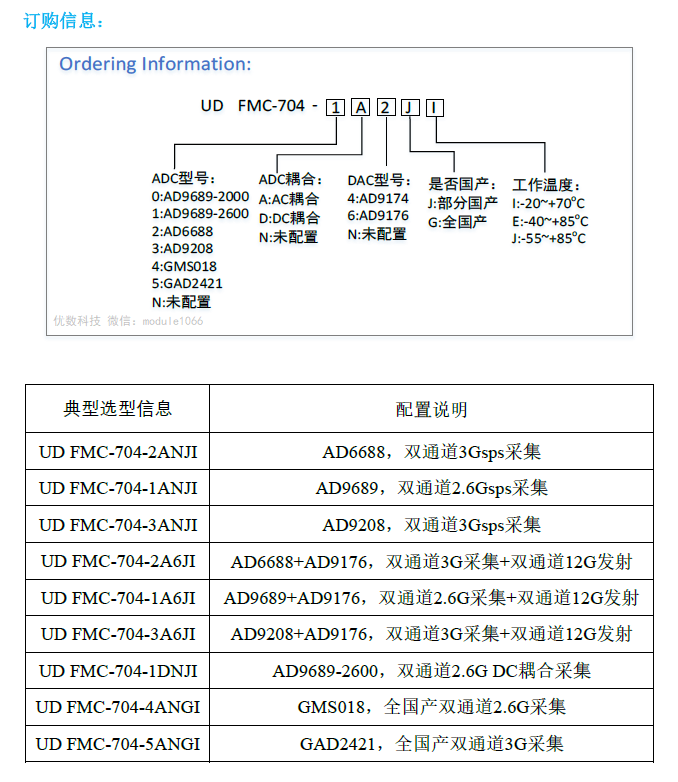

产品配置：
l ADC/DAC：具有优异的性能指标，参考实测数据
l ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
l 输入DC耦合频率范围：DC~500MHz
l DAC输出功率：-2dBm~+4dBm（不同器件和配置参数不同）
l 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
l 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
l 外参考/外时钟：AC耦合，0dBm~6dBm
l 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
l 对外接口：SMA-KHD，阻抗50Ω
l FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）
l LED灯：1颗时钟锁定状态指示灯
测试程序：
l ADC采集测试程序IP
l DAC发射测试程序IP
l 获取板载温度测试程序
