UD FMC-707双通道接收+双通道发射FMC模块满足VITA57.1单宽、导冷规范。模块ADC支持进口AD9467-250或国产采集芯片，DAC支持AD9171/AD9172/AD9173/AD9174/AD9175/AD9176回放芯片，输入和输出均为交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。全部器件选用工业级和以上质量等级的元器件。
应用行业：
n 通信、卫星、雷达等信号接收、发射
n 高速数据采集存储、波形生成与回放
n 短波监测、超短波测向
n 测试与测量、半导体测试、科学仪器
产品特点：
n 支持国产化（只选AD采集时）
n 全部采用16bit的ADC和DAC，具有高的性能指标
n 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
n 支持外时钟或外参考，也可选择为外触发功能
n 具有板载温度监控功能
n 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
n 可以插入到FMC+的载板上工作
n 使用维护说明书详实，方便用户二次开发
n 性能卓越，器件生命周期长，可长期提供技术支持

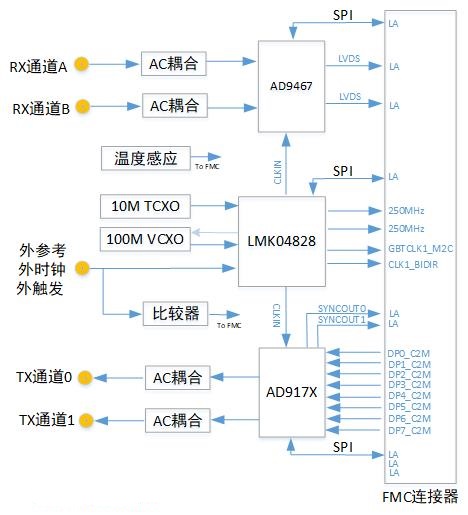

UD FMC-707产品原理框图：
主要技术参数：
产品配置：
l ADC/DAC：具有优异的性能指标，可参考芯片datsheet和实测数据
l ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
l DAC输出功率：-2dBm~+4dBm（不同器件和配置参数不同）
l 时钟：LMK04828+100M外部晶振
l 外参考/外时钟：AC耦合，0dBm~6dBm
l 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
l 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
l 对外接口：SMA-KHD，阻抗50Ω
l FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）
l LED灯：1颗时钟状态指示灯
测试程序：
l ADC采集测试程序IP
l DAC发射测试程序IP
l 获取板载温度测试程序

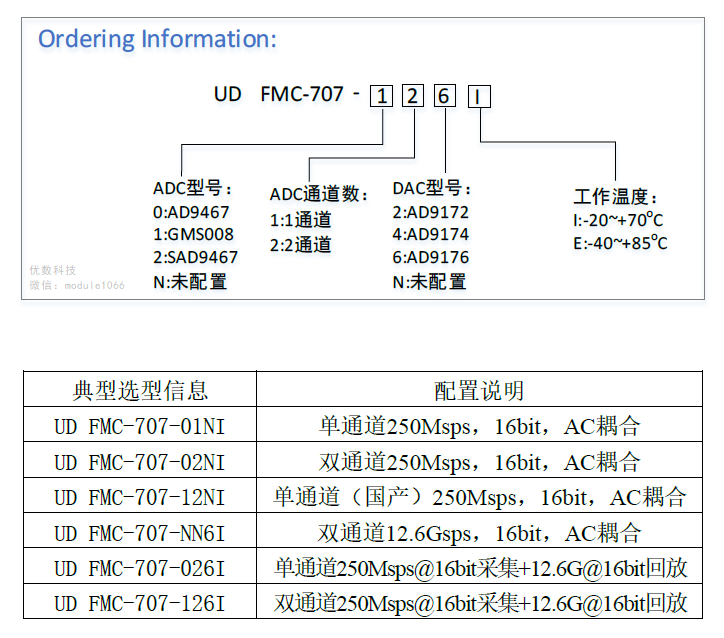

订购信息
