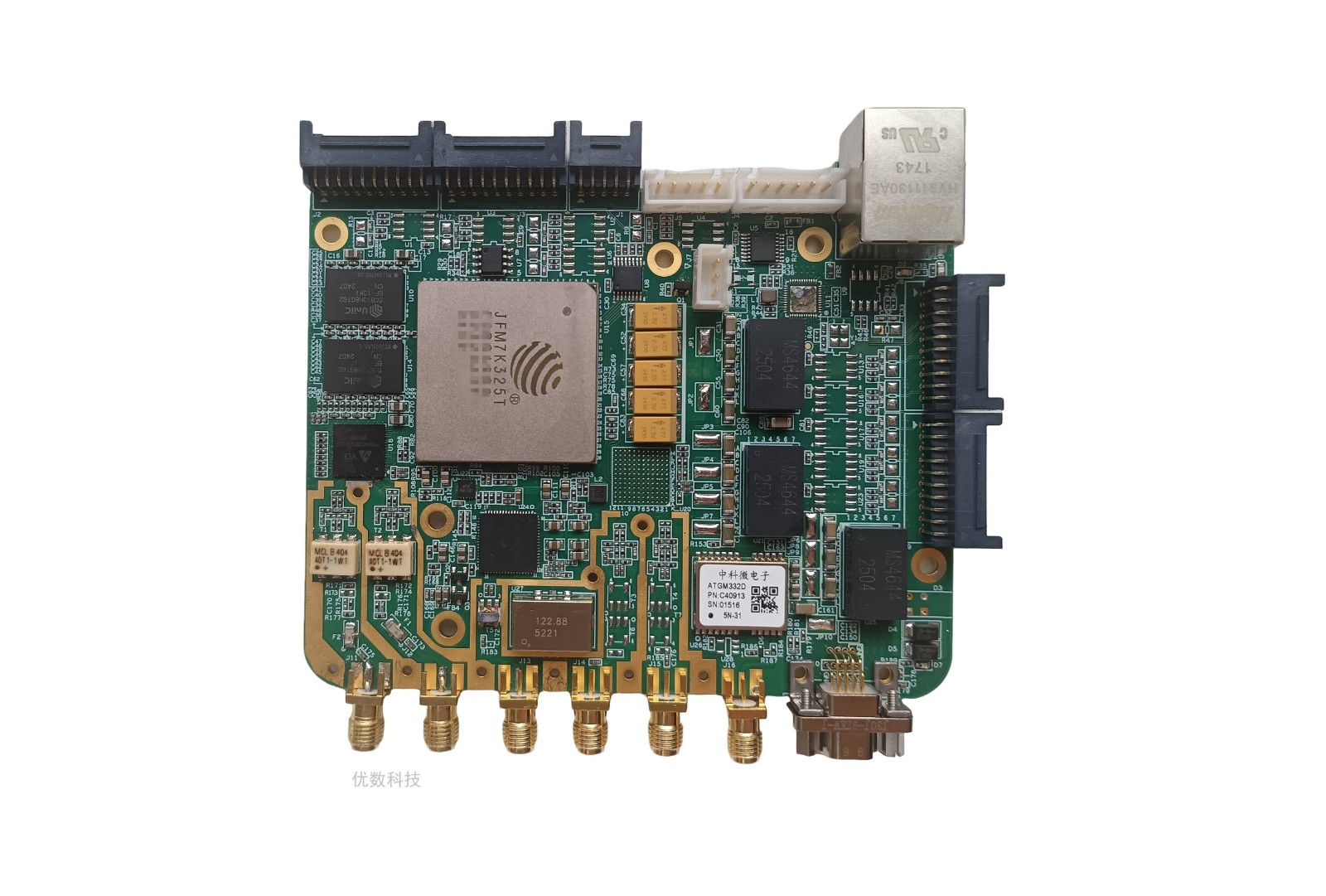

UD LAN-402全国产化信号处理模块支持2通道16bit@125Msps的短波采集（或2通道14bit@250Msps超短波采集）、2通道16bit@310Msps超短波采集，可选配XC7K325T、XC7K410T、JFM7K325T、JFM7K410T FPGA芯片，对外支持PCIe2.0x8接口、千兆网、16路收+16路发的RS422等接口。模块为100%国产化设计（同时也兼容进口器件），全部器件选择工业级和以上质量等级元器件。
应用行业：
n 短波、超短波无线电信号监测、测向与定位
n 雷达波控、多通道同步采集、实时存储
n 手持/便携/背负/机载设备、Net FPGA
产品特点：
n 支持1.5MHz~30MHz短波直采
n 支持高速口扩展，支持PCIe2.0x8、Aurora、RapidIO接口
n 32路（收发各16路）RS422差分接口，方便雷达控制
n 小尺寸（91.8x111.8mm）、轻量化、低功耗设计
n 国产化率100%

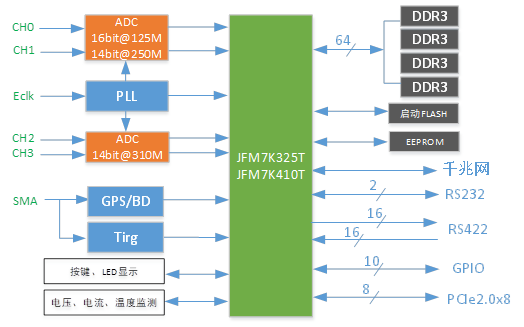

UD LAN-402产品原理框图：
主要技术参数：
产品配置：
l FPGA: XC7K325T、XC7K410T、JFM7K325T、JFM7K410T可选配
l DDR3：2GB、4GB选配
l NOR FALSH：QSPI，128Mbit
l EEPROM：32kbit
l ADC：2通道16bit，采样率为310Msps（用于超短波中频采集）
l ADC：2通道16bit@125Msps、2通道14bit@250Msps选配
l 支持外参考、外时钟或外触发接口
l 具有GPS/BD接口，支持位置、时间信息
l 健康管理：支持电压、电流、环境温度监测
l 应用保护：JTAG口ESD、过流、过热、反接保护
l 1个千兆以太网接口，支持UDP/IP、TCP/IP协议
l 调试辅助：电源指示灯，板内状态指示灯、按键
l 单电源+7.5V~+12V供电、J30J连接器
对外接口：
l ADC输入：SMA，4通道
l 外参考/外时钟接口：SMA，10MHz
l 外触发接口：SMA（与GPS/BD共用，二选一）
l GPS/BD天线接口：SMA
l 千兆网口：RJ45连接器, 支持10M/100M/1000M BASE-T
l 8路GTX高速扩展接口，支持板间高速互联、PCIe2.0x8、RapidIO，千兆以太网、 Aurora、Nvme、Sata等协议
l GPIO口：8+2共10路，速率40MHz
l RS232口：2路标准RS232电平，速率120Kbps
l RS422口：16路+16路，速率12Mbps，兼容RS422电平
l 外接电源口：J30J-9ZJW
l 输出电源：支持输出（500mA电流）+3.3V供外接天线使用
测试程序：
l FPGA的所有管脚已例化
l ADC数据采集、FPGA对DDR3初始化、RS232/422/GPIO接口回环、获取温度电压电流、网络与计算机UDP联通、LED跑马灯、GTX ibert测试

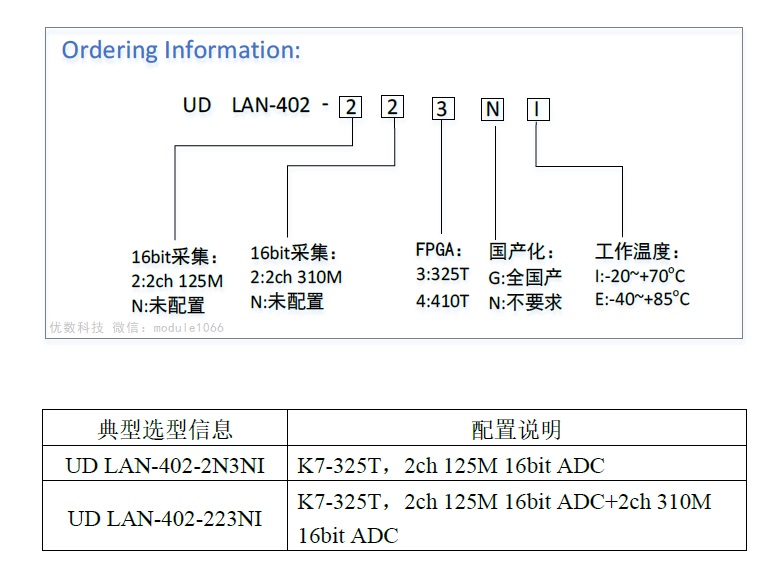

订购信息：
