SPMI电气验证和协议解码软件

SPMI电气验证和协议解码软件

(PGY-SPMI)

产品功能

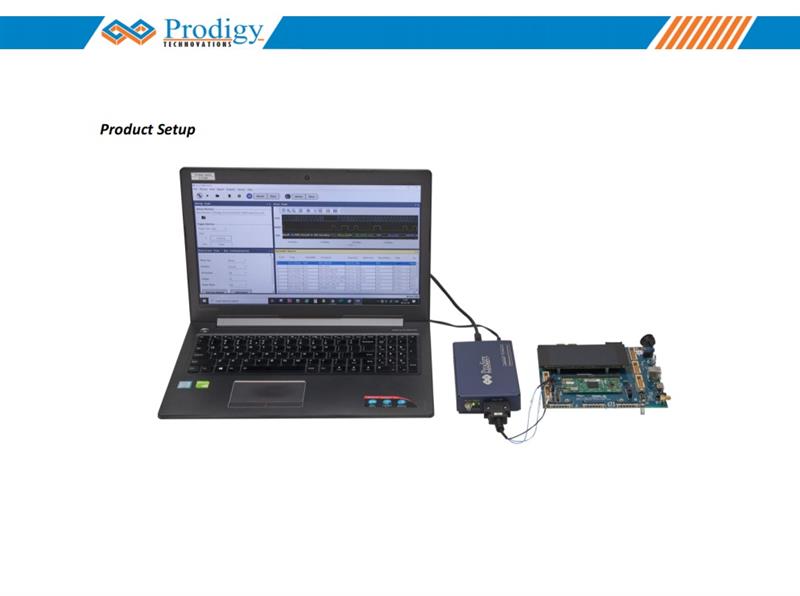

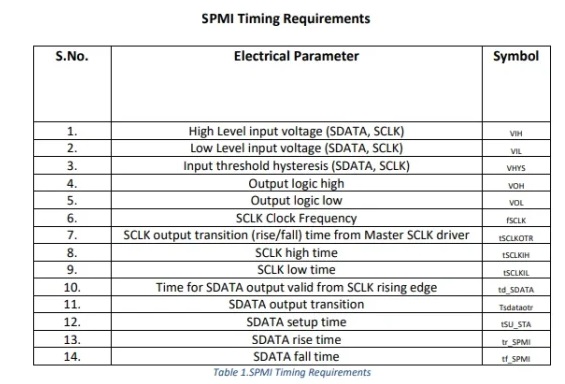

SPMI电气验证和协议解码软件提供SPMI规范规定的电气测量合规性测试。PGY-SPMI电气验证和协议解码软件可在泰克示波器中运行，只需点击按钮即可进行电气测量和协议解码。

SPMI电气验证和协议解码软件可灵活设置电气测量的参考电平和自定义限值，是满足 SPMI 信号鉴定不同需求的多功能解决方案。 现在，设计和测试工程师可以使用泰克 DPO5000、TDS7000、DPO/DSA/MSO7000、MSO5/6 系列示波器（仅限基于 Windows 7 或更高操作系统的示波器）获取的数据，在PGY-SPMI软件中自动进行准确可靠的电气测量和协议解码，从而缩短开发和测试周期。

主要特征

·        使用示波器实时通道数据或存储的 SPMI 信号（wfm（默认）、h5、trc 格式（可选））进行 SPMI 电气验证和协议分析。

·        将内容与示波器中的电信号联系起来，便于理解协议的电气特性。

·        以 SPMI 帧格式显示解码数据

·        命令和数据奇偶校验位的错误检查

·        可灵活查看符号或十六进制值的从属设备 ID

·        可灵活查看十六进制、二进制、十进制或八进制格式的解码数据

·        支持长时间数据解码，可捕获更多 SPMI 协议事务

·        查找协议事件的搜索功能

·        筛选功能可查看感兴趣的信息

·        以 CSV 和 TXT 文件格式导出数据，并生成 PDF 报告。

·        使用 Python 支持 API。

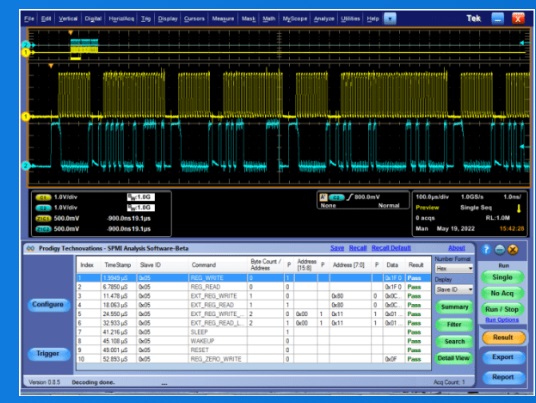

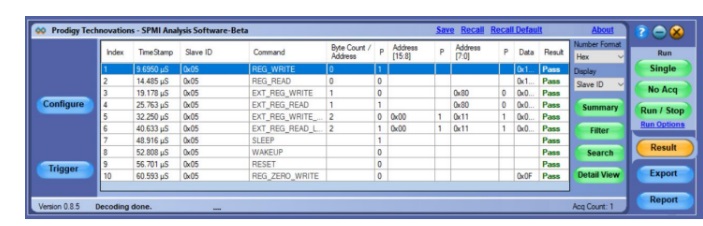

与示波器无缝集成

SPMI电气验证和协议解码软件PGY-SPMI在泰克示波器内运行，进行电气测量，并在总线图和表格中显示解码数据，同时将解码数据与总线图中的电信号联系起来。

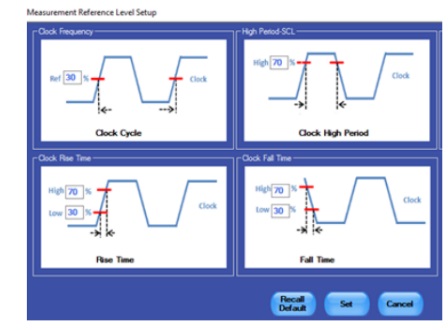

参考电平设置

PGY-SPMI-EV 不仅适用于标准电气符合性测试，您还可以改变限值，用自定义限值测试您的设备。 通过直观的限值和参考电平设置，您可以配置限值和参考电平，以满足您的定制测试需求。 这样，您就可以对设备进行超出规格的测试，并确定其特性。

特点

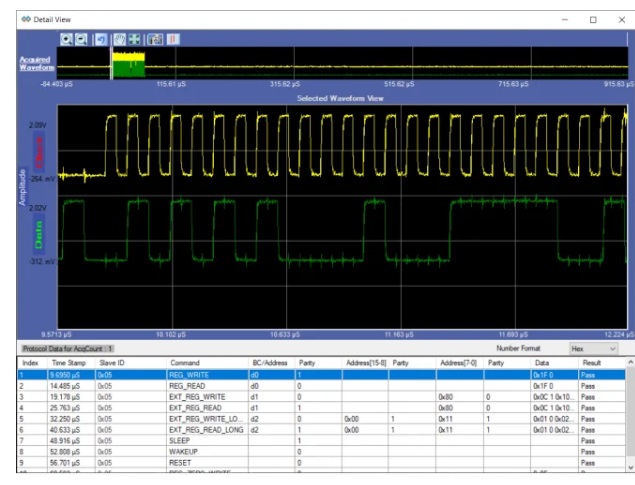

详细查看

在详细视图中，工程师可以在单一视图中查看模拟波形和电气测量的详细信息。 如果电气测量出现任何故障，设计人员可迅速与模拟波形进行关联。 用户可以选择详细视图中的任意一行，相应的模拟波形将被放大并显示出来。 在同一行中，工程师可以查看与所选行相对应的所有电气测量值。 缩放、光标和标记等实用功能可在调试时进行自定义测量。

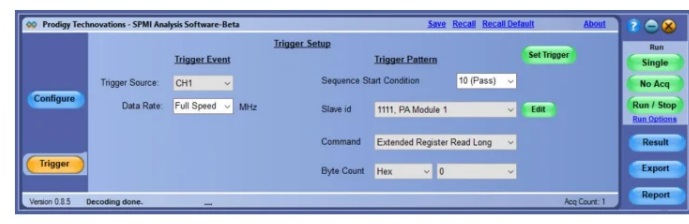

功能强大的 SPMI 协议感知硬件实时触发器

简单易用的SPMI协议感知触发功能可让工程师在SPMI接口发生特定事件时捕获SPMI信号。

选择任何一个实时通道Ch1至CH4 作为触发源并设置触发模式。触发器可设置为全速、半速或任何自定义数据速率。SPMI可灵活选择16个从属ID中的任意一个、任意命令以及字节数、地址或数据等命令相关参数的组合。

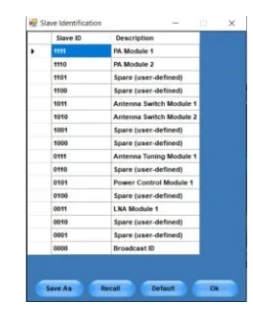

从属编号符号表

PGY-SPMI软件提供了在符号表中查看解码数据的灵活性。SPMI规范文件提供了描述从属ID 的指南。PGY-SPMI软件有默认的从站ID表。不过，用户可以编辑默认表格并应用自定义描述的从属ID，以方便分析协议活动。

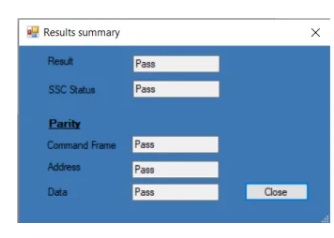

成果摘要

协议摘要可快速查看SPMI信号的协议分析结果。该视图列出SSC的通过/未通过状态、命令中的奇偶校验位、获取数据中的地址和数据。 这有助于查找SPMI协议数据包故障的原因。

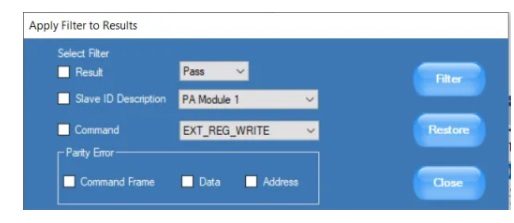

过滤器

当各种设备之间正在进行数以百计的协议交易时，要查看感兴趣的信息极具挑战性。在对较长的记录进行协议分析时，这些问题会变得更加复杂。PGY-SPMI软件利用过滤器功能解决了这一问题。通过筛选从站 ID、特定命令或奇偶校验错误类型的信息，用户可以只查看感兴趣的特定数据。过滤器利用单个数据包内容或数据包内容的组合对信息进行过滤。

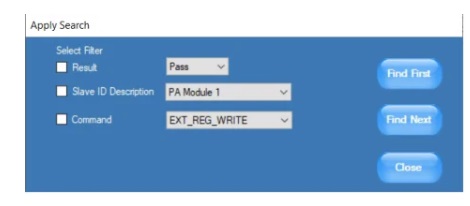

搜索

在协议分析过程中，用户往往会捕获大量数据来捕获任何不可重复的事件。此外，要找到感兴趣的SPMI数据包也非常困难。SPMI软件的搜索过滤器能够快速查找所需的从属ID或命令或两者的组合。
