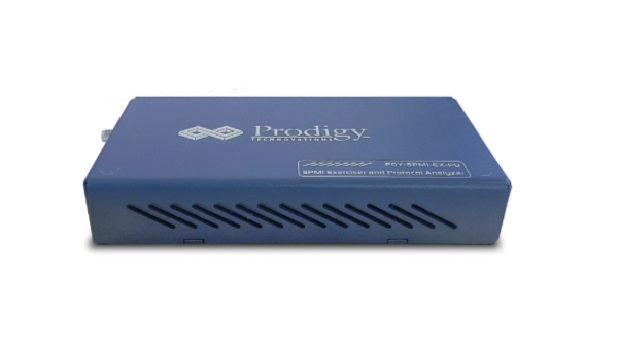

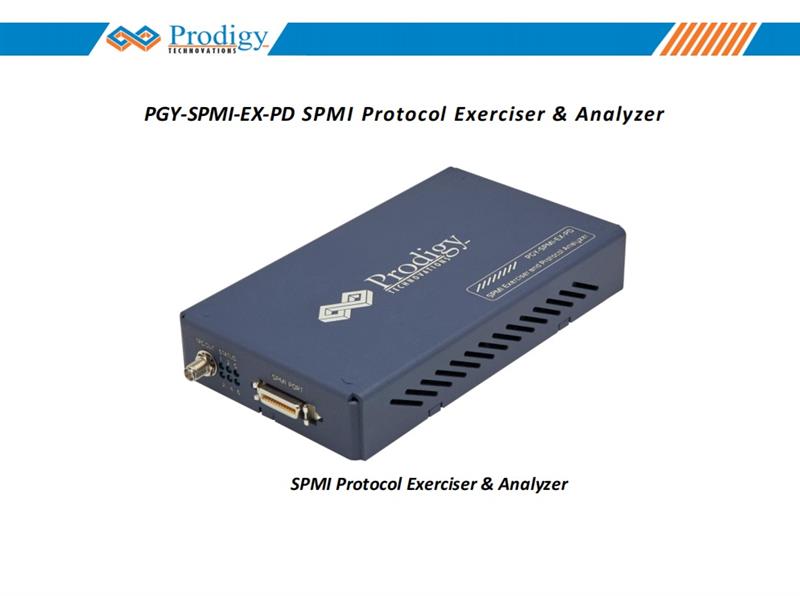

Prodigy SPMI协议分析仪及训练器

产品功能

SPMI 协议分析仪及训练器（PGY-SPMI-EX-PD）是一种协议分析器，具有多种功能，可捕捉和调试主机与被测设计之间的通信。 SPMI（系统电源管理接口）是一种 MIPI（移动工业处理器接口）标准，采用双线同步串行双向接口，用于连接片上系统（SoC）处理器系统的集成电源控制器（PC）和一个或多个电源管理集成电路（PMIC）电压调节系统。

PGY-SPMI-EX-PD 是一款领先的仪器，设计和测试工程师可将 PGY-SPMI-EX-ED 配置为主站/从站，生成具有时间变化和错误注入功能的 SPMI 流量，并解码 SPMI 协议数据包，从而测试 SPMI 设计是否符合规范。

主要特征

l  支持 SPMI v 1.0/ 2.0 规范

l  可将其配置为主设备或从设备

l  支持主控功能

l  支持具有请求能力的从属设备（RCS）功能

l  支持复杂的 BUS 仲裁程序

l  生成不同的 SPMI 数据包

l  错误注入，如奇偶校验错误、ACK/NACK 错误和跳过 SSC 错误

l  可变 SPMI 数据速度（32kHz – 26Mhz1）、电压驱动级别（1.2 或 1.8）和占空比（25%%,50%% 和 75%）。

l  同时生成 SPMI 流量和总线协议解码

l  向硬盘/SSD 连续传输协议数据流

l  协议解码总线时序图

l  主/从活动列表视图

l  协议解码数据中的错误分析

l  能够编写练习器脚本，将多个在不同数据速度下生成数据帧

l  USB2/3 主机接口

l  支持 Python 和 C++ 的自动化 API

l  可根据不断发展的 SPMI 规范灵活升级设备

l  可选的《协议执行合规性声明》（PICS）支持脚本

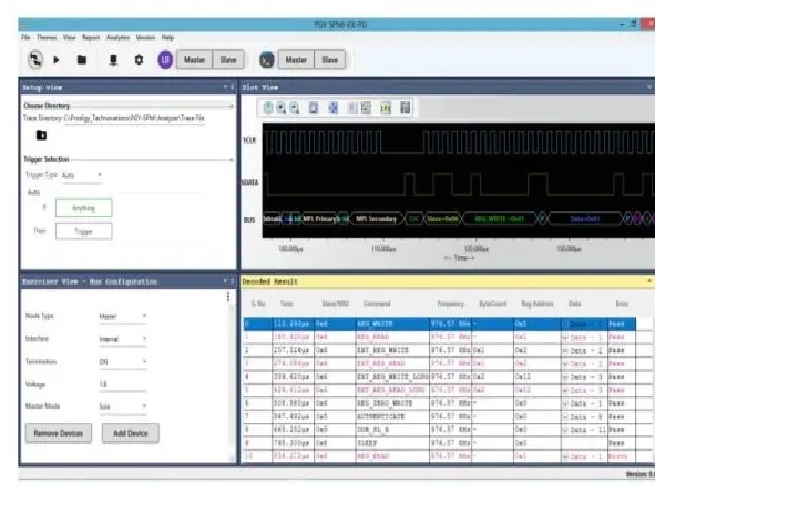

使用多视图进行综合协议分析

多域视图在单一图形用户界面中提供 SPMI 协议活动的完整视图。用户可以使用图形用户界面或脚本轻松设置分析仪以生成SPMI流量。用户可从设置菜单中设置不同的触发条件，以捕捉特定事件中的协议活动，并解码主站和从站之间的转换。解码结果可在时序图和带有自相关性的协议列表窗口中查看。 这种全面的信息视图使其为调试 SPMI 协议活动提供了易于使用的解决方案。 向主机系统 HDD/SSD 连续传输流协议活动可确保无缝滚动模式操作，而无需在 DUT/s 设置为不同状态时重新捕获数据，从而节省测试时间。

训练器

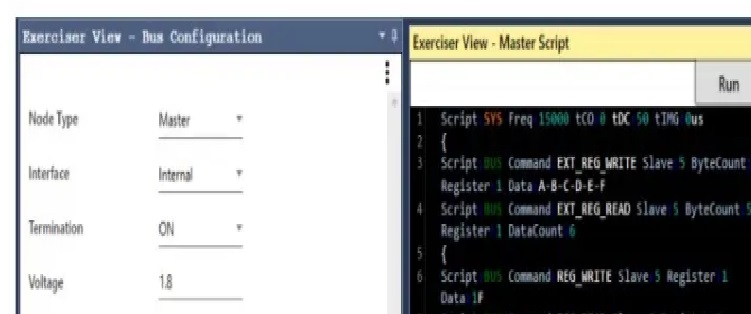

PGY-SPMI-EX-PD 支持使用图形用户界面和脚本生成SPMI流量。 用户可使用图形用户界面生成简单的流量生成，以测试DUT。 基于脚本的GUI提供了模拟现实世界中完整预期流量（包括错误注入）的灵活性。在此示例中，脚本用户可以生成如下 SPMI 流量。

脚本行 #1： Reg 写入从属设备，USID 05
脚本第 2 行：使用 USID 05 对从属设备进行 Reg 读取
脚本第 3 行：使用 USID 05 向从属设备写入扩展注册信息
脚本第 4 行：使用 USID 05 读取从属设备的扩展注册信息

时序图和协议列表视图

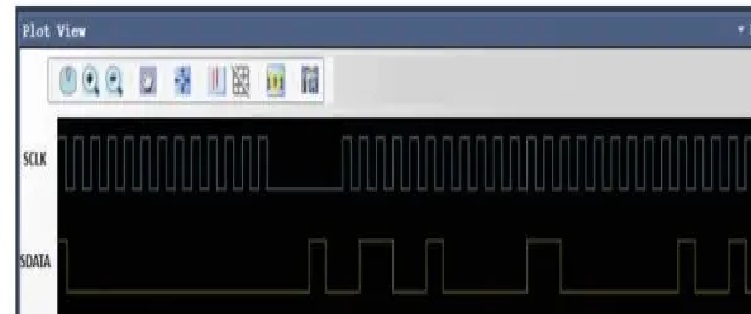

时序视图提供 SCKL 和 SDATA 信号的曲线图以及总线图。在数字定时波形上叠加协议位将有助于轻松调试协议解码数据。光标和缩放功能可方便地分析时序图中的协议，查找任何时序错误。

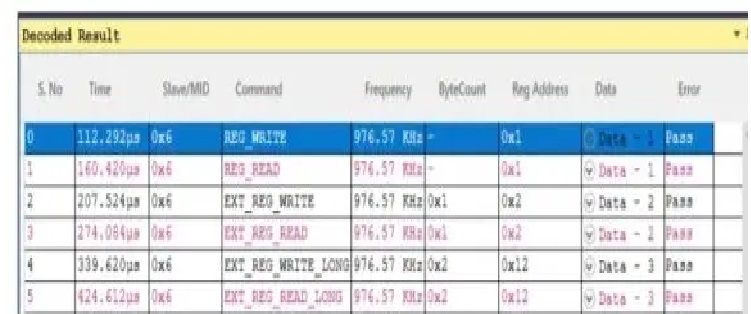

协议窗口提供每个状态下的解码数据包信息和所有数据包细节。 协议列表窗口中选定的帧将在定时视图中自动关联，以查看数据包的定时信息。

强大的触发能力

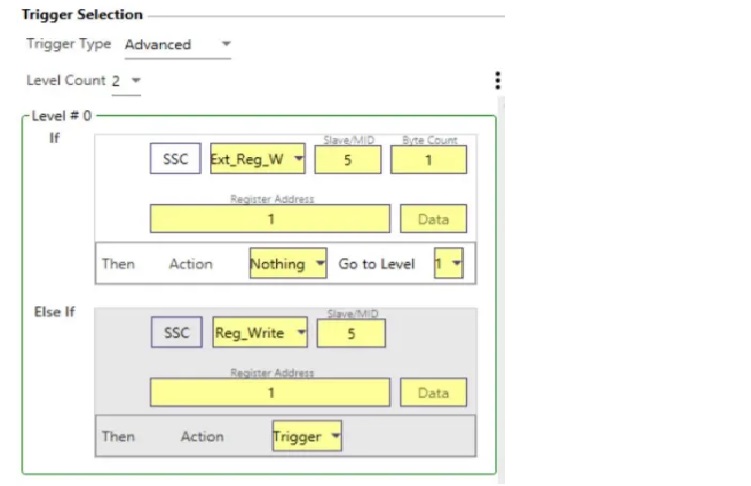

PGY-SPMI-EX-PD 支持简单触发功能。分析仪可触发任何协议数据包，如写入注册、睡眠或唤醒。高级触发器可灵活监控多个触发条件，并可设置多个状态触发器。用户可以启动定时器并触发定时器的起始值。

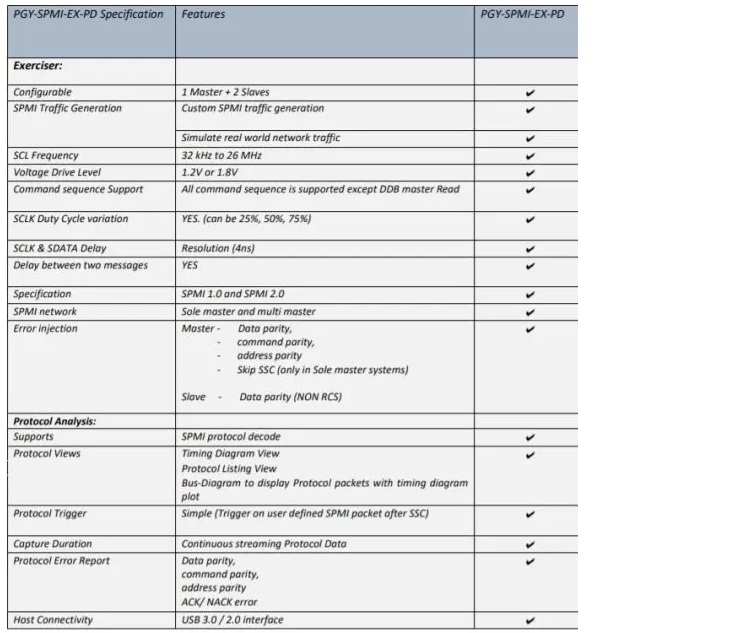

SPMI 协议分析仪和训练器（1.0 版规格）
