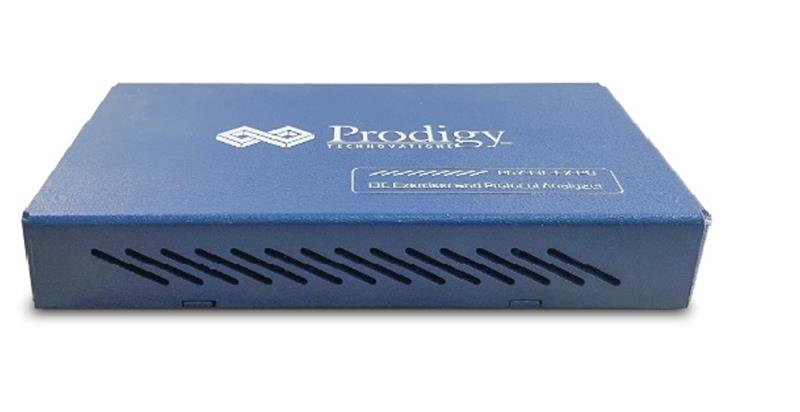

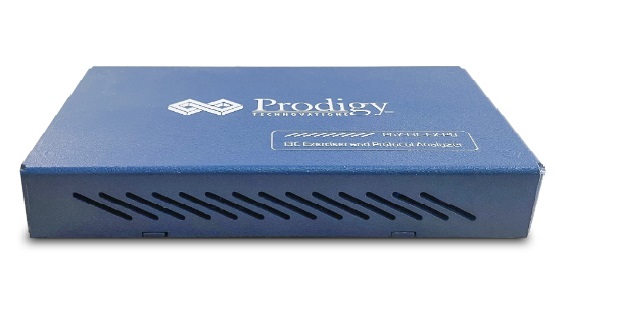

I3C协议分析仪及训练器
(PGY-I3C-EX-PD)
产品功能
I3C 协议分析仪 (PGY-I3C-EX-PD) 是一款具有多种功能的协议分析仪，可捕获和调试主机与被测设计之间的通信。 I3C 串行总线接口正在成为移动电话和汽车行业未来所有传感器连接的接口。 这也可以被选为未来嵌入式电子应用的低成本、可靠接口，以满足新的数据密集型应用的需求。
PGY-I3C-EX-PD 是领先的仪器，通过将 PGY-I3C-EX-PD 配置为主/从来生成具有错误注入功能的 I3C 流量并解码 I3C 协议数据包，使设计和测试工程师能够根据其规范测试I3C设计。
主要特征
· 支持v1.0/v1.1/v1.1.1规格。
· 能够将其配置为Master和/或Slave。
· 能够配置 BCR、LVR 和 DCR 寄存器。
· 同时生成总线的I3C流量和协议解码。
· 可选的一致性测试规范 (CTS) 测试脚本支持。
· 可选支持基于I3C的MCTP协议协议解析器和分析器，用于高级管理和控制协议分析。
· 支持传统 I2C 从设备和主设备。
· 生成不同的 I3C SDR和HDR数据包。
· 支持IBI和热插拔功能。
· 错误注入，例如 CRC错误、奇偶校验错误和ACK/NACK错误。
· 可变的I3C数据速度和占空比。
· PMIC设备支持符合JEDEC DDR5 规范要求。
· 裕度测试能力：电压和时序变化。
· 仪器和主机之间连续传输协议数据。
· 协议解码总线时序图。
· 协议活动的列表视图。
· 协议解码中的错误分析。
· 能够编写Exerciser脚本,以组合不同数据速度的多个数据帧生成。
· USB2/3主机接口。
· Python 或 C++ 自动化的 API 支持。
多域视图

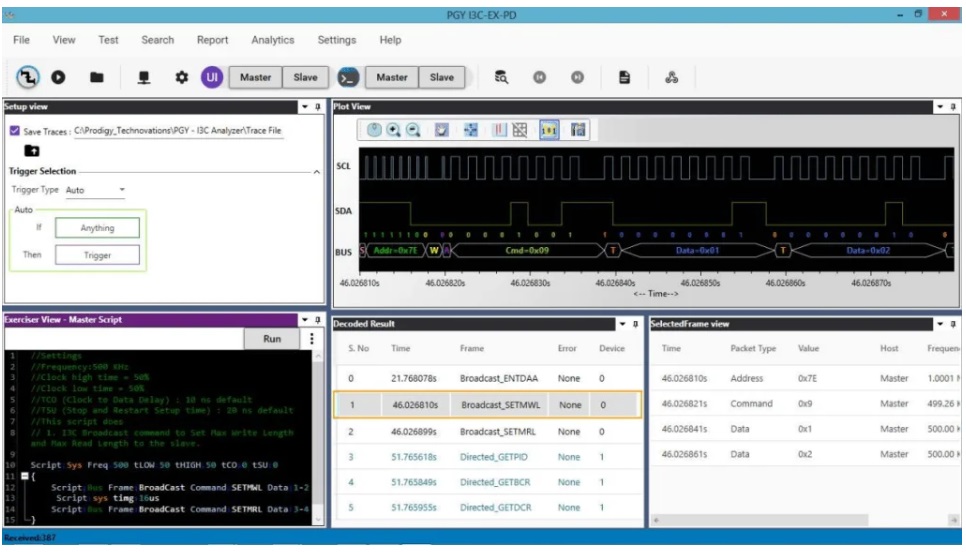

多域视图在单个 GUI 中提供 I3C 协议活动的完整视图。 用户可以使用 GUI 或脚本轻松设置分析仪以生成 I3C/I2C 流量。 用户可以从设置菜单中设置不同的触发条件，以捕获特定事件的协议活动并解码主设备和从设备之间的转换。 解码结果可以在时序图和具有自相关功能的协议列表窗口中查看。 状态机视图提供主设备和从设备之间状态机的切换，以进行设计验证。 这种全面的信息视图使其成为易于使用的 I3C 协议活动调试解决方案。
训练器

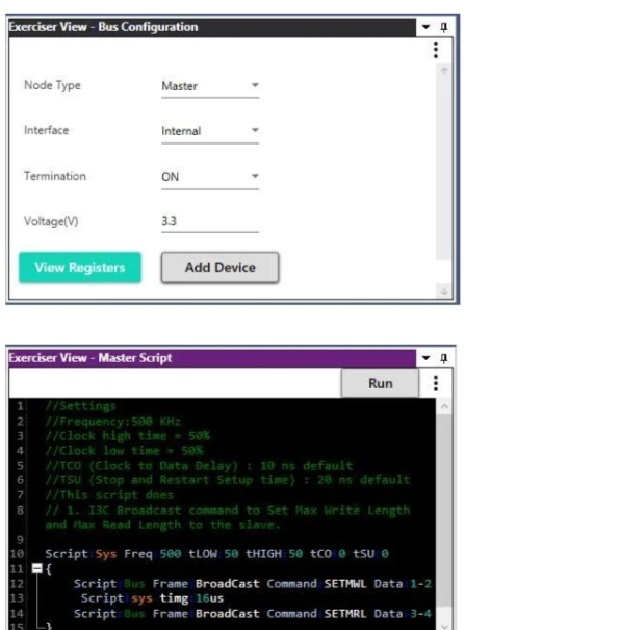

PGY-I3C-EX-PD 支持使用 GUI 和脚本生成 I3C 流量。 用户可以使用 GUI 执行简单的流量生成来测试DUT。 基于脚本的GUI提供了模拟现实世界中完整预期流量（包括错误注入）的灵活性。 在下面的示例脚本中，用户可以生成 I3C 流量，如下所示：
脚本行 #10：将系统频率设置为 500KHz，占空比设置为 50%，CLK 到数据延迟设置为 10ns（默认），开始重新启动设置时间设置为 20ns（默认）
脚本行#12：SETMWL
脚本行 #13：将系统消息间隔设置为 16us
脚本行 #14：SETMRL
时序图和协议列表视图

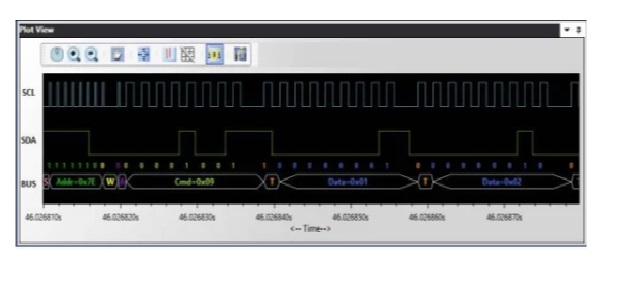

时序视图提供 SCL和SDA信号图以及总线图信息。 在数字定时波形上叠加协议位有助于轻松调试协议解码数据。光标和缩放功能可以方便地分析时序图中的协议是否存在任何时序错误。

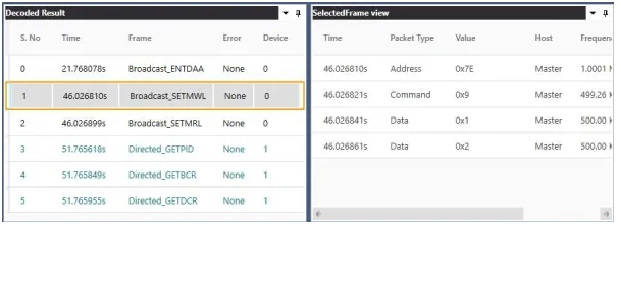

协议窗口提供每个状态下的解码数据包信息以及所有数据包详细信息以及数据包中的错误信息。 协议列表窗口中选定的帧将在时序视图中自动关联，以查看数据包的时序信息。
强大的触发能力

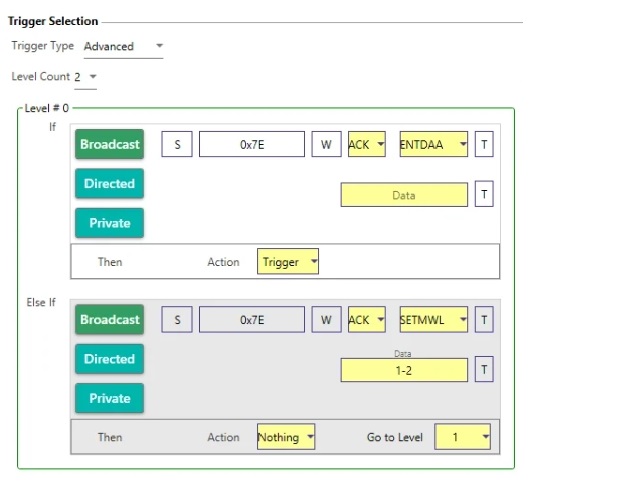

PGY-I3C-EX-PD 支持自动、简单和高级触发功能。 分析器可以触发任何协议数据包，例如广播信息、定向信息或私人消息。 高级触发提供了监控多个触发条件的灵活性，并且可以设置多个状态触发机。

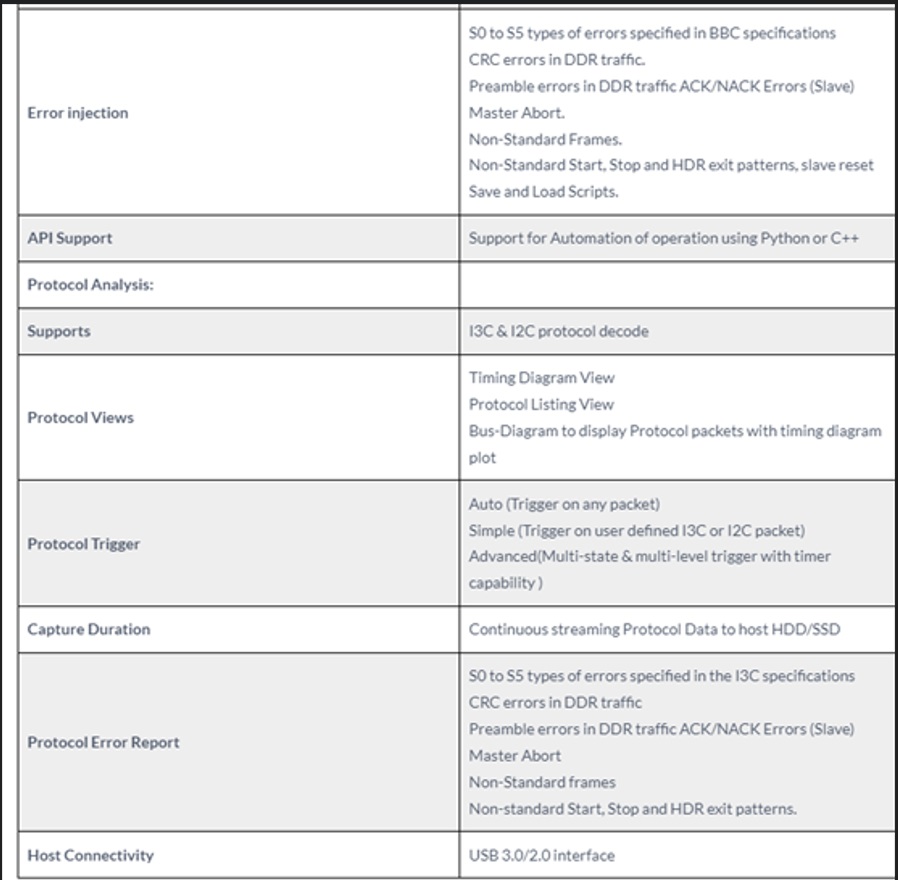

PGY-I3C-EX-PD 规格
