Prodigy JTAG协议分析仪及训练器

产品功能

JTAG 协议分析仪及训练器（PGY-JTAG-EX-PD）是一款协议分析仪，具有多种功能，可捕捉和调试主机与被测设计之间的通信。PGY-JTAG-EX-PD是一款领先的仪器，通过将 PGY-JTAG-EX-PD 配置为主站/从站、生成JTAG流量和解码JTAG协议解码包，设计和测试工程师可对各自的JTAG设计进行规格测试。

PGY-JTAG-EX-PD是一款领先的仪器，通过将PGY-JTAG-EX-PD配置为主站/从站，生成具有错误注入功能的JTAG流量以及解码JTAG协议数据包，使设计和测试工程师能够测试JTAG 设计是否符合规范。

主要特征

·        支持高达 25MH 的 JTAG 频率

·        同时生成 JTAG 通信和总线协议解码

·        JTAG 主控功能

·        可变 JTAG 数据速度和占空比

·        用户定义的 TCK 和 TDI 延迟

·        向主机持续传输协议数据流，提供大量缓冲区

·        协议解码总线时序图

·        主/从活动列表视图

·        协议解码中的错误分析

·        能够编写练习器脚本，以不同的数据速度组合生成多个数据帧

·        USB 2.0/3.0 主机接口

·        支持 Python 或 C++ 语言的自动化应用程序接口

多域视图

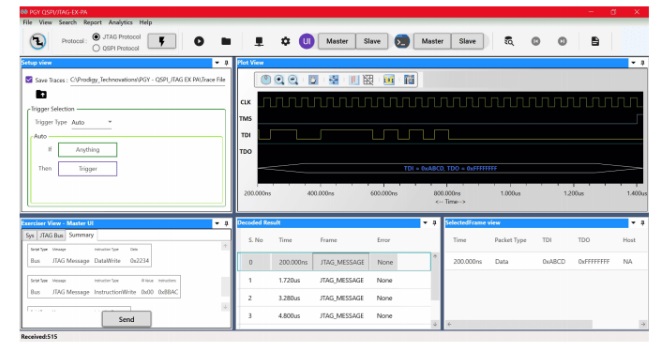

多域视图在单一图形用户界面中提供JTAG协议活动的完整视图。用户可以使用图形用户界面或脚本轻松设置分析仪以生成JTAG流量。用户可以捕捉特定事件时的JTAG协议活动，并对JTAG总线上的转换进行解码。解码结果可在时序图和带有自相关性的协议列表窗口中查看。这种全面的信息视图为调试JTAG协议活动提供了易于使用的解决方案。

训练器

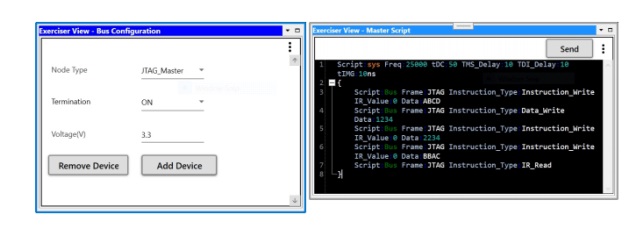

PGY-JTAG-EX-PD 支持使用图形用户界面和脚本生成JTAG流量。用户可使用图形用户界面生成简单的流量生成，以测试DUT。基于脚本的GUI提供了模拟现实世界中完整预期流量（包括错误注入）的灵活性。在此示例脚本中，用户可以生成如下JTAG流量：

脚本行 #1： 设置系统频率为 25MHz，占空比为 50%，TMS_Delay 为 10ns，TDI_Delay 为 10ns，信息间隙 t0 为 10ns。 脚本行 #3：指令_写入
脚本行 #4: Data_Write
脚本行 #5: 指令写入
脚本行 #6: 指令写入
脚本行 #7: IR_Read

时序图和协议列表视图

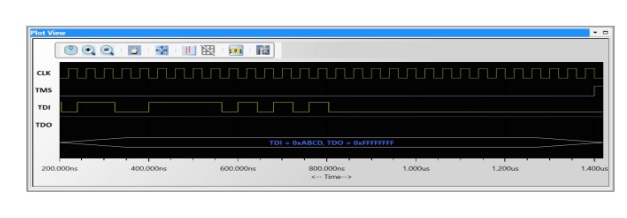

时序视图提供了 CLK、TMS、TDI 和 TDO 信号的总线图。 在数字定时波形上叠加协议位将有助于轻松调试协议解码数据。 光标和缩放功能可方便地分析时序图中的协议，查找任何时序错误。

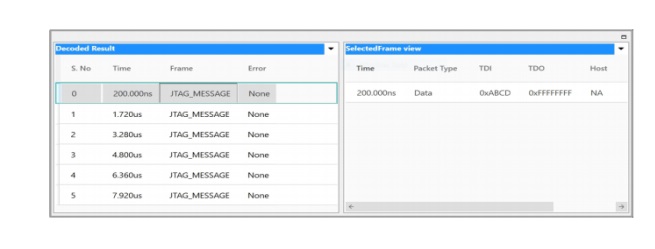

协议窗口提供每个状态下的解码数据包信息以及所有数据包详细信息以及数据包中的错误信息。 协议列表窗口中选定的帧将在时序视图中自动关联，以查看协议窗口的时序信息，并提供每个状态下的解码数据包信息和所有数据包细节，以及数据包中的错误信息。 协议列表窗口中选定的帧将在定时视图中自动关联，以查看数据包的定时信息。

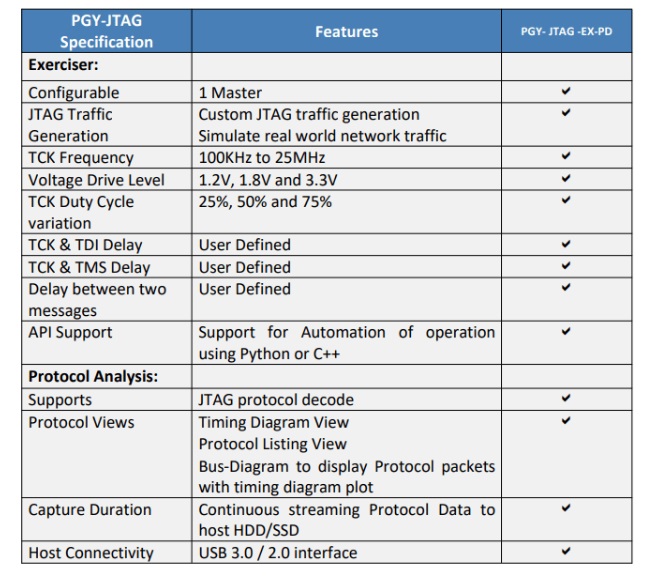

规格
