Prodigy I2C/SPI协议分析仪及训练器

Prodigy I2C/SPI协议分析仪及训练器（PGY-I2C/SPI-EX-PD)

产品功能

Prodigy I2C/SPI 协议分析仪及训练器（PGY-I2C/SPI-EX-PD）具有多种功能，可捕捉和调试主机与被测设计之间的通信。PGY-I2C/SPI-EX-PD 是一款领先的仪器，通过将 PGY-I2C/SPI-EX-PD 配置为主站/从站，生成 I2C/SPI 通信并解码 I2C/SPI 协议解码数据包，设计和测试工程师可对各自的 I2C 或 SPI 设计进行规格测试。

I2C是一种双线接口，用于连接嵌入式系统中的低速设备，如微控制器、EEPROM、A/D 和 D/A 转换器、I/O 接口和其他小型外设。许多集成电路都使用 I2C 总线，而且易于实现。任何微控制器都能与I2C 总线通信。I2C 总线可以在慢速设备上通信，也可以使用高速模式传输大量数据。

SPI是微控制器与传感器、ADC、DAC、移位寄存器、SRAM 等外围集成电路之间广泛使用的接口之一。SPI 是一种基于主从的同步全双工接口。主站和从站可同时传输数据。SPI 接口可以是 3 线制或 4 线制。

主要特征

• 支持 I2C 规格

• 支持 SPI 规格

• 可将其配置为主站/从站

• 生成不同的 I2C/SPI 数据包

• 可变数据速度

• 生成 I2C/SPI 流量和总线协议解码

• 协议解码总线时序图

• 协议活动列表视图

• 能够编写练习器脚本，以不同的数据速度组合生成多个帧

• USB 2/3 主机接口

• 向主机系统硬盘/移动硬盘持续传输协议活动流

支持 Python 或 C# 语言的自动化应用程序接口

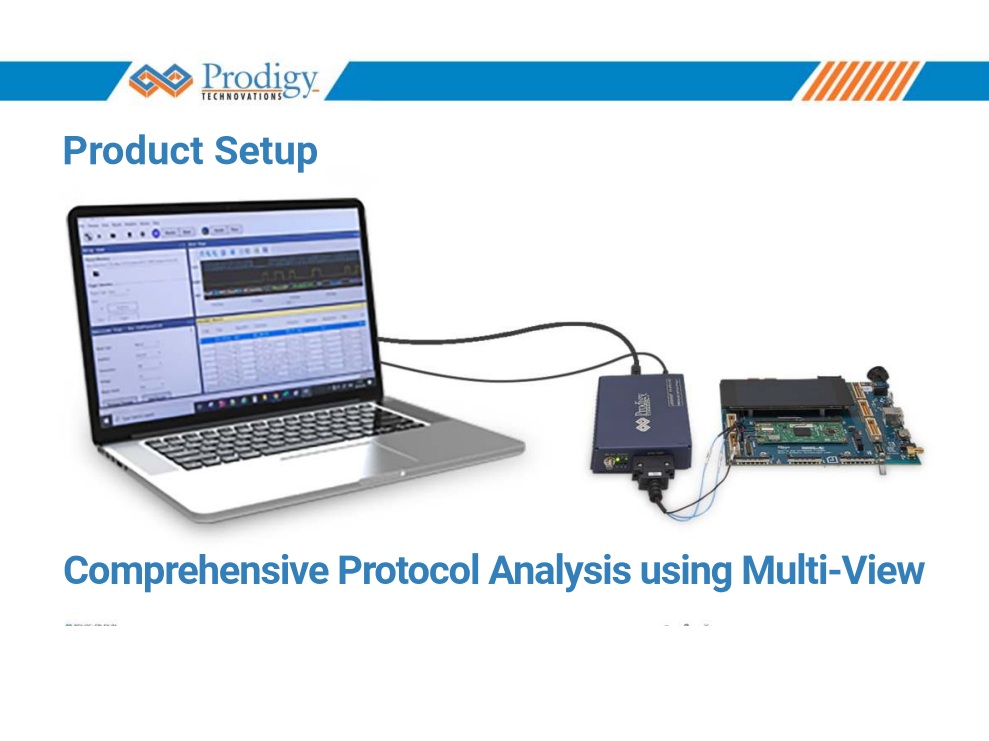

使用多视图进行综合协议分析

多域视图在单一图形用户界面中提供I2C 或 SPI 协议活动的完整视图。用户可以轻松设置协议分析仪以进行被动监控，或使用图形用户界面或脚本来生成 I2C 或 SPI 流量。用户可从设置菜单中设置不同的触发条件，以捕捉特定事件中的协议活动，并解码主站和从站之间的转换。 解码结果可在时序图和带有自相关性的协议列表窗口中查看。 这种全面的信息视图使其为调试 I2C 或 SPI 协议活动提供了易于使用的解决方案。 向主机系统 HDD/SSD 连续传输流协议活动可确保无缝滚动模式操作，而无需在 DUT/s 设置为不同状态时重新捕获数据，从而节省测试时间。

训练器

PGY- I2C/SPI -EX-PD 协议分析仪及训练器支持使用图形用户界面和脚本生成 I2C 或 SPI 流量。 用户可使用图形用户界面生成流量，以测试 DUT。 基于脚本的图形用户界面可灵活地实时模拟完整的预期流量。

时序图和协议列表视图

时序视图提供了时钟和数据信号的总线图。 在数字定时波形上叠加协议位将有助于轻松调试协议解码数据。 光标和缩放功能可方便地分析时序图中的协议，查找任何时序错误。

协议窗口提供每个状态下的解码数据包信息和所有数据包细节。 协议列表窗口中选定的帧将在定时视图中自动关联，以查看数据包的定时信息。

强大的触发能力

PGY-I2C/SPI-EX-PD 协议分析仪及训练器支持简单触发功能。 协议分析仪可以触发任何协议数据包。 高级触发器可灵活监控多个触发条件，并可设置多个状态触发器。 用户可以启动定时器并触发定时器的起始值。

规格
