- 原产地：深圳

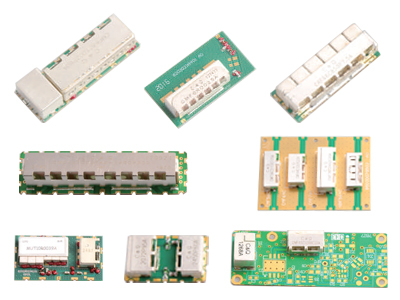

一、产品特点及说明
陶瓷多工器（介质多工器）的功能是通过使用滤波来区分输入或输出信号的频率范围，从而保证多个不同的信号源之间不会相互干扰。 陶瓷多工器的主要作用为允许多个不同的信号源共享同一个传输介质，以便在有限的空间内完成通信任务。陶瓷多工器通过分时共享处理时间，使得不同的任务可以轮流执行，从而实现并行处理，加快任务完成速度。 陶瓷多工器通常被用于区分发送和接收信号的频率，在雷达或卫星通信方面，介质多工器具同时发射和接收信号以及控制带宽的能力，提高了通信的效率。
陶瓷多工器（介质多工器）的平均功率可承受到5W， 输入/输出50Ω阻抗匹配（75Ω需特别说明），易于级联使用；全温范围内性能稳定可靠，满足军用工作环境要求（-55℃～+85℃）。陶瓷多工器具有抑制度高、隔离度好、低插损、热稳定性好、表面贴装、体积小、重量轻、焊接方便等优点。 另外，陶瓷多工器还可以实现多台发射机共用天馈，大大节省了产品空间，降低整个系统的成本。
二、产品型号及参数

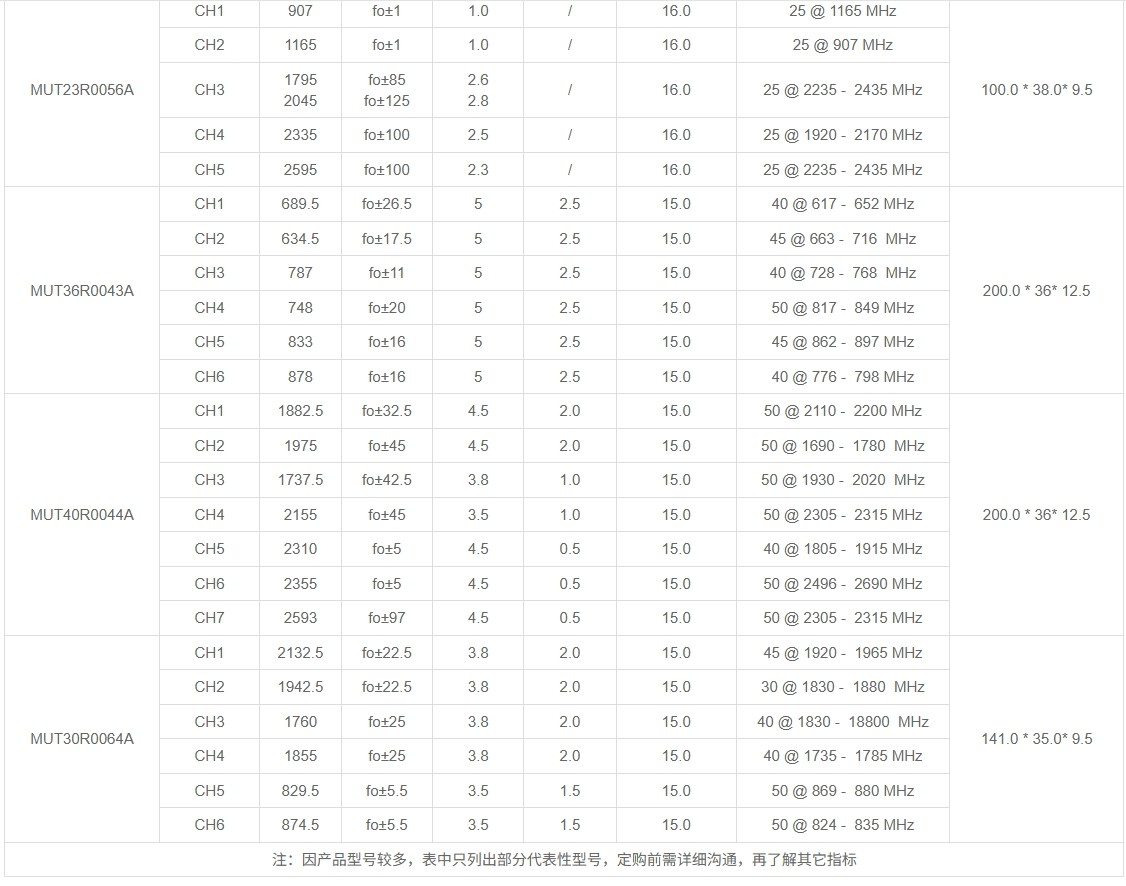

| 陶瓷多工器（介质多工器）型号及参数表 | ||||||||
| 型号 | 中心频率 (MHz) | 带宽 (MHz) | 插损(dB Max ) | 波动(dB Max) | 回损(dB Min) | 抑制(dB Min) | 尺寸(mm) | |
| MUT14R0027A | CH1 | 1230.0 | fo±60 | 2.0 | 1.5 | 10.0 | 40 @ 1400 - 1710 MHz | 55.0 * 23.0* 9.5 |
| CH2 | 1565.0 | fo±50 | 2.0 | 1.5 | 10.0 | 50 @ 1710 - 1785 MHz | ||
| CH3 | 2517.5 | fo±5 | 3.2 | 1.5 | 10.0 | 35 @ 2575 - 3500 MHz | ||
| MUT16R0033A | CH1 | 3450 | fo±150 | 2.3 | 1.0 | 16.0 | 55 @ DC - 2700 MHz | 55.0 * 23.0* 9.5 |
| CH2 | 2140 | fo±30 | 2.5 | 1.2 | 16.0 | 48 @ 1920 - 1980 MHz | ||
| CH3 | 1950 | fo±30 | 2.5 | 1.2 | 16.0 | 51 @ 2110 - 2170 MHz | ||
| MUT16R0034A | CH1 | 2595 | fo±30 | 2.3 | 3.0 | 14.0 | 40 @ 2400 - 2483.5 MHz | 70.0 * 18.0* 9.4 |
| CH2 | 1817.5 | fo±12.5 | 2.5 | 3.2 | 16.0 | 58 @ 1710 - 1735 MHz | ||
| CH3 | 1722.5 | fo±12.5 | 2.5 | 2.8 | 16.0 | 47 @ 1805 - 1830 MHz | ||
| MUT16R0050A | CH1 | 1760 | fo±25 | 2.5 | 1.0 | 14.0 | 50 @ 1830 - 1880 MHz | 70.0 * 18.0* 9.4 |
| CH2 | 1855 | fo±25 | 2.7 | 1.0 | 16.0 | 60 @ 1735 - 1785 MHz | ||
| CH3 | 3450 | fo±150 | 2.0 | 1.0 | 16.0 | 55 @ DC - 2700 MHz | ||
| MUT8R0001A | CH1 | 830 | fo±130 | 0.8 | / | 15.5 | 20 @ 1710 - 5150 MHz | 45.0 * 27.0* 9.4 |
| CH2 | 1795 | fo±85 | 1.1 | / | 15.5 | 20 @ 1920 - 2170 MHz | ||
| CH3 | 2045 | fo±125 | 1.4 | / | 15.5 | 20 @ 1710 - 1785 MHz | ||
| CH4 | 4225 | fo±925 | 0.9 | / | 15.5 | 18 @ 1710 - 1880 MHz | ||
| MUT10R0054A | CH1 | 920 | fo±130 | 0.8 | 1.6 | 16.0 | 225 @ 1165 MHz | 78.0 * 27.0* 9.6 |
| CH2 | 1165 | fo±85 | 1.1 | 1.7 | 16.0 | 25 @ 1350 - 1510 MHz | ||
| CH3 | 1430 | fo±125 | 1.4 | 1.6 | 16.0 | 25 @ 1710 - 1880 MHz | ||
| CH4 | 1795 2478.5 | fo±85 fo±187.5 | 0.9 | 1.7 1.3 | 16.0 | 25 @ 880 - 960 MHz | ||
三、注意事项及用途
介质多工器（也称陶瓷多工器）广泛应用于基站、雷达、T/R组件、射频微波、直放站等移动通信领域及具有带宽控制和多工通讯能力的电子产品中。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。使用时,注意接地端接地良好，否则会影响带外抑制及平坦度指标。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接。
陶瓷多工器设计灵活，可根据客户的要求来定制。本公司有多种尺寸的陶瓷多工器（介质多工器）供用户选择，可定制 从300MHz 至 10GHz的陶瓷多工器。因为微波元器件的各指标之间相互牵连，相互景响，所以用户在定制前需明确说明指标要求。该类产品属于定制性比较强的产品，产品已经制成，则无法更改。
