- 原产地：深圳
- 驻波比： ≥ 10
- 插入损耗：≤ 0.6 / ≤ 0.73/≤0.8
一、产品特点及说明

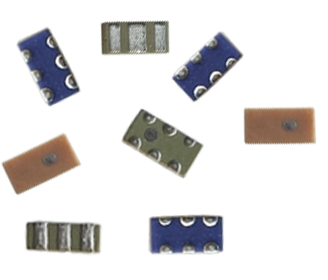

LTCC耦合器（也称定向耦合器）是一种用于连接两个或多个设备或系统的装置，它能从主传输线的信号中按一定比例耦合出一部分信号，并具有明确的方向性，使得各个设备或系统能够相互协调工作的主要作用是传递信号或能量，使得各个设备或系统能够相互协调工作，从而将信号从一个设备传递到另一个设备，以实现数据传输或通信。在微波系统中，耦合器的主要作用是将一路微波功率按比例分成几路，从而实现功率分配。LTCC定向耦合器具有定量吸收传输线中的能量，控制功率电平，扩展功率量程的功能，也具有准确控制的耦合量与高隔离度等优点 。
LTCC定向耦合器具有对信号的方向具有很强的选择性，可有效区分正向和反向信号的功能。同时也具有频率范围宽、驻波系数低、衰减精度高、隔离度高、方向性好、体积小、使用寿命长；集成度高，重量轻、兼容性良好；可具有、薄、短、小等小型化优势与高弹性的集成化设计特点。
二、产品型号及参数
| LTCC耦合器（又定向耦合器）型号及参数表 | |||||||||
| 产品型号 | 频率范围(MHz) | 插损(dB) | 耦合量(dB) | 驻波比 | 隔离(dB) | 幅度平衡(dB) | 相位平衡(deg) | 功率(W) | 尺寸(mm) |
| LC65C1500P24-C21 | 1200~1700 | ≤ 0.18 | 3±0.25 | ≤ 1.2 | ≥25 | ±0.25 | 90±2 | 175 | 6.35*5.08*1.9 |
| LC1408C2100P44-C15 | 2000~2300 | ≤ 0.15 | 3±0.18 | ≤ 1.15 | ≥25 | ±0.18 | 90±2 | 175 | 14.2*8.9*2.5 |
| 注：因产品型号较多，表中只列出部分代表性型号，定购前需详细沟通，再了解其它指标 | |||||||||
三、注意事项及用途
LTCC定向耦合器广泛地应用在电子通讯领域，有效地减小了微波无源器件的面积和体积，为微波电路和系统实现小型化和集成化的主要方式。在使用时，但要注意接地端良好接地，否则会影响带外抑制及平坦度指标，焊接时温度应采用推荐的温度，不能过高，时间也不能过长。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时建议用酒精擦试。

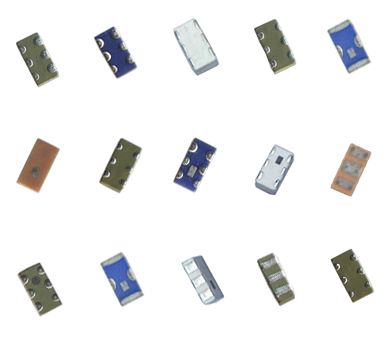

本公司有多种封装类型的LTCC定向耦合器（功率分配器）供用户选择，设计灵活，支持定制（输入/输出形式及外型尺寸可根据用户要求设计）。可定制LTCC低通滤波器，LTCC高通滤波器，LTCC带通滤波，LTCC带阻滤波器。因为微波元器件的各指标之间相互牵连，相互景响，所以用户在定制前需明确说明指标要求。产品已经制成，则无法更改。
