一、产品特点及说明
巴伦的作用是实现平衡信号与非平衡信号之间的转换。大多数无线电台的天线的输入与输出端口（50Ω）是不平衡的。巴伦主要用在差分和单端信号的接口、阻抗匹配以及提高电路抗干扰能力、抑制高次谐波、起共模抑制的作用。在不同应用中，要求巴伦具有零隔离度或高隔离度。巴伦的阻抗比是指非平衡端口阻抗与平衡端口阻抗之比，不同负载可能需要不同的阻抗比。巴伦也具有插入损耗和回波损耗参数，插入损耗和回波损耗分别表示端口处所测得的有多少能量通过了巴伦以及有多少能量被巴伦反射，而且此类损耗随频率变化。

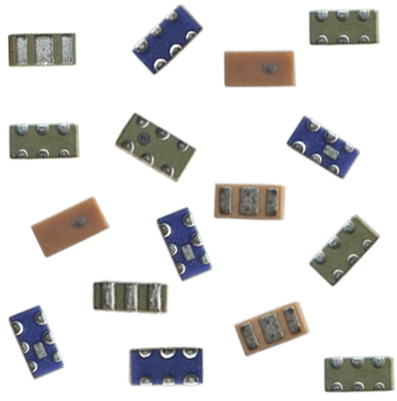

LTCC巴伦（也叫平衡器,阻抗转换器）除了具有小型化集成优势和有更高弹性的设计特点外，还有高增益、低插损、抗电磁干扰、抗电源噪声、抗地噪声能力高、抑制偶次谐波等优点以及多种阻抗转换系列的优势。产品一致性好、密封性好，能有效的防潮、进一步将电路小型化与高密度化，特别适用于高频通讯用组件。该类型产品一般采用SMD封装。在RF电路和低频电路中，巴伦（也叫平衡器或阻抗转换器）的使用越来越广泛，重要性也与日俱增。
二、产品型号及参数
| LTCC巴伦（LTCC平衡器，阻抗转换器）型号及参数表 | ||||
| 产品型号 | 频率范围（MHz） | 插入损耗（dB） | 阻抗（Ω） | 尺寸（mm） |
| LB21H2-1700B33 | 400 - 3000 | ≤ 2.5 | 50：100 | 2.0 * 1.25 * 0.95 |
| LB21H1-1975B29 | 950 - 3000 | ≤ 1.7 | 75：75 | 2.0 * 1.25 * 0.95 |
| LB21H4-0915 &1915 B39 | 869 - 960 / 1805 - 2025 | ≤ 1.1 / ≤ 1.8 | 50：200 | 2.0 * 1.25 * 0.95 |
| LB21H15-1550B18 | 950 - 2150 | ≤ 1.3 | 75：75 | 2.0 * 1.25 * 0.95 |
| LB21H2-1550B19 | 950 - 2150 | ≤ 1.3 | 75：150 | 2.0 * 1.25 * 0.95 |
| LB21H4-1220B11 | 1200 - 1240 | ≤ 1.2 | 50：200 | 2.0 * 1.25 * 0.95 |
| LB21H4-1403B12 | 1279 - 1526 | ≤ 1.0 | 50：200 | 2.0 * 1.25 * 0.95 |
| LB21H4-1600B13 | 1500 - 1700 | ≤ 0.8 | 50：200 | 2.0 * 1.25 * 0.95 |
| LB21H4-2160B14 | 1980 - 2140 | ≤ 0.8 | 50：200 | 2.0 * 1.25 * 0.95 |
| LB21H1-2450B43 | 2400 - 2500 | ≤ 1.0 | 50：50 | 2.0 * 1.25 * 0.95 |
| LB21H2-2450B44 | 2400 - 2500 | ≤ 1.0 | 50：100 | 2.0 * 1.25 * 0.95 |
| LB18H2-2500B35 | 2300 - 2700 | ≤ 1.0 | 50：100 | 1.6 * 0.8 * 0.95 |
| LB18H2-2500B38 | 2300 - 2700 | ≤ 1.1 | 50：100 | 1.6 * 0.8 * 0.95 |
| LB21H2-5378B42 | 4900 - 5800 | ≤ 1.0 | 50：100 | 2.0 * 1.25 * 0.95 |
| 注：因产品型号较多，表中只列出部分代表性型号，定购前需详细沟通，再了解其它指标 | ||||
三、注意事项及用途
巴伦常用于无线电台，基带视频，雷达，发射机，卫星，路由器，用于移动通讯和数据传输网络等现代通信系统。在使用时，但要注意接地端良好接地，否则会影响带外抑制及平坦度指标，焊接时温度不能过高，时间也不能过长，建议使用推荐温度。不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时建议用酒精擦试。
先烽微波可定制LTCC巴伦（LTCC平衡器），接受定制LTCC巴伦的用户，需提出合理要求，对超出材料物理极限的参数要求，可通过双方协商。 该类产品属于定制性较强的产品，产品以经制成，则无法更改。
