- 价格：3800
- 工作电压：DC3.7V
- 工作电流：50mA
- 工作温度：-10℃～40℃
- 电源：锂电池
- 功耗：50mA
- 内阻测量：0.000mΩ～3.100 Ω
- 电压测量：0.000V～±100.00V
- 温度测量：-10.0℃～60.0℃
- 输入电压MAX：DC 100V
- 测量方式：1KHz交流4端子测试法
- 响应时间：200ms
- 比较器功能：有，可设置内阻阈值与电压阈值
- 回避噪音频率：930Hz～1070Hz（自动变频）

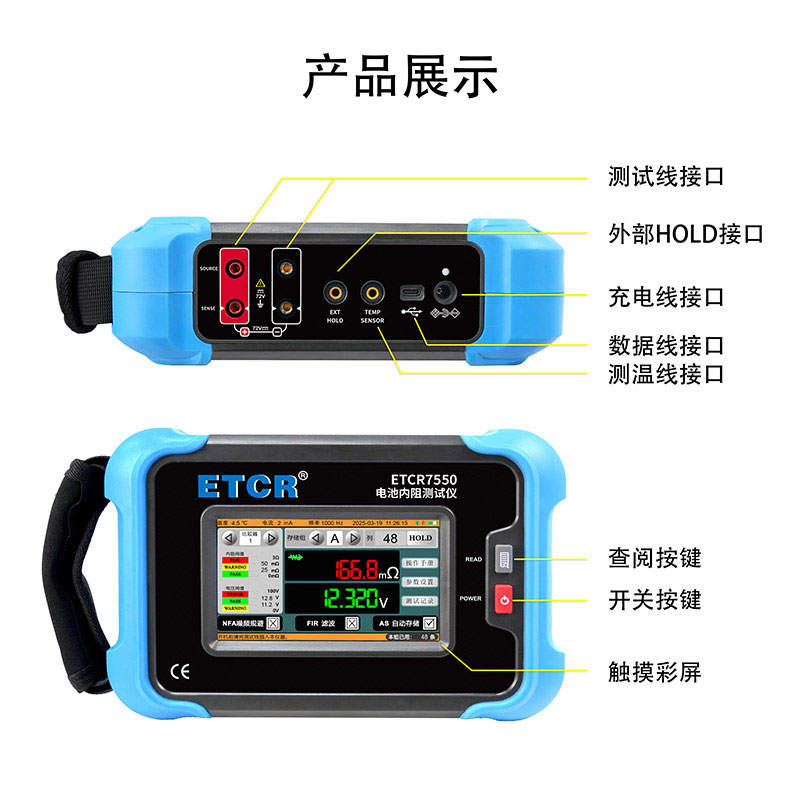

铱泰ETCR7550电池内阻测试仪
铱泰ETCR7550电池内阻测试仪产品功能
用于测量铅蓄电池、镍镉、镍氢电池、锂电池等电池的内阻、电压、温度以判断电池健康状态。
铱泰ETCR7550电池内阻测试仪产品特点
1. 采用开尔文交流4线法测量，因此可不受导线电阻或接触电阻的影响，获得正确的内阻测量值。
2. 同时显示电阻、电压与温度，测试结果一目了然。
3. 采用交流1kHz测试法，无须中断电池为其他设备供电。
4. 比较器功能，可设置比较器的内阻阈值与电压阈值。可更简单地判定电池的老化。
5. 滤波功能，开启后测试示数更稳定准确。
6. 配有针型及夹型两款测试线，适应不同应用场景。
7. 蓝牙通信功能，可在移动端查看记录测试结果。
8. 电脑上传功能，带有USB接口，测试数据上传电脑，便于存储分析。

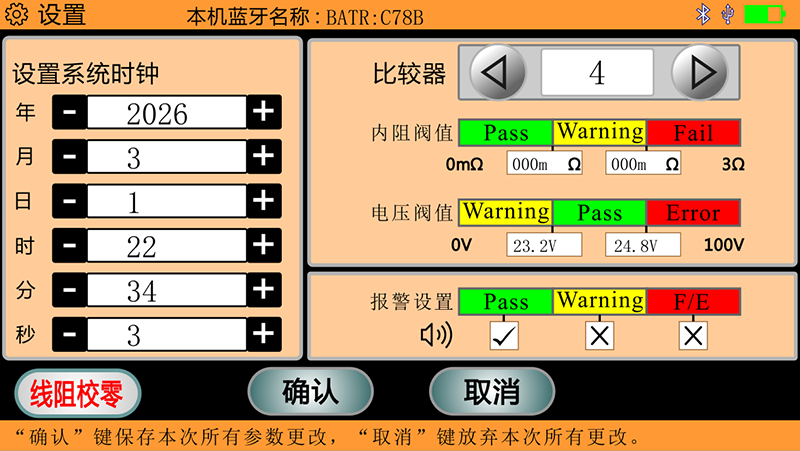

铱泰ETCR7550电池内阻测试仪 比较器功能
伴随着电池的使用电池逐步老化，电池的内阻也逐步增大，当电池内阻为新电池的1.5～2倍时可判断电池已老化。在比较器中设置内阻和电压的阈值，可根据测试值判断电池的老化状态。
例如某款电池新品的内阻是0.5mΩ，电压是12V：
参数 | 新电池 | 使用中 | 老化电池 |
内阻 | 0.5mΩ | 0.75mΩ 新品的1.5倍 | 1.0mΩ 新品的2倍 |
电压 | 12V | 10.8V 新品的90% | 9.6V 新品的80% |
判断 | 合格 | 警告 | 不合格 |
测量精度
1、 电阻测量精度
量程 | 显示 | 分辨率 | 测试精度 | 测量电流 |
3 mΩ | 3.100 mΩ | 1 uΩ | ±2.0 % rdg. ±10 dgt. | 200 mA |
30 mΩ | 31.00 mΩ | 10 uΩ |
±1.0 % rdg. ±6 dgt. | 200 mA |
300 mΩ | 310.0 mΩ | 100 uΩ | 20 mA | |
3 Ω | 3.100 Ω | 1 mΩ | 2 mA |
2、 电压测量精度
量程 | 显示 | 分辨率 | 测试精度 |
7 V | ±7.100 V | 1 mV | ±0.5 % rdg. ±6 dgt. |
70 V | ±71.00 V | 10 mV |
3、 温度测量精度
量程 | 显示 | 分辨率 | 测试精度 |
-10.0℃～60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
技术规格
电 源 | DC 3.7V锂电池 |
显 示 屏 | 5寸真彩液晶触摸屏，分辨率480×854 |
测量范围 | 内阻测量：0.000mΩ～3.100 Ω |
| 电压测量：0.000V～±100.00V | |
| 温度测量：-10.0℃～60.0℃ | |
MAX输入电压 | DC 100V（+测量端子与-测量端子之间）、不可输入交流 |
测量方式 | 内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA～200mA（不同量程档位不同测量电流） 温度测量：NTC温度传感器（26℃时为10KΩ） A/D转换方式：逐次逼近型 显示更新频率：5次/每秒 |
响应时间 | 200ms |
比较器功能 | 有，可设置内阻阈值与电压阈值 |
回避噪音频率 | 930Hz～1070Hz（自动变频） |
线阻校零功能 | 有 |
保持和存储功能 | 有手动保持与存储、自动保持与存储 |
测量判定功能 | 可预设定PASS、WARNING、FAIL判定阈值 |
电池电压 | 电池电量5格显示，电池电压低时提醒及时充电 |
自动关机 | 开机无操作，约15分钟后自动关机（可在设置中关闭） |
USB接口 | 具有USB接口，存储数据可以上传电脑，保存打印 |
蓝牙通讯 | 有 |
仪表尺寸 | 263mm×152mm×74mm |
仪表质量 | 约2.4kg（含附件） |
功 耗 | 300mA MIN / 500mA MAX |
工作温湿度 | -10℃～40℃；80%RH以下 |
耐 压 | AC 3700V/RMS(电路与外壳之间) |
适合安规 | IEC 61010 |

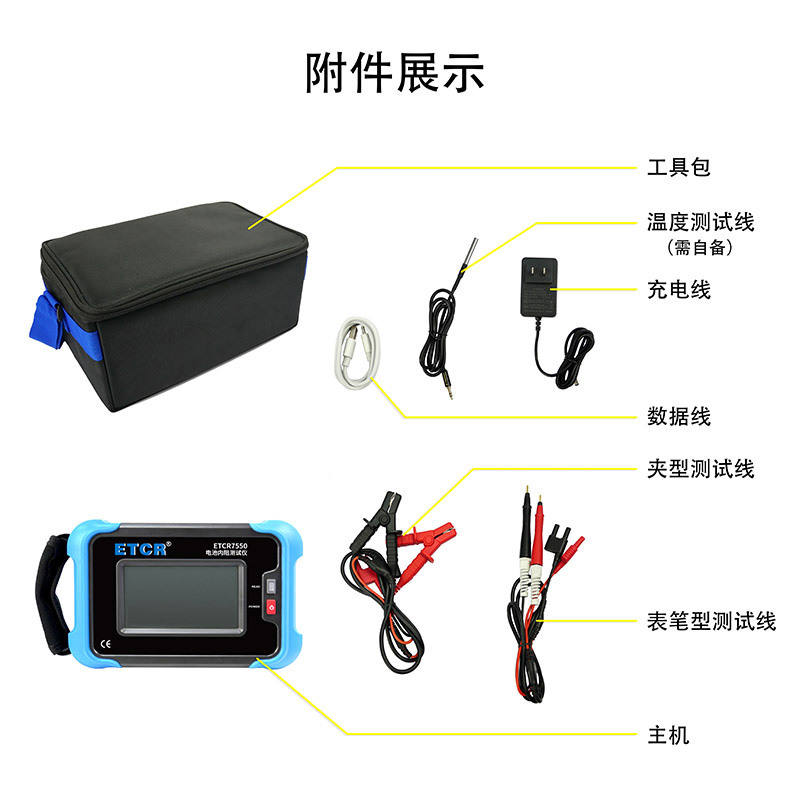

随机附件 | 仪表1件，针型测试线1套，夹型测试线1套，USB通讯线1条，充电器1个，仪表包1个 |
