询价
- 价格：28000
- 输出容量：10KVA
- 电路方式：SPWM
- 交流输入：220
- 交流输出：250V
- 显示精度：0.01
- 电压稳定度：0.1%
- 电流稳定度：0.1%
- 负载稳定度：0.01%
- 纹波及噪声：65Db
- 冷却方式：风冷
- 工作环境：-10-40°
- 尺寸：482*13U*450
- 重量：85KG

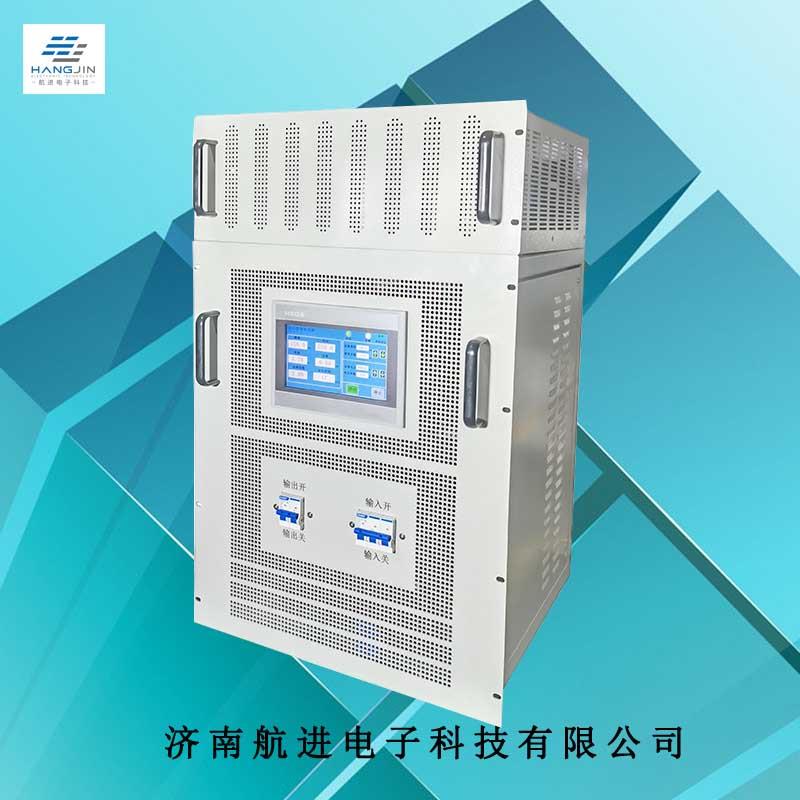

HJJF-10KVA-D无局放变频电源输出纯净正弦波，达到无局放要求，满足电力变压器局放放电、感应耐压试验过程中对背景条件要求； 可为变压器测试提供试验电源。
1）、无局放变频电源基本特点
1、输入输出完全隔离技术，电源安全可靠；
2、采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
3、IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
4、采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；
5、大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
6、适用于阻性、感性、整流性等各种负载；
7、具有过热、过流、短路等异常状况保护功能；
8、具有设置参数记忆功能、快捷键操作；
9、电源电压在线可调，输出频率可设置；
10、多种测试模式，适应各种测试调整
无局放变频电源满足以下相关国家规范和本技术要求的规定。
标准号 | 标准名称 |
GB1094 | 电力变压器 |
JB/T 9641 | 试验变压器 |
GB/T311.1 | 高压输变电设备的绝缘与配合 |
GB/T 16927 | 高电压试验技术 |
GB/T 15164 | 油浸式电力变压器负载导则 |
GB2900 | 电工名词术语 |
GB5273 | 变压器、高压电器和套管的接线端子 |
GB156 | 包装贮运标志 |
GB10237 | 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙 |
GB4793-1984 | 电子测量仪器安全要求 |
GB/T3859.2-1993 | 半导体变流器 应用导则 |
GB/T4705 | 耦合电容器及电容分压器 |
GB7354 | 局部放电测量 |
GB10229 | 电抗器 |
HJJF-10KVA-D技术参数
名称：无局放变频电源
型号：HJJF-10KVA-D
容量：10kVA
输入：单相两线+地线 220V±10% 50/60Hz±5Hz
输出：单相两线+地线
额定电压：0-250V
负载效应：≤±0.5％
频率：50.00～200.00Hz 可调节
调节幅值：0.1Hz
频率稳定度：≤±0.01％
波形失真度：≤3%（阻性负载）
波形：正弦波
源电压效应：≤±0.5％
负载效应：≤±1% FS
局部放电量：≤5PC 系统整个回路测试
显示：7吋彩色液晶触摸屏
电压：分辨率0.1V， 精度:±0.5%读数+(±1%量程) ±2个字
频率：分辨率0.01Hz 精度:±0.5%读数
电流：分辨率0.1A 精度:±0.5%读数+(±0.5%量程)±2个字
功率：分辨率1W 精度:±0.5%读数+(±1%量程)±2个字
效率：≥85％
空气噪音：＜80dB (额定电压下3米处)
控制：具有 电源 故障 输出，指示灯及急停按钮
通讯：RS-485 (modbus rtu 协议) ＆ RJ-45网口 （modbus tcp 协议）
保护功能：过流、短路、过载、过热等保护 保护装置动作后发出报警信号，显示故障信息
过载能力：120% 30S
抗电强度：输入/输出，对机壳：AC1500V/1min ,漏电流＜20mA
绝缘电阻：输入对输出及对机壳：≥20M (DC1000V)；输出对外壳≥20M (DC500V)
使用环境：温度：-10℃～40℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m
外形尺寸：电源主体 19"(482)*13U*450
外置滤波装置：19"(482)*4U*450
重量：85kg+35kg
