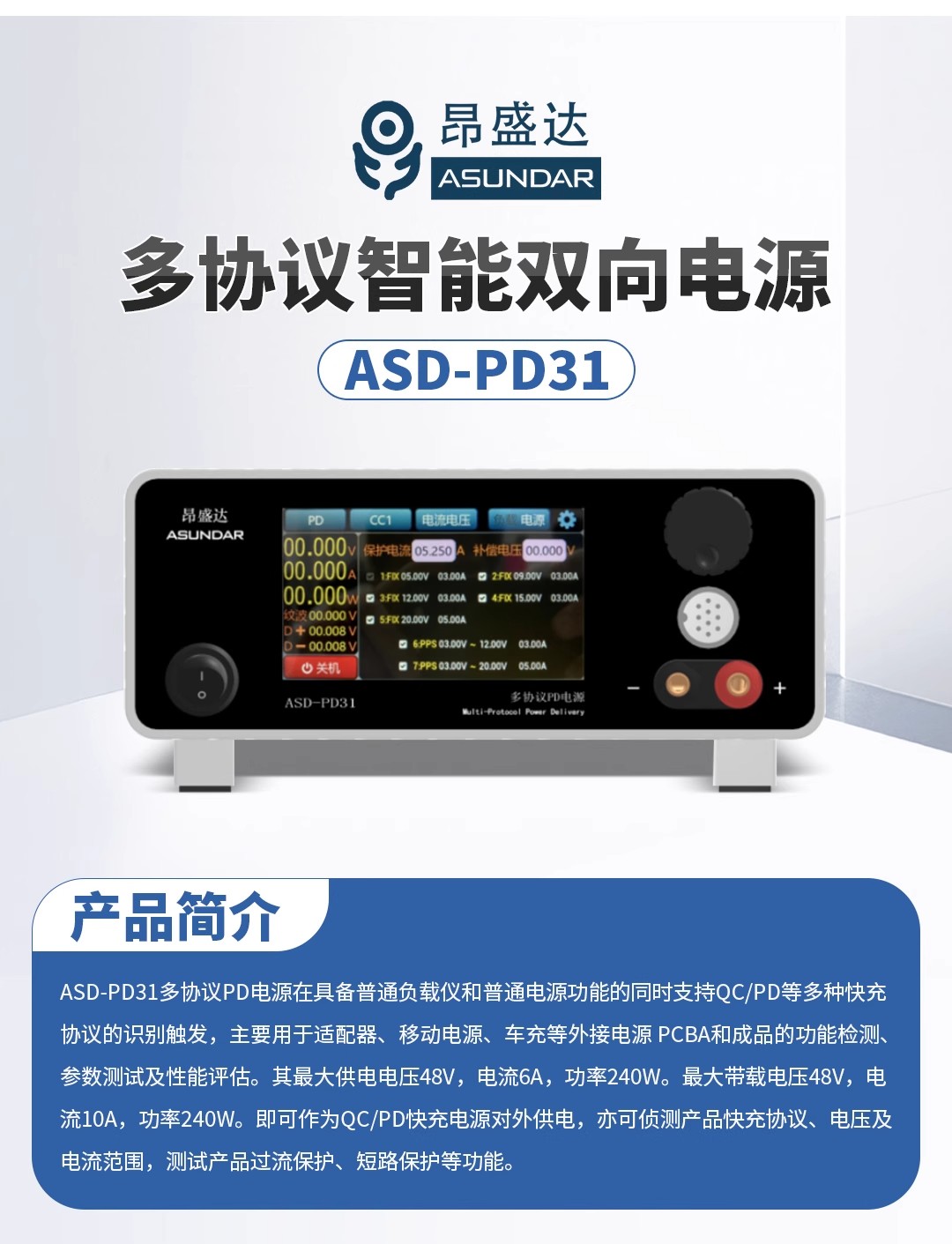

昂盛达 ASD-PD31 是一款多协议双向电源测试设备，主要用于适配器、移动电源、车充等外接电源的功能检测与性能评估。以下是基于官，方手册和技术资料的详细说明：
一、多协议双向电源测试仪核心功能与技术参数

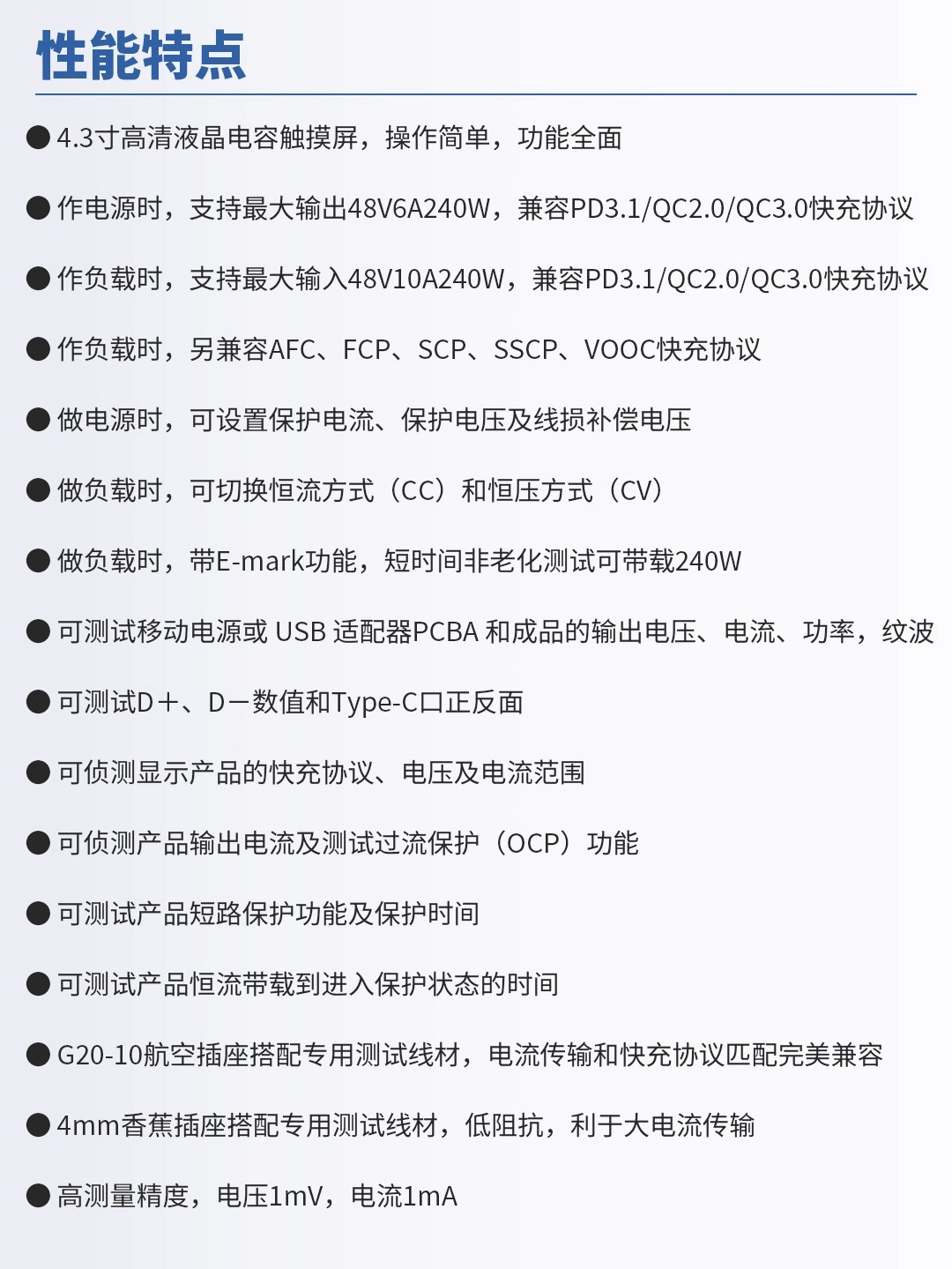

- 双向电源特性
电源模式：支持 48V/6A/240W 输出，兼容 PD3.1、QC2.0/3.0 快充协议，可设置保护电流、保护电压及线损补偿电压。
负载模式：支持 48V/10A/240W 输入，除 PD3.1、QC 协议外，还兼容 AFC、FCP、SCP、SSCP、VOOC 等协议，可切换恒流（CC）/ 恒压（CV）模式。
协议兼容性：覆盖 PD3.1（包括 EPR 模式）、QC2.0/3.0、PPS、华为 SCP/FCP、三星 AFC、OPPO VOOC 等主流快充协议，可自动识别并触发被测设备的快充档位。
- 高精度测量与显示

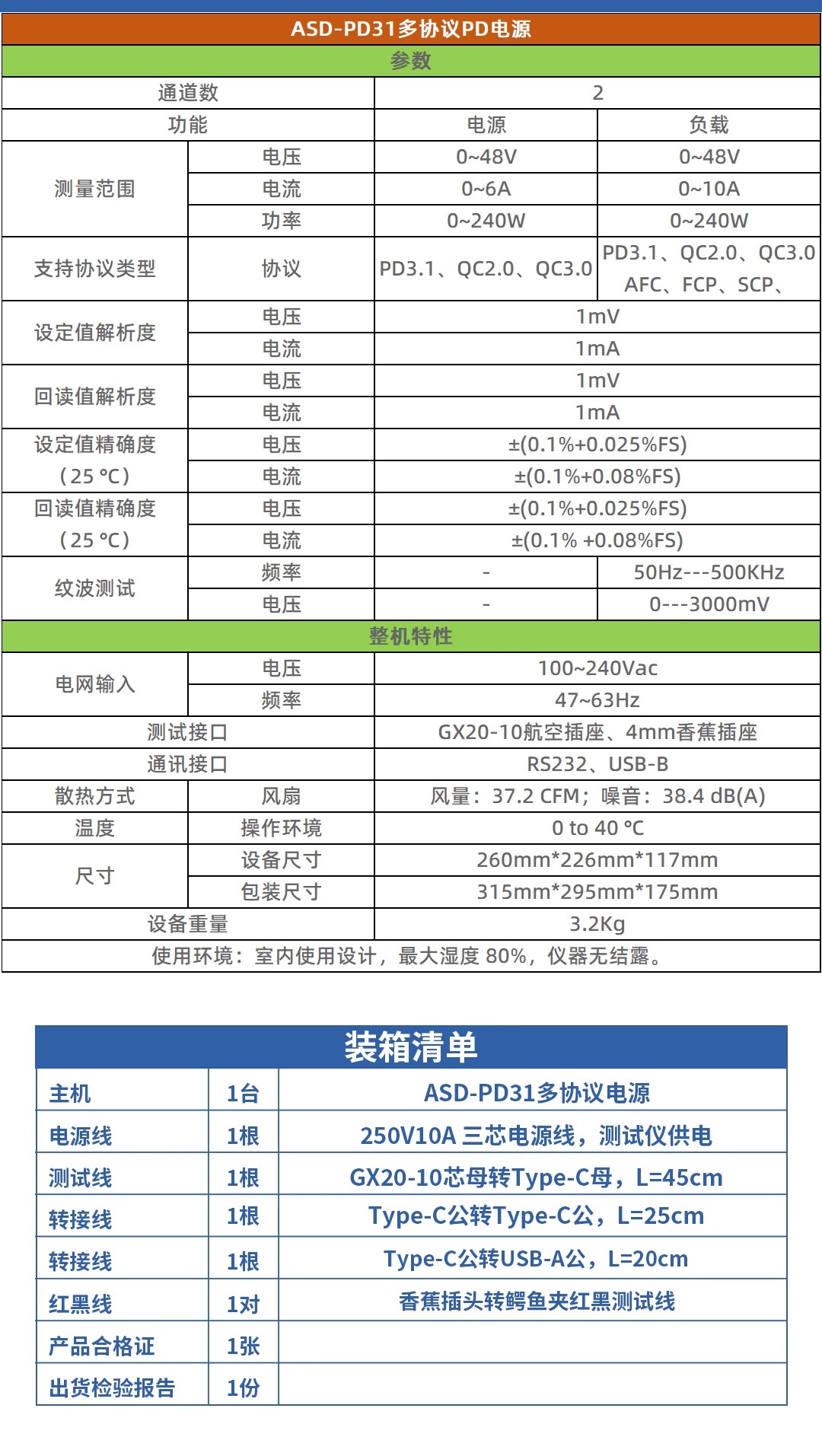

电压测量精度 ±(0.1%+0.025% FS)，电流精度 ±(0.1%+0.08% FS)，纹波测试范围 0-3000mV。
4.3 寸电容触摸屏实时显示电压、电流、功率、协议类型等参数，支持 D+/D - 数值检测和 Type-C 接口正反面测试。

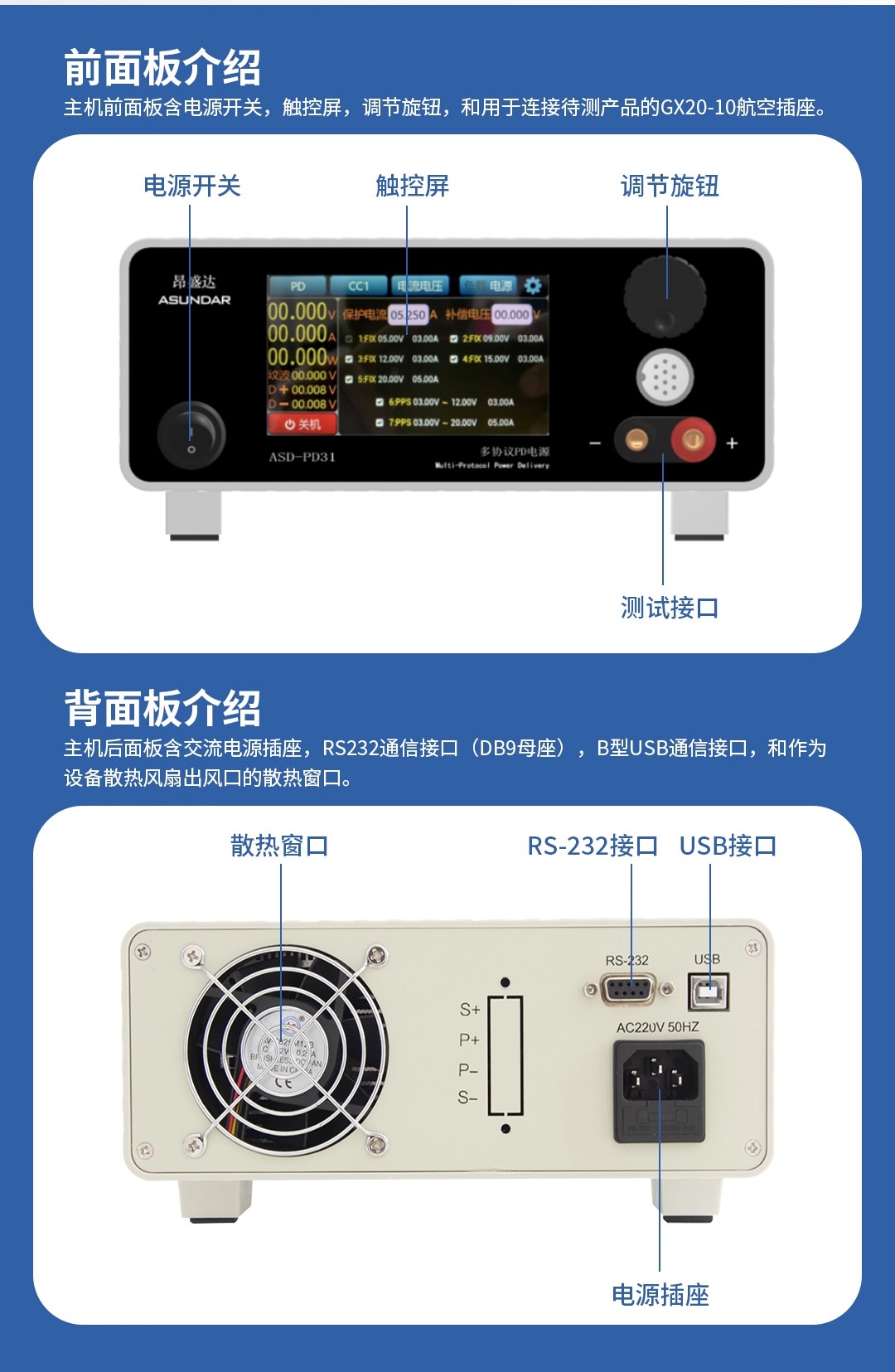

- 接口与扩展性
配备 GX20-10 航空插座和 4mm 香蕉插座，支持大电流传输和协议匹配；提供 RS232 和 USB-B 通信接口，可连接上位机进行远程控制和数据记录。
二、多协议双向电源测试仪操作指南与测试流程
（一）多协议双向电源测试仪基础操作步骤
- 设备连接
用 GX20-10 线材连接被测设备（如充电器或移动电源），确保接口牢固。
接入 100-240V AC 电源，开启设备电源开关。
- 协议设置与测试
电源模式：
进入主菜单→选择 “电源”→点击 “协议选择”，可触发 PD3.1、QC3.0 等协议。例如，选择 PD3.1 模式后，可设置 28V/5A、36V/5A 等 EPR 档位，或通过 “PPS” 选项微调 3.3-21V 电压。负载模式：
选择 “负载”→设置 CC/CV 模式，输入目标电流 / 电压值，可测试被测设备的过流保护（OCP）、短路保护（SCP）等功能。- 自动测试与数据分析
支持一键自动测试，可预设电压、电流、协议等参数，设备自动完成测试并生成报告。
通过 USB 接口导出数据至 Excel 或 CSV 文件，便于后续分析。
（二）多协议双向电源测试仪典型应用场景
- 适配器快充协议验证
连接被测充电器，设备自动识别协议（如 PD3.1），并在屏幕显示支持的电压档位（如 20V/5A、28V/5A）。
手动切换档位或触发 PPS 模式，验证充电器输出稳定性和协议兼容性。
- 移动电源性能测试
在负载模式下模拟手机充电，测试移动电源的输出电压精度、纹波、转换效率等参数。
通过 “E-Marker” 功能检测线材是否支持高功率传输，避免因线缆规格不足导致的功率限制。
- 生产线批量检测
导入预设测试脚本，设备自动完成多端口产品的快速检测，支持 4 路独立负载同时测试（需搭配 ASD909X2 等扩展设备）。
三、固件升级与维护
- 在线升级
设备支持 WiFi 联网升级，进入 “设置”→“固件更新”，选择在线获取最，新版本。
若需手动升级，可从昂盛达官，网下，载固件包，通过 USB 接口导入设备。
- 日常维护
定期清洁散热窗口，避免灰尘堆积影响散热。
长期不用时，建议每 3 个月通电一次以保持电路稳定性。
四、注意事项与故障排除
- 安全提示
测试前确认被测设备的最，大输出参数，避免超过 ASD-PD31 的 240W 功率限制。
进行高压测试（如 PD3.1 48V 档位）时，需使用耐压等级匹配的线材和绝缘工具。
- 常见问题处理
协议无法触发：检查线材是否支持对应协议，尝试更换测试线或重启设备。
数据异常波动：确保设备接地良好，避免电磁干扰；清洁接口氧化层以降低接触电阻。
