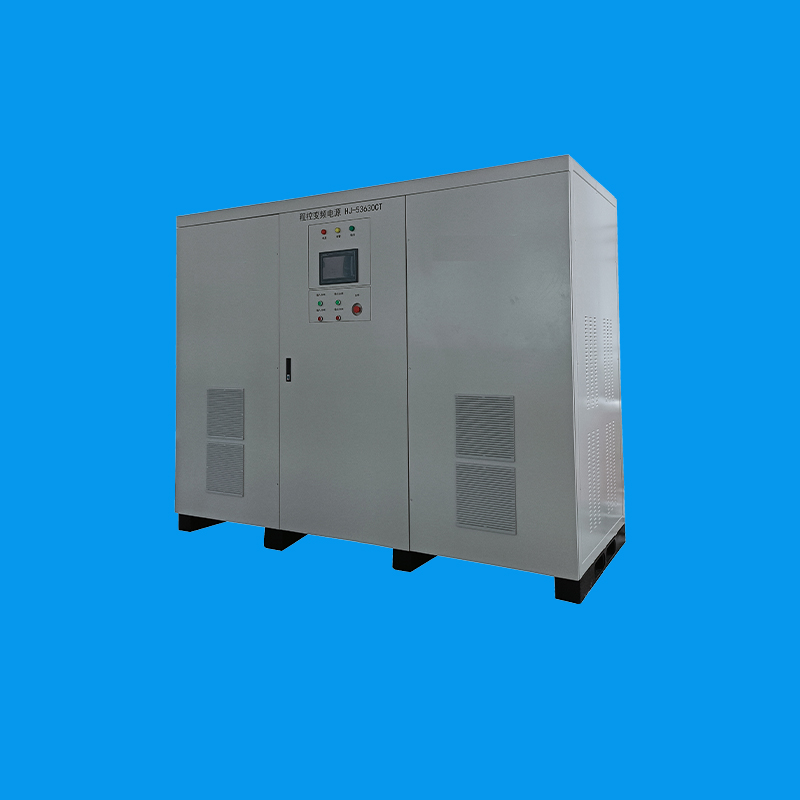

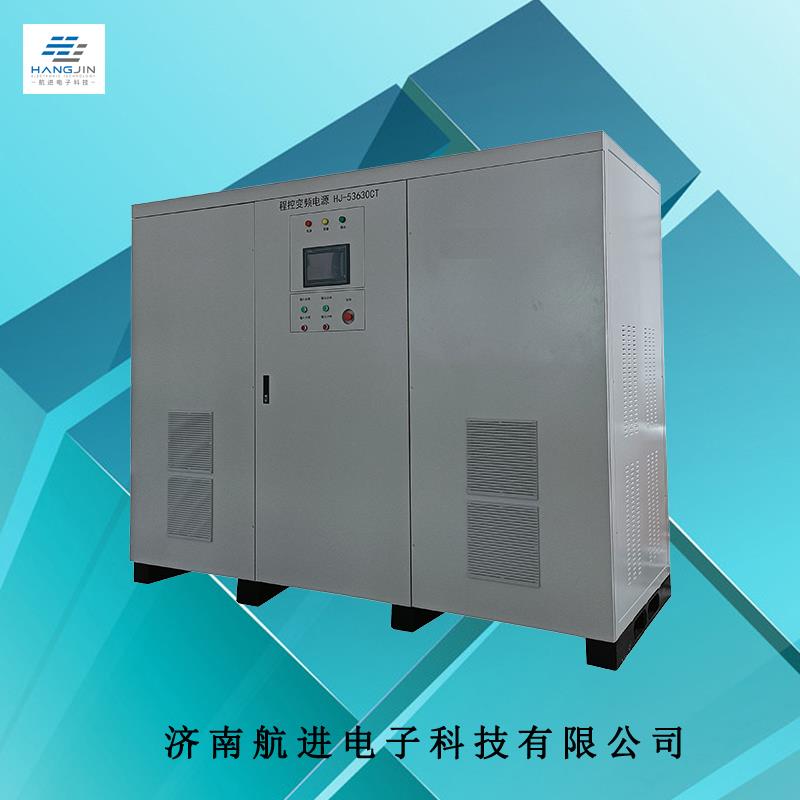

630KVA三相无局放变频电源

一、无局放变频电源设备概述及用途

   HJJF-630k无局放变频电源输出纯净正弦波，达到无局放要求，满足电力变压器局放放电、感应耐压试验过程中对背景条件要求； 可为变压器测试提供试验电源。

二、无局放变频电源设备使用条件

1、周围空气温度

高温度：  40℃（使用）  50℃（储存）;

低温度： -10℃（使用） -20℃（储存）；

日温差： 25K；

2、海拔高度 ：≤1000m；

3、环境相对湿度(在20℃时)： 95%；

4、使用地点： 户内外；

5、无火灾及爆炸危险，不含有腐蚀金属和绝缘的气体存在；

6、有一可靠接地点，接地电阻<0.5Ω；

7、安装放置地点平坦，设备安装倾斜度不大于5°；

三、无局放变频电源技术参数

名称：无局放变频电源

型号：HJJF-630K

容量：630kVA

输入：三相三线+地线 380V ±10% 50/60Hz±5Hz

输出：三相四线+地线 ，变压器隔离输出

电压：0-1000V (L-L)

负载效应：≤±1% FS

电流：363.5A

频率：45.0-300.0Hz 可调节

总谐波含量：≤2%（阻性负载）

波形：正弦波

源电压效应：≤±1%  FS

负载效应：≤±1%  FS

局部放电量：≤10PC

相位角：120°±1°

显示：10吋彩色液晶触摸屏

相电压：分辨率0.1V  精度:±(0.5%读数+(±0.2%量程)

频率：分辨率0.1Hz   精度:±0.02%读数

电流：分辨率0.1A    精度:±(0.5%读数+(±0.5%量程)

功率：分辨率0.1KW  精度:±（0.5%读数+(±0.5%量程)

效率：≥85％

空气噪音：＜80dB  (额定电压下3米处)

控制：具有 电源 故障 输出，指示灯及急停按钮

通讯：RS-485 (modbus rtu 协议) ＆ RJ-45网口 （modbus tcp 协议）

保护功能：过流、短路、过载、过热等保护 保护装置动作后发出报警信号，显示故障信息

过载能力：120%  30S

抗电强度：输入/输出，对机壳：AC1500V/1min ,漏电流＜20mA

绝缘电阻：输入对输出及对机壳：≥20M (DC1000V)；输出对外壳≥20M (DC500V)

使用环境：温度：-10℃～40℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m

外形尺寸(W*H*D)㎜：电源主机尺寸：2700*2200*1100

重量㎏：3500
