- 企业类型：贸易商
- 新旧程度：全新
- 原产地：日本
- 质保：一年
- 特点：测量精准

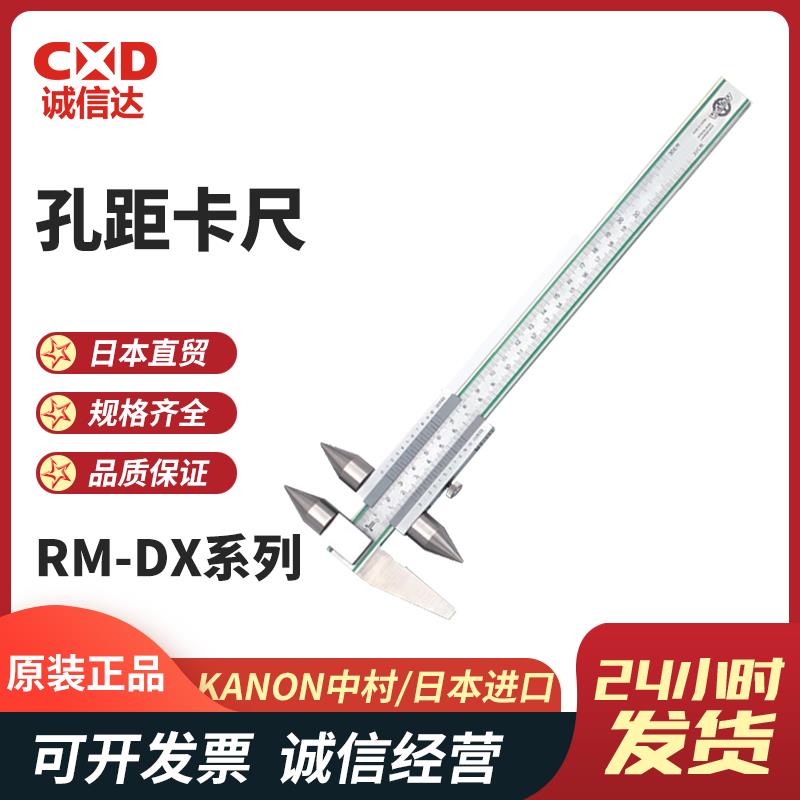

孔距卡尺是一种用于测量两孔之间中心距离的量具，以下是关于它的详细介绍：
结构特点
量爪：孔距卡尺的量爪端头通常为圆锥体，这种设计可以使量爪更容易地伸入圆孔中，并且能够准确地定位在圆孔的圆心点上，从而直接测量出两孔中心的距离。部分卡尺的量爪相对面还可设计为平面，用于测量外径和长度。
尺身与尺框：与普通卡尺类似，由尺身和尺框组成，尺框可在尺身上移动，以实现测量功能。尺身前端固装有一个副尺框，副尺框中套有副尺身，量爪固装于副尺身下端，并可随副尺身沿垂直于尺身的方向做竖直运动，这样的结构设计使得卡尺不仅可以测量同平面上两孔的中心距，还能测量不同平面上两孔间的距离以及两个不同平面间的深度差。

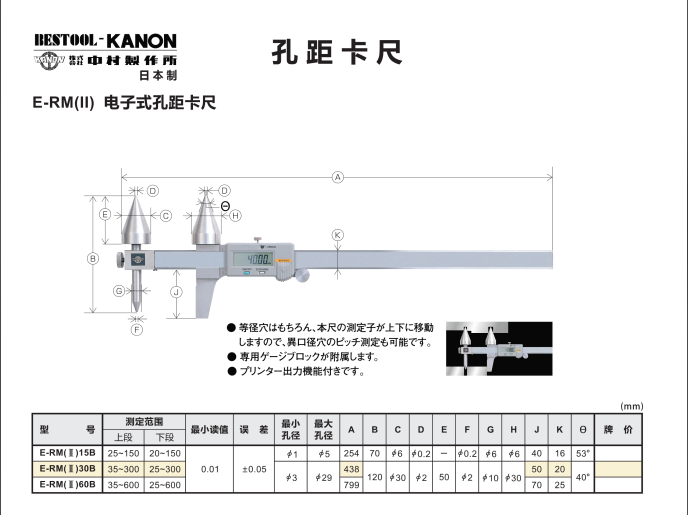

读数显示装置：可以是电子数显装置，也可以是游标。电子数显装置能够直接显示测量数据，读数直观、方便，精度也较高；游标则通过与主尺的配合来读出测量值，需要一定的读数技巧，但结构相对简单，成本较低。
工作原理
将量爪置于圆孔上，两量爪的测量头正好处于圆孔的圆心点上，此时卡尺所测出的读数即为两孔中心的距离。若将两量爪伸入同一孔中，还可测量该内孔直径。
测量方法
同平面孔距测量
准备工作：选择合适精度和量程的孔距卡尺，检查卡尺的精度是否在可接受范围内，如有必要，对卡尺进行校准。
测量步骤：将卡尺的一个量爪圆锥体端头插入第、一个孔中，轻轻向孔的侧面推，使量爪与孔壁平行，确保量爪的测量头位于孔的圆心位置；然后将另一个量爪插入第二个孔中，同样使其测量头位于孔的圆心位置，此时卡尺上显示的读数即为两孔之间的中心距离。
不同平面孔距测量
准备工作：与同平面孔距测量的准备工作相同，选择合适的卡尺并进行校准。
测量步骤：先将固定在尺身前端的量爪通过副尺身调整到合适的高度，使其圆锥体端头能够插入位于上方平面的孔中，并调整到孔的圆心位置；然后移动尺框，使另一个量爪插入位于下方平面的孔中，同样调整到孔的圆心位置，此时卡尺上显示的读数即为不同平面上两孔之间的中心距离。
应用领域
机械制造：在机械加工过程中，需要精、确测量零部件上孔的位置和孔距，以确保零件的装配精度和机械的正常运转。例如，发动机缸体、变速箱壳体等零部件的加工和检测，都离不开孔距卡尺。
电子电器：在电路板（PCB）的制造和维修中，需要测量电路板上各种连接孔的孔距，以保证电子元件的正确安装和电路的正常导通。此外，在电子设备的外壳制造中，也需要测量孔距来确保各个部件的装配精度。
汽车制造：汽车零部件如发动机缸盖、底盘部件等的加工和装配过程中，孔距卡尺被广泛用于测量孔距，以保证汽车的质量和性能。
家具制造：在家具的生产过程中，例如板式家具的组装，需要测量板材上的孔距，以确保连接件能够准确安装，从而保证家具的结构稳定性和外观质量。
