电子游标卡尺是一种结合传统游标卡尺结构与电子测量技术的高精度测量工具，通过电子显示屏直接显示测量数值，具有读数直观、操作便捷、精度高等特点，广泛应用于机械加工、电子制造、精密检测等领域。以下是其详细介绍：

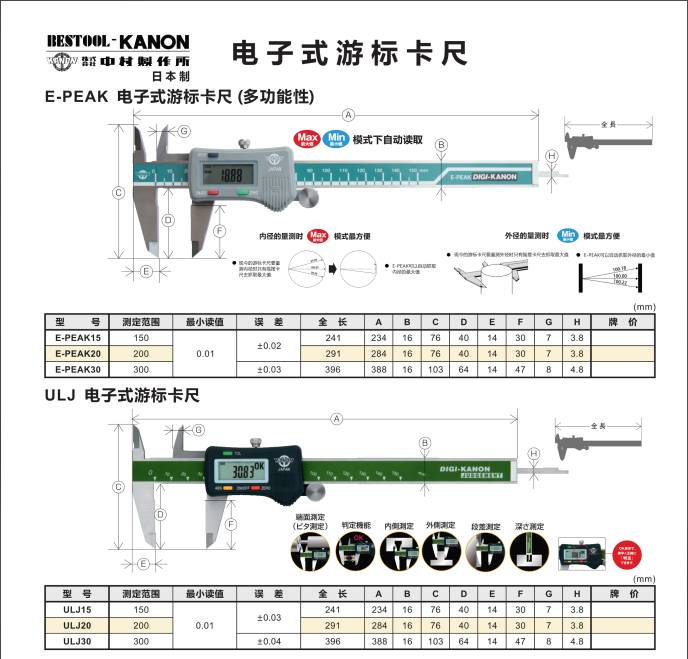

一、电子游标卡尺结构与原理
1. 核心结构
主尺：采用不锈钢或硬质合金材质，刻有毫米（mm）或英寸（inch）的主刻度，作为测量基准。
尺框（副尺）：安装有电子显示屏、控制按键和传感器，可沿主尺滑动，带动测量爪移动。
测量爪：
外测量爪：用于测量外径、长度、宽度等（爪口外侧测量）。
内测量爪：用于测量内径、槽宽等（爪口内侧测量）。
深度尺（部分型号配备）：用于测量深度、台阶高度等。
电子显示屏：多为 LCD 液晶屏，实时显示测量数值，精度可达 0.01mm 或 0.0005 英寸。
控制按键：
ON/OFF：开关机。
ZERO：清零（可在任意位置设置基准值，便于相对测量）。
UNIT：公英制单位切换（mm/inch）。
传感器：常用容栅传感器或磁栅传感器，将机械位移转化为电信号，经电路处理后显示数值。
2. 工作原理
容栅传感器原理：通过动栅极与定栅极之间的电容变化感知位移，位移量与电容量呈线性关系，经模数转换后显示为数字。
磁栅传感器原理：利用磁头读取磁栅尺上的磁信号变化，通过脉冲计数计算位移，精度更高（常用于高精度型号）。
二、电子游标卡尺主要特点
高精度与高分辨率
精度通常为 ±0.02mm，部分高端型号可达 ±0.01mm 或更高；分辨率 0.01mm（普通型）或 0.001mm（精密型）。
读数直观便捷
直接显示数字，无需人工计算游标刻度，避免视觉误差，适合快速测量。
多功能测量
支持外径、内径、深度、台阶等多类型测量，部分型号可存储数据或通过 USB 接口传输至电脑。
操作智能化
一键清零（ZERO）功能可随时重置基准，方便对比测量；公英制切换一键完成。
耐用性强
主体采用不锈钢材质，表面经防锈处理，适应工业环境使用。
三、电子游标卡尺使用方法
1. 测量前准备
清洁：用软布擦拭主尺、测量爪和被测物体表面，确保无油污、灰尘或毛刺。
开机与校准：
按下 ON 键开机，检查显示屏是否正常。
将测量爪闭合，观察显示值是否为 “0.00”；若不为零，按下 ZERO 键清零（或记录零位误差）。
2. 测量操作
外径测量：用外测量爪夹住被测物体（如轴径、厚度），确保爪口与物体垂直，轻推尺框至紧密贴合，读取数值。
内径测量：用内测量爪伸入被测孔或槽内，张开爪口至接触内壁，保持稳定后读数（注意避开孔口倒角）。
深度测量（带深度尺型号）：将主尺端面贴合被测物体基准面，推动深度尺至底部，读取显示屏数值。
相对测量：测量某部位相对于基准值的差值时，先在基准位置清零，再测量目标部位，显示值即为差值。
3. 读数与记录
直接读取显示屏数值，单位由 UNIT 键切换（默认 mm）。
如需高精度，可重复测量 3 次取平均值，减少偶然误差。
四、维护与保养
清洁与防锈
使用后用软布擦净，若接触油污或切削液，可用蘸酒精的布擦拭，避免腐蚀性液体进入内部。
长期存放时，在测量爪和主尺表面涂抹薄层防锈油，放入专用盒内，避免潮湿和碰撞。
电池更换
显示屏闪烁或显示 “LOW BAT” 时，按说明书指示更换纽扣电池（通常为 CR2032），注意正负极方向。
避免过载
严禁用测量爪强行夹持超出量程的物体，或用卡尺当撬具、划针使用，以免损坏传感器或机械结构。
定期校准
每年由专业计量机构校准一次，确保精度符合标准（尤其用于精密检测时）。
五、注意事项
防静电：在电子车间等静电环境中使用时，避免直接用手触摸显示屏或电路部分，防止静电损坏元件。
温度影响：避免在高温（>40℃）或低温（<0℃）环境中使用，温度变化可能导致金属热胀冷缩，影响精度。
数据安全：带数据存储功能的型号，定期导出数据并备份，防止电池耗尽导致数据丢失。
