一、产品特点及说明

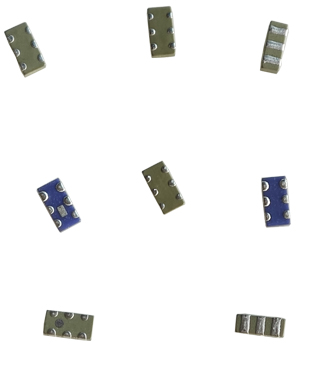

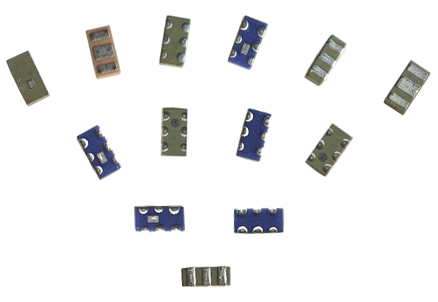

LTCC功分器（低温共烧陶瓷功分器）是一种将一路输入信号能量分成两路或多路输出相等或不相等的器件。同一个功分器的输出端口之前应保证一定的隔离度，按输出方式来分通常分为一分二（一个输入两个输出）、一分三（一个输入三个输出）等。主要技术参数有各端口的电压驻波比，功率损耗（包括插入损耗、反射损耗及分配损耗），相位平衡度，功率分配端口间的隔离度、幅度平衡度，功率容量和频带宽度等。
LTCC功分器（低温共烧陶瓷功分器）具有优良的高频、高速传输、宽通带、高隔离度、低插入损耗、高回波损耗、小型化、焊接方便、高弹性集成化设计、可适应大电流，可承受四瓦特的功率强度内之连续电磁波冲击等特点。利用LTCC工艺技术进一步将电路小型化和高密度化，可提高电路的品质因数，增加电路设计的灵活性。在生产及系统集成方面，LTCC功分器又具有耐高温、寿命长；集成度高，重量轻，体积小、兼容性良好；产品直通率高、一致性好、生产周期短、成本低等优点 。
二、产品型号及参数
| 产品型号 | 频率范围（MHz） | 插入损耗（dB） | 隔离度（dB） | 尺寸（mm） |
| LP21P2150H94 - P02 | 950 - 2150 | ≤ 1.5 | ≥ 15 | 2.0 * 1.25 * 0.95 |
| LP21P2140H57 - P01 | 2110 - 2170 | 3.4±0.4 | ≥ 22 | 2.0 * 1.25 * 0.95 |
三、注意事项及用途
LTCC功分器（低温共烧陶瓷功分器）非常适用于在手机类移动通讯、蓝牙产品、WIFI类产品、汽车电子、高频通讯类产品、平衡式放大器、T/R组件等射频电路等场合。在使用时，但要注意接地端良好接地，否则会影响带外抑制及平坦度指标，焊接时温度不能过高，时间也不能过长，建议使用推荐温度。不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时建议用酒精擦试。
本公司可定制LTCC功分器，LTCC带通滤波器，LTCC低通滤波器，LTCC高通滤波器等器件。
