3800XL-A03-B50电涡流传感器安徽万珑
为旋转机械轴动态监测提供一种简便、安装方便、低成本的在线方式。对主机、辅机设备如汽轮机、压缩机、风机、泵群进行轴振动实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。技术经验探索线圈温度稳定性参数匹配技术，探头采用进口PPS工程塑料高要求二次注塑成型工艺，确保探头密封、稳定、互换等性能。探头-30~+185°C环境正常工作。前置器采用新一代芯片，电路功耗低于8mA，深度负反馈稳定谐振回路技术，稳定性达到0.05%/°C,0.02%/年。电路具有容错设计，任意接线错误不会损坏；接线端子镶嵌自锁保护设计、工程塑料PPS隔离绝缘，抗腐蚀；新的相频性测试和控制方法，动态特性处于国际水平。广泛应用于汽轮机、水轮机、制氧机、离心空压机、研磨机等大型旋转设备位移、振动、等参数的在线监测与故障诊断。传感器常规系列探头规格∮5、∮8、∮11、∮18、∮25、特殊定做∮50等。位移量程2mm、4mm、6mm、8mm、12mm、15mm、20mm、25mm、30mm.提供探头直径从Ф3～Ф60（mm），电缆（延伸电缆）从0.5m～10m等各类规格的电涡流传感器，以其工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，广泛应用于电力、石油、化工、冶金等行业和一些科研单位，对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。供电电源（供电电源输出电流不小于50mA）。前置器输出方式不限幅负电压输出：-22~-26Vdc；探头直径线、线性量程、线性范围、灵敏度、非线性误差、ZHUI小被测轴直径之间关系
| 探头直径（mm） | 线性量程（mm） | 线性范围(mm) | 灵敏度(V/ mm) | 非线性误差 | ZHUI小被测轴直径(mm) |
| Ф5 | 2 | 0.25~2.25 | 8 | 1% | Ф15 |
| Ф8 | 2 | 0.25~2.25 | 8 | 1% | Ф20 |
| Ф11 | 4 | 1.0~5.0 | 4 | 1.2% | Ф33 |
| Ф25 | 12.5 | 1.25~13.75 | 1.28 | 2% | Ф55 |
| Ф50 | 25 | 0.25~2.25 | 0.64 | 2% | Ф120 |
注：非线性误差指实际输出值与理论值(按指标特性方程计算)ZHUI大相对误差。 灵敏度(线性范围内输出差值比线性范围)■
| 探头直径(线性量程)前置器输出 灵敏度 | φ8 mm(2mm) | φ11 mm(4mm) | Ф25mm(12.5mm) | ||
| 代号 | 输出 | 单位 | |||
| 01 | -1.5~-21V | V/mm | 8 | 4 | 1.28 |
| 02 | 4~20mA | mA/mm | 8 | 4 |
安装方式选择

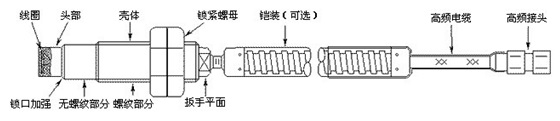

1.标准安装
图5.1 标准安装图
2.反向安装
（方式一）通常用套筒固定于机器外
图5.2.1 反向安装方式
（方式二）φ50探头常用方式
图5.2.2 反向安装方式

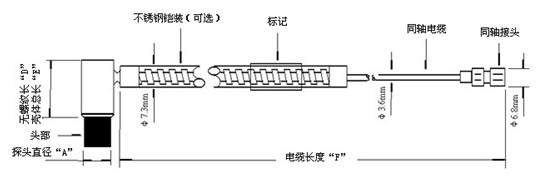

3.电缆侧出
安装轴向空间较小时选用，通常用夹块固定
图5.3 反向安装方式

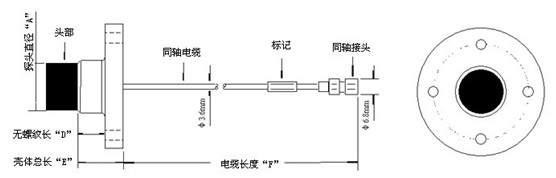

4.法兰安装
安装轴向空间较小时选用，用螺栓固定
图5.4 反向安装方式
除非采用机器外部安装支架安装探头或者安装空间限制，通常选择标准安装类型的探头。
前置器出厂时按40CrMo钢校准，如果被测体材料不是40CrMo钢，订货时应说明被测体材料，出厂时则按指定材料校准。
典型应用示意图
