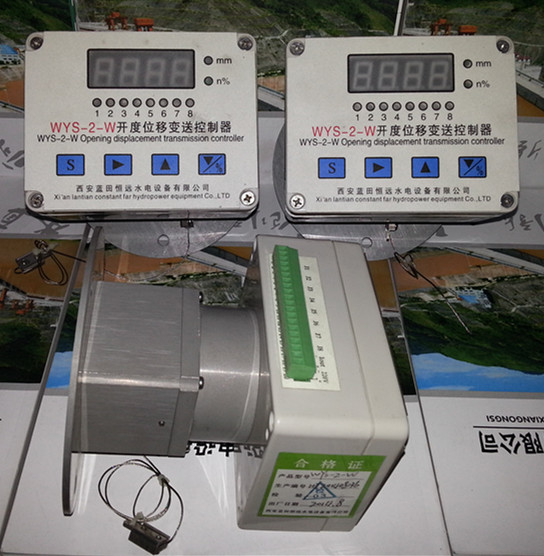

WYS-2-W型开度位移变送控制器由传感器及监测仪表集成在一起,可同时显示位移行程量、开度百分比,并输出六路报警点及模拟量,且各路报警值及量程可任意设置,可完全替代机械式主令开关.

2、技术参数:

u      测量范围：0~2000mm内根据用户要求设定

u      工作电压：DC24V、DC220V、AC220V

u      显示方式：n%百分比和实际行程值（可切换）

u      输出电流：4-20mA（两线制）

u      输出接点：继电器接点六组或八组

u      接点容量:    AC220\ 5A         DC24V\5A

u      ：    0.5%

u      工作温度：-10~65℃

3、仪表设定

1）零点和满度设定：

当变送控制器初次使用时，必须对零点进行修正。方法如下：

先将传感器置于零点，再同时按?和▲键仪表显示“0000”且位闪动，通过▲、▼、?键将此值修改为“1999” 按S键仪表显示“LL”此时确认传感器所在的位置是零点，然后按?,仪表显示“HL” 此时确认传感器所在的位置是行程，再按?键完成设定并退出。

2）设置量程

同时按S和▼键，仪表显示值为0000且位闪动，通过?、▲、▼ 键将密码0002输入，再按S键，仪表显示LC，表示已经进入量程设置，仪表显示0000,将四位数的量程置入. 再按S键设定完成并退出。

   3）设置报警值、回差值：

 回差值定义:当开度上升至某值报警(如100mm),继电器动作.当回差值为0,即开度下降至100mm至继电器返回.若开度在100mm左右波动,则继电器不停动作.则可将回差值设为0. 5,即开度上升至100mm动作, 下降至99. 5mm返回,则不存在继电器抖动现象.

报警值的设置是按百分比设定的，将密码0003输入，按S键仪表显示HC, 再按S键，将回差值置入.再按S键仪表显示BJ1，将级报警值置入，再按S键仪表显示BJ2，进入第二级报警且方法相同。可设置6级或8级报警. 后按S键退出

4）设置报警性质:

      将密码0004输入，按S键仪表显示H-L,开始设置报警性质, 按S键仪表显示“1-H” 或“1-L”,其中 “1”表示路报警“H”表示报警性质( H : 表示实测值高于设定值报警; L :表示实测值低于设定值报警)可通过▲或▼切换为H或L。再按S键分别设置6级报警性质.后按S键退出.

5、显示方式切换：

               按‘▼/n%’键可在百分比和实际值两种显示方式之间切换。
