一、概述

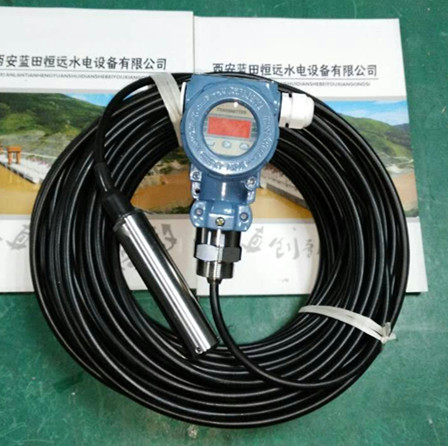

XPT135W系列压阻式液位变送器是一种全密封潜入式扩散硅液位测量仪表。该仪表内部电子元件和关键部件均选用国际高品质和军品级产品，保证该系列产品具有高、可靠性高、长期稳定性好，故障率低等特点。本产品采用独特的密封结构和专用通气电缆，使变送器能长期可靠的在水下及其他液体中使用，性能价格比较高，安装使用非常方便。XPT135W型液位变送器为一体式结构，可长期直接投入水中使用，零位和量程不能调校。

另有全聚四氟结构的耐强酸，强碱产品。

二、技术参数

■ 量程（FS）：1  2  5  10 20  50 100 200mH₂0

■ 允许过压：2倍满量程压力

■ 线性误差：0.2%FS(一般)；     0.5%FS()

■ 稳定性误差：

量程 ＞ 20mH₂O    0.2%FS（一般）；0.5%FS（）

量程≤  20mH₂O   10mmH₂O（一般）；20 mmH₂O()

■ 温度漂移：

零点漂移，%FS/℃ 灵敏度漂移，%/℃量程＞10 mH₂O

0.005(一般) , 0.01()      0.02()

量程≤10 mH₂O  0.01(一般) ,  0.02()      0.02()

量程≤5 mH₂O   0.015(一般) ,0.03()       0.02()

量程≤2 mH₂O   0.025(一般) ,0.05()       0.02()

■ 使用温度范围：－10～80℃;  ■ 贮存温度范围：－40～120℃

■ 传输方式：二线             ■ 电源电压：15～28VDC

■ 输出信号：4～20mADC        ■ 负载(Ω)：＜(u-12V)/0.02A

三、安装方法：

变送器的安装方向为垂直向下安装。在动水中使用时，必须注意使感应面与水流方向平行。

为防止水泵打水时的冲击力抖动变送器和损坏变送器，变送器应远离液体出入口安放。否则应采用钢管保护。

在动水中安装(如河道、库区等)需加静水装置在水道中插入钢管(参见图五)。要求钢管壁厚一些，并在其上不同高度打若干小孔，以阻尼水波和消除动水压力的影响。

    一般用插钢管的方法。要求钢管不能打弯，内径必须大于50mm，在钢管的不同高度上打若干小孔，便于上下提动和水通畅进入。必要时，可在变送器上缠绕钢丝，用钢丝上下提动，以免拉断电缆线。

安装注意

■ 安装地点的液体可能产生的静压力是否会超过变送器的量程。

■ 所测液体是否与变送器的结构材料相适应。

■ 所测液体是否会堵塞变送器的进液孔。
