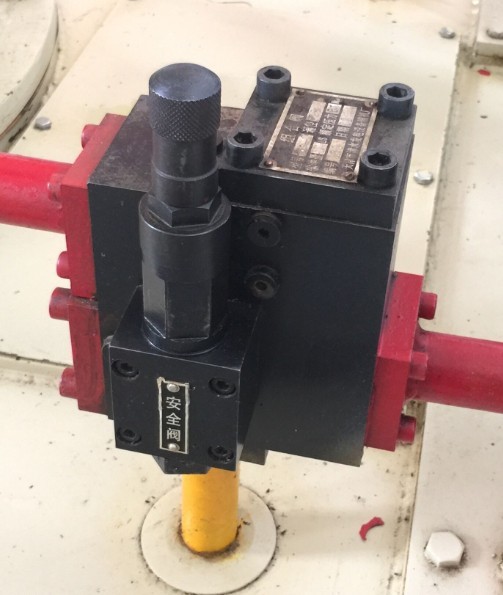

调速器液压组合阀ZHF-40/ZHF-50组合阀

调速器液压组合阀ZHF-40/ZHF-50组合阀

调速器液压组合阀ZHF-40/ZHF-50组合阀

调速器液压组合阀ZHF-40/ZHF-50组合阀

1．概述：

ZHF组合阀是一种具有卸荷、安全、逆止等功能的液压装置，被广泛地应用在供油装置的油泵出口，它的性能好坏直接影响到整个油压装置的性能，是供油装置中重要的液压元件。本公司自行设计制造的ZHF系列组合阀不仅解决了油压装置中安全阀动作不稳定、噪声大、油泵启动冲击大及渗漏点多问题，而且集成化程度高、体积小、结构紧凑、密封型好、过流能力大、使用寿命长。传统的组合阀中先导控制部分一般采用机械型先导阀，而本系列组合阀的先导阀有两种先导阀方式，安全阀采用机械式先导阀，以保证油压装置系统可靠、稳定和安全运行。旁通阀（卸荷阀）采用电磁铁型先导阀，较为先进的电磁阀先导控制方式，可构成油泵在启动时，靠电磁铁的通断使主阀卸荷，达到空载启泵，有效的保护电机泵组及整个油源系统的安全。

2．主要技术参数及配套油压装置对应表：

结构见附图或随机图纸可根据客户需要设计非标形式的组合阀

3.组合阀工作原理

液压系统图中,两个插装阀元件(一个主阀和一个逆止阀)及两个先导阀的符号表示为:

CV1-主阀   CV2-逆止阀   YV1-卸荷先导控制阀   YV2-安全先导控制阀

    ZHF组合阀设有三个油口，组合阀进油口P，出油口P1和回油口T。P口与油泵的出油口相连,出油口P1与压力油罐进口相通,回油口T与油箱相连.本阀由两个插装阀和两个先导阀所组成，它包含了逆止阀、卸荷阀和安全阀的功能。在先导阀YV1，YV2的控制下，主阀CV1完成了开启和关闭的动作。CV2为逆止阀。因为经过了反复的计算及试验，选用了合适面积比的插装阀，所以当组合阀工作时无噪音、无震动、运行平稳。

3．卸荷阀

由于大功率螺杆泵的电动机惯量大，所以从启动到稳定状态需要一定的时间，如果在螺杆泵达到额定流量之前带上负载，则对螺杆泵、液压系统均十分不利。采用卸荷阀可以使螺杆泵启动时处于卸荷状态，直到电动机转速达到一定值后，螺杆泵才能输出额定工作压力和流量的压力油。

卸荷阀是由卸荷先导控制阀YV1与主阀CV1组成。如液压控制原理图之所示，油泵启动时,由于P1的作用,逆止阀CV2处于关闭状态, 卸荷先导控制阀YV1是一个两位四通的电磁换向阀,开始时,电磁铁断电,主阀CV1控制腔的压力油通过电磁换向阀回油,无法建立起压力,油泵压力油流过CV1主油口回到油箱。当油泵启动5－6秒后，电磁铁通电，换向阀换向，CV1控制腔进压力油，使CV1关闭。从而P口压力达到额定压力值，单向阀打开向压力罐供油。停泵后，卸荷先导控制阀YV1又恢复初始断电状态。

4.安全阀

安全阀是为了保证压力油罐内油压不超过允许值而设置的泄放装置，以防止螺杆泵与压力罐过载，保护液压系统安全。安全阀是由安全先导控制阀YV2和主阀CV1组成。如果发生了故障，在系统的压力达到额定工作压力时螺杆泵仍然运转，油压继续升高，这是油压值会超过YV2的弹簧整定值，使YV2动作，YV2动作，CV1控制腔的压力油通过YV2回油。此时，在P口作用下，主阀CV1的阀芯被推开，逆止阀CV2关闭，使油泵工作在一个自循环的状态下，这时压力罐及螺杆泵都能保持在额定的压力下工作，有效的防止了由于液压系统压力过高而损坏元件并造成事故。整个系统的压力可通过先导控制阀YV2的弹簧予紧力来调整。

5.逆止阀

在压力油通往系统前设有一个逆止阀CV2。在油泵启动时，由于P1压力的作用，逆止阀处于关闭状态。油泵启动后，经卸荷阀YV1的卸载作用，直到主阀CV1关闭，P口的压力上升到一定压力克服逆止阀背压，打开逆止阀向压力罐充油。
