- 导轨长度：4000mm
HXTS-4-16/80A起重安全机滑触线
滑触线,单极滑触线,单极滑触线安装,单极组合式滑触线 ,多极滑触线,多极铜排滑触线,多极管式滑触线,多极管式滑触线安装,多极铜排板式滑触线,安全滑触线,行车滑触线,天车滑触线,吊车滑触线 ,起重机滑触线,节能型滑触线
一、产品概述

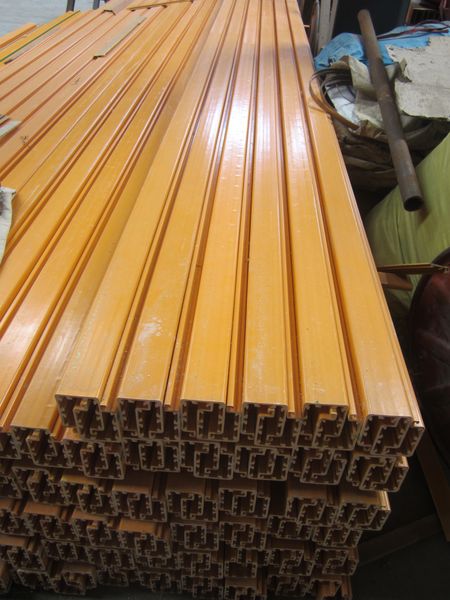

HXTS（L）系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内，嵌入多极铜排作为输电的母线。
HXTS（L）系列碳刷集电滑线导轨是在高强度铝合金管内，嵌入带高绝缘性能工程塑料盒铜排作为输电母线。是我公司在消化国外先进技术基础上研制生产的系列产品。
HXTS（L）系列产品由于采用铝合金外壳，坚固、耐用，使用寿命长，耐高温、辐射，而且有输电线路屏蔽功能。
HXTS（L）型导管滑线是在导管内装有配合紧凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动，同时通过在集电器上配置的多极电刷在导轨上的滑动接触，将导轨上电源可靠地输给移动受电设备的装置。HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
型号规格 | 滑触线截面尺寸（mm） | 极数 | 载流量（A） | 适配内置小车式集电器 | |||
| A | B | C | E | ||||
| HXTS-10 | 94.0 | 64.5 | 17.0 | 103.0 | 4-6 | 50 | JD-（4-6）/25 |
| HXTS-15 | 69.0 | 62.0 | 12.5 | 89.0 | 4 | 80 | JD-4/50 |
| HXTS-20 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 100 | JD-（3-5）/50 |
| HXTS-35 | 70.0 | 62.0 | 15.0 | 90.0 | 4 | 140 | JD-4/50 |
| HXTS-50 | 67.0 | 57.0 | 17.0 | 80.0 | 3-6 | 170 | JD-（3-6）/50 |
| HXTS-70 | 67.0 | 57.0 | 17.0 | 80.0 | 4-6 | 210 | JD-（4-6）/50 |
| HXTS-96 | 77.0 | 77.0 | 18.0 | 96.0 | 3-5 | 300 | JD-（3-5）/100 |
注：1、滑触线标准长度：4m、6m。 | |||||||
