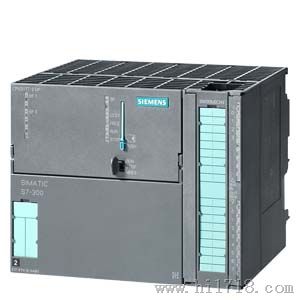

西门子CPU317T-N/DP
销售订货号：67317-7TK10-0AB0
下列技术型CPU 可以提供：
CPU 315T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有中/高要求、同时需要对8个轴进行常规运动控制的工厂。
CPU 317T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有高要求、又须同时能够处理运动控制任务的工厂
西门子S7-300 CPU 具有、所需空间小以及小的维护成本，因此了性价比。
高处理速度；
例如，在 CPU 315-2 DP 中，位运算时，0.05 μs；浮点运算时，0.45 μs，
在 CPU 319-3 PN/DP 中，位运算时，0.004 μs；浮点运算时，0.04 μs
扩展数量
作为装载存储器的 SIMATIC 微型存储卡（MMC）：
可在微型存储卡中存储一个完整的项目，包括号和注释。RUN 模式下也可以进行读/写操作。这样可以降低服务成本
无需电池即可在 MMC 上备份 RAM 数据。
下列故障型CPU 可以提供：
CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障型工厂
CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障工厂
CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 均具有坚固、紧凑的塑料机壳。在前面板上的部件有：
状态和故障 LED
模式选择开关
MPI 端口
CPU 还具有以下配置：
SIMATIC 微型存储卡（MMC 卡）插槽；
MMC 卡替代集成的装载存储器，因此是操作备品。
使用前连接器连接到集成的 I/O 端口（限紧凑型 CPU）
连接 PROFIBUS 总线(限于DP型CPU)
RS 422/485 的连接（ PtP CPU）
连接 PROFINET(限于PN型CPU)
| 67315-6TH13-0AB0 | 67317-6TK13-0AB0 | 67317-6TF14-0AB0 |
一般信息 |
|
|
|
工程组态 |
|
|
|
| STEP 7 V5.4 + SP5 或更高版本和 S7-Technology V4.2 选件包 | STEP 7 V5.4 + SP5 或更高版本和 S7-Technology V4.2 选件包 | STEP7 V 5.4 SP5 或更高版本，S7-Technology V4.2 或更高版本，Distributed Safety V5.4 SP5 或更高版本，S7-F Configuration Pack V5.5 SP7 或更高版本 |
电源电压 |
|
|
|
24 V DC | √ | √ | √ |
功耗 |
|
|
|
功耗，典型值 | 6 W | 6 W | 6 W |
存储器 |
|
|
|
工作存储器 |
|
|
|
| 256 kbyte | 1 024 kbyte | 1 536 kbyte |
|
|
| 256 kbyte |
装载存储器 |
|
|
|
| 8 Mbyte | 8 Mbyte | 8 Mbyte |
CPU 处理时间 |
|
|
|
位操作，典型 | 0.1 μs | 0.05 μs | 0.05 μs |
字操作，典型 | 0.2 μs | 0.2 μs | 0.2 μs |
定点数运算，典型 | 2 μs | 0.2 μs | 0.2 μs |
浮点数运算，典型 | 3 μs | 1 μs | 1 μs |
计数器、定时器及其保持性 |
|
|
|
S7 计数器 |
|
|
|
| 256；编号范围：0 到 255 | 512；编号范围：0 到 511 | 512；编号范围：0 到 511 |
IEC 计数器 |
|
|
|
| √ | √ | √ |
S7 定时器 |
|
|
|
| 256；编号范围：0 到 255 | 512；编号范围：0 到 511 | 512；编号范围：0 到 511 |
IEC 定时器 |
|
|
|
| √ | √ | √ |
数据区及其保持性 |
|
|
|
标志 |
|
|
|
| 2 048 byte | 4 096 byte | 4 096 byte |
地址区 |
|
|
|
I/O 地址区 |
|
|
|
| 2 048 byte | 8 192 byte | 8 192 byte |
| 2 048 byte | 8 192 byte | 8 192 byte |
过程映像 |
|
|
|
| 2 048 byte | 2 048 byte | 2 048 byte |
| 2 048 byte | 2 048 byte | 2 048 byte |
时间 |
|
|
|
时钟 |
|
|
|
| √ | √ | √ |
运行小时计数器 |
|
|
|
| 1 | 4 | 4 |
第 1 个接口 |
|
|
|
接口类型 | 内置 RS 485 接口 | 内置 RS 485 接口 | 内置 RS 485 接口 |
物理 | RS 485 | RS 485 | RS 485 |
功能性 |
|
|
|
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| X | X | X |
DP 主站 |
|
|
|
| 124 | 124 | 124 |
第 2 个接口 |
|
|
|
接口类型 | 内置 RS 485 接口 | 内置 RS 485 接口 | 内置 RS 485 接口 |
物理 | RS 485 | RS 485 | RS 485 |
功能性 |
|
|
|
| X | X | X |
| √；DP(DRIVE)-主站 | √；DP(DRIVE)-主站 | √；DP(DRIVE)-主站 |
| X | X | X |
DP 主站 |
|
|
|
| 64 | 64 | 64 |
通信功能 |
|
|
|
编程器/OP 通信 | √ | √ | √ |
数据通信 |
|
|
|
| √ | √ | √ |
S7 基本通信 |
|
|
|
| √ | √ | √ |
S7 通信 |
|
|
|
| √ | √ | √ |
S5 可兼容通信 |
|
|
|
| √；通过 CP 和可加载的 FC | √；通过 CP 和可加载的 FC | √；通过 CP 和可加载的 FC |
连接数量 |
|
|
|
16 | 32 | 32 | |
环境条件 |
|
|
|
工作温度 |
|
|
|
| 0 °C | 0 °C | 0 °C |
| 60 °C | 60 °C | 60 °C |
组态 |
|
|
|
编程 |
|
|
|
|
|
|
|
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
专门知识保护 |
|
|
|
| √ | √ | √ |
外形尺寸 |
|
|
|
宽度 | 160 mm | 160 mm | 160 mm |
高度 | 125 mm | 125 mm | 125 mm |
深度 | 130 mm | 130 mm | 130 mm |
重量 |
|
|
|
重量，约 | 750 g | 750 g | 750 g |
