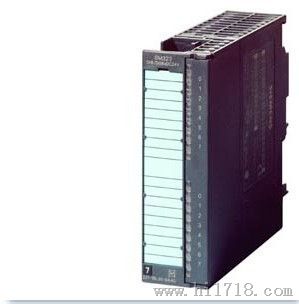

西门子6ES7323-1BL00-0AA0

6ES7 323-1BH01-0AA0

6ES7 323-1BL00-0AA0

6ES7 327-1BH00-0AB0

电源电压

负载电压 L+

• 额定值(DC)

24 V

24 V

24 V

电流消耗

从负载电压L+消耗(空载)，

40 mA

80 mA

20 mA

从背板总线DC 5 V ，

40 mA

80 mA

60 mA

电流消耗/功耗

功耗，典型值

3.5 W

6.5 W

3 W

连接点

所需的前连接器

20 针

40 针

20 针

等时模式

等时模式

x

x

x

数字量输入

数字量输入点数

8

16

8；8 硬接线，8 其他可以单独参数化

同时可控制输入点数

• 所有安装位置

• 可同时控制的输入点数， 40 °C

8

16

16

• 可同时控制的输入点数， 60°C

8

8

16

输入特性曲线符合 IEC 1131, Typ 1

√

√

√

输入电压

• 额定值(DC)

24 V

24 V

24 V

• “0”信号

-30 至 +5 V

-30 至 +5 V

-30 至 +5 V

• “1”信号

13 至 30 V

13 至 30 V

15 至 30 V

输入电流

• “1”信号，典型值

7 mA

7 mA

6 mA

输入延时（在输入额定电压时）

• 标准输入

• 从 "0" 到 "1",小

1.2 ms

1.2 ms

1.2 ms

• 从 "0" 到 "1",

4.8 ms

4.8 ms

4.8 ms

• "1" 到 "0"，小

1.2 ms

1.2 ms

1.2 ms

• "1" 到 "0"，

4.8 ms

4.8 ms

4.8 ms

电缆长度

• 电缆长度(屏蔽)，长

1 000 m

1 000 m

1 000 m

• 非屏蔽电缆长度，长

600 m

600 m

600 m

数字量输出

数字量输出点数

8

16

8；还可以单独参数化为 DI

短路保护

√；电子式

√；电子式

√；电子式

• 响应阈值，典型值

1 A

1 A

1 A

导致电路中断的电压极限

L+ (-53 V)

L+ (-48 V)

L+ (-54 V)

灯负载，

5 W

5 W

5 W

控制一个数字量输入

√

√

√

输出电压

• “1”信号，小

L+ (-0.8 V)

L+ (-0.8 V)

L+ (-1.5 V)

输出电流

• “1”信号额定值

0.5 A

0.5 A

0.5 A

• 0-60°C 时“1”信号允许范围，小

5 mA

• 0-60°C 时“1”信号允许范围，

0.6 A

• “1”信号小负载电流

5 mA

5 mA

• “0”信号残余电流，

0.5 mA

0.5 mA

0.5 mA

阻性负载时输出延时

• “0”至“1”，值

100 μs

100 μs

350 μs

• “1”至“0”，值

500 μs

500 μs

500 μs

2 输出并联切换

• 用于提高功率

x

x

x

• 用于负载的冗余控制

√；仅限同一组的输出

√；仅限同一组的输出

√；仅限同一组的输出

开关频率

• 阻性负载，

100 Hz

100 Hz

100 Hz

• 感性负载，

0.5 Hz

0.5 Hz

0.5 Hz

• 灯负载，

10 Hz

100 Hz

10 Hz

输出总电流(每组)

• 水平安装

• 40 °C时，

4 A

4 A

• 60°C时，

4 A

3 A

3 A

• 垂直安装

• 40 °C时，

4 A

2 A

2 A

负载阻抗范围

• 下限

48 Ω

48 Ω

48 Ω

• 上限

4 kΩ

4 kΩ

4 kΩ

电缆长度

• 电缆长度(屏蔽)，长

1 000 m

1 000 m

1 000 m

• 非屏蔽电缆长度，长

600 m

600 m

600 m

编码器

可连接的编码器

• 2线制BERO

√

√

√

• 允许静态电流（2线制BERO），

2 mA

1.5 mA

1.5 mA

中断/诊断/状态信息

报警

• 报警

x

x

x

诊断

• 自诊断功能

x

x

x

诊断指示灯

• 数字量输出状态显示(绿色)

√

√

√

• 数字量输入状态指示(绿色)

√

√

√

隔离

隔离测试电压

500 VDC

500 VDC

500 VDC

隔离

电隔离，数字量输入

• 通道之间

√

√

x

• 通道间每组点数

8

16

• 通道和背板总线之间

√，光电耦合

√，光电耦合

√，光电耦合

隔离，数字量输出

• 通道之间

√

√

x

• 通道间每组点数

8

8

• 通道和背板总线之间

√，光电耦合

√，光电耦合

√，光电耦合

允许的电势差

不同电路之间

75 VDC / 60 VAC

75 VDC / 60 VAC

75 VDC / 60 VAC

尺寸和重量

尺寸和重量

• 宽

40 mm

40 mm

40 mm

• 高

125 mm

125 mm

125 mm

• 深

120 mm

120 mm

120 mm

重量

• 重量，约

220 g

260 g

200 g
