| 类型 | 数字测振仪 | 品牌 | 恒远 |
| 型号 | ZJS-4 ZJS DEV-T | 测量范围 | 0-1.00MM |
| 测量 | +-0.01MM | 频率范围 | 0.5HZ-2500HZ |
| 尺寸 | 270X134X320（mm） | 电源 | 交直流通用AC85～265V DC110～340V |
智能振动摆度监测装置
一、概述
ZJS-智能振动摆度监视仪是以单片机为处理器的四通道智能数字化仪表。该仪表与电涡流位移传感器相连接可在线监测水轮发电机组主轴X、Y方向的径向振动；与低频振动传感器相连接可在线监测垂直和水平两个通道的振动。为水轮发电机组实时振动、摆度监测信号。
二、特点
以单片机为处理器的四通道智能液晶数字化仪表；
按键选择振动/摆度监测方式；
四通道与显示量程相对应的标准模拟量信号输出；
提供报警状态显示和常开接点输出，每通道两级报警值可单独设定；
具有断电记忆、参数自动保护功能；
完善的系统自检功能；
显示电路采用液晶屏汉字显示，直观，方便查看；
具有RS485（MODBUSRTU）输出功能，便于与全厂计算机监控系统的连接。
三、工作原理
智能振动摆度监视仪由传感器、监视仪表和连接电缆等部件组成。当配接电涡流传感器时即组成摆度监视系统，当配接低频振动传感器时即组成振动监视系统。仪表默认设置为摆度监视仪，通过仪表面板的键码输入可将该仪表设置为振动监视仪。无论仪表设置为何种监视状态，均可接收四个通道信号，并将四个通道的信号独立显示，同时输出与显示值对应的模拟量信号。每一通道可设置两级报警。
四、技术参数
测量信号路数：四个通道
信号形式：振动传感器；电涡流传感器；
测量范围：0～1.000mm（摆度为X或Y方向的对称位移）；
测量：±0.01mm；
信号灵敏度：5V/mm（或2.5V/mm）；
频率响应：0.5Hz～250Hz；
显示方式：四通道4位液晶显示；
电源：DC612V；
输出模拟信号：DC4～20mA（负载电阻≤525V）；
开关量输出信号：8组SPST结点（每通道2级报警）
接点容量：AC220V/0.5A DC220V/0.15A
电源：交直流通用AC85～265V DC110～340V
功耗：8W；
使用环境：温度：0～＋50℃；相对湿度≤85％RH
五、仪表面板说明
1．输出状态指示灯：AL1H~AL4H对应1~4通道信号报警输出
AL1HH~AL4HH对应1~4通道信号二级报警输出
2.单色点阵式液晶显示器：显示监测参数及设置参数
3．按键区：设置操作仪表参数

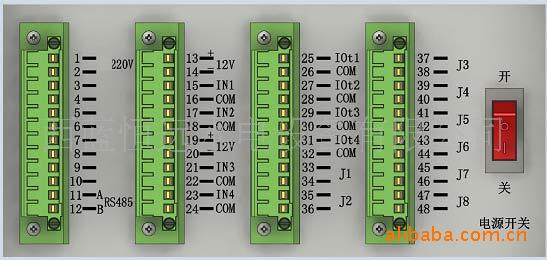

六、接线端子
220V;装置工作电源，交、直流均可，无极性要求。
+12V;传感器电源，与传感器+12V端子相连；
-12V;传感器电源，与传感器-12V端子相连；
COM：信号公共端，与传感器COM端子相连；
IN1~IN4;信号输入端子，分别与1~4通道传感器OUT端子相连。
J1~J8;报警输出端子，分别对应1~4通道监测信号一、二级报警；
Iot1~ Iot4：4~20mA输出端子，分别与1~4通道监测信号对应
