SWJ-2水位监测仪 SWJ-2水位监测仪

SWJ-2 SWJ-3位水监测仪

一、概述

   型水位监测仪接受液位变送器送来的模拟信号，经A/D转换送CPU处理计算，直观显示水位值，并输出四路报警输出、一路模拟量，RS485通讯，且量程、海拔高度、报警值可通过按键任意设置。

SWJ-2型水头监测仪接受上,下游两路液位变送器送来的模拟信号，经A/D转换送CPU处理计算，直观显示水头值，并输出四路报警输出、一路模拟量，串行RS485通讯(可选)，且量程及报警值可通过按键任意设置。

二、特点

单片机系统采用内部分频后产生测量定时脉冲，测量，长期不变；

4路输出信号经过放大后驱动继电器输出，其中4个动作点与报警值可设定；

先进的WATCHDOG和电压监控电路能对计算机的工作情况进行监控

三、技术参数

测量信号：液位变送器/差压变送器

测量：非线性度＜0.25%

数显内容：  水位值/水头值  4路报警输出整定值。

开关量输出信号：4路，每点可由用户在所定范围内整定。

输出接点容量：   5A/250VAC，5A/30VDC

工作环境：      温度0～50℃湿度＜85%

外形尺寸：      盘装160×80×250mm

电源：           110V/220VDC或AC110/220V/50Hz

功耗：           10W

四、面板说明

1.        1~4输出状态指示灯：输出继电器动作状态指示

2.        LED数码管显示窗：显示参数

3.      按键区：设置操作仪表参数

五、接线端子

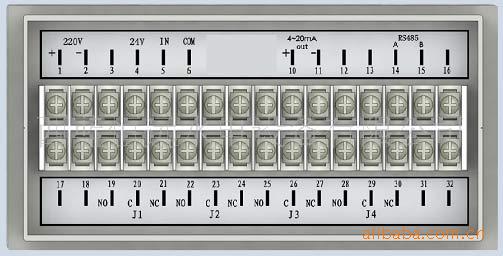

SWJ-1接线端子

电源：本仪器无电源开关，电源接上以后便长期连续运行；

24V：为脉冲传感器供电电源；COM：变送器供电电源负极；

IN：变送器信号输入；        OUT：变送器信号输出；

4～20mA：电流输出端子；JI~J4:报警接点输出；

220V：电源输入；           RS485：通讯口A、B端。

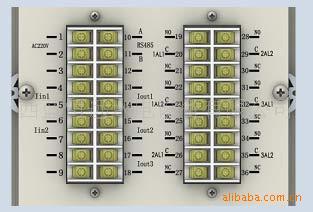

SWJ-2接线端子

电源：本仪器无电源开关，电源接上以后便长期连续运行；

24V：为脉冲传感器供电电源；COM：变送器供电电源负极；

IN1：变送器信号输入；   4～20mA：电流输出端子；

JI~J4:报警接点输出；        220V：电源输入；

RS485：通讯口A、B端。
