| 类型 | 数字测振仪 | 品牌 | 恒远 |
| 型号 | DEV-T | 测量范围 | 0~1.0mm |
| 测量 | ±0.01mm频率响应：0.5~250Hz 灵敏度：5V/mm | 频率范围 | 轴位移： 测量范围：0~20mm 分辨率：±0.1mm 线性范围：2~22mm非线性误差：≤5% |

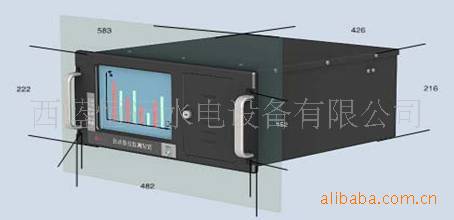

| 尺寸 | 583X482X222（mm） | 电源 | AC220V±10% 50Hz 或 DC220V±10% |
一、概述
振动摆度是工业过程中常见的监测参量,DEV-T振动摆度监测装置主要对电力行业的发电机组振动摆动工况进行实时监控，将需要监测的振动摆度量集中采集，每个通道可以灵活的定义（名称和振摆类型区分），显示及报警处理，并可将测量信号送上位机或其它监视装置。此装置广泛应用于电力行业自动化系统监控。
二、特点
■ 可靠性高：全套装置均采用可靠工业控制产品，技术成熟、抗干扰能力强，环境适应范围广；
■ 功能完善：本装置以WINDOWS操作系统为平台，显示功能齐全，可以棒图，实时曲线显示测量值，设定参数，报警延时，历史曲线等功能。另外装置还具有自检报警输出，监测点模拟量输出，电源监控及装置运行等功能；
■ 通讯为可选配置：采用串行接口（支持MODBUS RTU通讯协议）；
■ 使用维护简单：装置内部部件为模块式结构，诊断信息详细清晰，使用维护简单。
三、技术参数
■输入通道数：8~12通道（其它定制）
■模块性质：
主模块：硬件：工业PC（10.4’’液晶触摸屏）软件系统：WINCE+专用软件
电源模块：系统供电（可冗余配置）
信号调理模块：每模块监测4通道参量16位单片机为器件
■参量类型：
振动： 测量范围：0~1.0mm
：±0.01mm频率响应：0.5~250Hz 灵敏度：5V/mm
摆度： 同振动参数
轴位移： 测量范围：0~20mm 分辨率：±0.1mm 线性范围：2~22mm非线性误差：≤5%
压力脉动：测量范围：0~2.0Mpa非线性误差：≤1% 分辨率：1Kpa（0.1m水柱）
■显示：

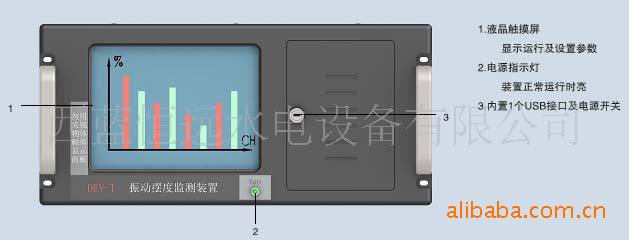

显示方式：10.4’’液晶 彩色640×480点阵
显示内容：模块状态参数：安装状态、通讯状态、报警状态
■模块监测参数：数值显示、棒图显示、曲线显示
报警：
报警级数：每通道2级
报警性质：报警性质
报警输出：继电器接点输出 （SPST）
接点容量：2A/AC220V
报警延时时间:0.5S～6S
■输出：输出形式：4~20mA (负载阻抗≦500Ω)
■传感器电源：电压等级：+12V /1.2A -12V/1.2A +24V/0.4A 装置内部提供
■通讯：RS485（MODBUS RTU）
■供电电压：AC220V±10% 50Hz或DC220V±10%
■功耗：275W
四、工作原理
现场振动、摆度传感器信号分别接入装置内部智能信号调理板(EPB)，每块信号调理板(EPB)可处理4路传感器信号。信号调理板将高速采集数据信号处理后通过RS485通讯接口（MODBUS RTU）送入TPC（10.4〞液晶触摸屏工业PC），TPC将接收信号进行标度变换、显示记录、越限判断等处理，处理结果反馈至信号调理板，信号调理板依TPC反馈结果进行AD转换、开关量报警输出。TPC作为装置部件除完成上述动作外，同时将装置采样处理后的终结果通过RS485通讯接口（MODBUS RTU）输出。
装置功能
■监测报警
本装置巡回检测12路振动摆度监测点，当振动/摆度超出报警设置值时，装置输出报警信号。
所有监测通道数据可有实时趋势曲线、历史曲线及棒图,历史报表等多种显示方式在液晶屏上显示，显示清晰直观。
■参数设置功能
本装置可对每一路振动/摆度监测信号进行报警值设置，设置内容包括：振动/摆度，高/高高设置值，通道名称，报警输出，延时设置值。同时提供与报警值对应的报警接点信号输出。
■通讯功能
本装置满足监控通讯要求，可选配通讯功能。通讯采用RS485接口，通讯协议采用MODBUS协议，也可按指定协议编制通讯功能（例如：以态网通讯协议接口）。
