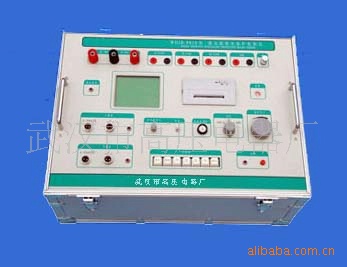

一、概述

　　本仪器能够单独提供直流电压、直流电流、交流电压、交流电流或同时提供直流电压、直流电流、并提供毫秒表同步计时测量，适用于单路空接点和带电接点的断开、闭合时间测量，正负脉宽测量，动作、返回电压（流）测量，双路信号时间间隔测量和整组测试。

　　本仪器属智能型仪表，以大屏幕液晶显示屏作为界面，操作均采用会话方式，人机界面友好，操作简单，配备有TPUP－40型微型打印机，用来打印测试结果。整机模块化设计，便于维护，体积小，重量轻，携带方便，是一种的具有较价格比的新型继电保护校验仪。

二、主要特点

1、测量范围广，既可用单通道空接点测量常开和常闭接点的闭合及断开时间，也可用单通道信号测量正、负脉冲宽度。

2、时间测量的量程大、分辨率强、准确度高。

3、交直流电压电流显示采用四位半的数字式电表显示，读数直观。

4、输入信号容易触发，范围较宽的外部触发（正、负脉冲）电压可触发输入信号。

5、电源输出种类多，实验时选择余地大；既有交流电压、电流输出，也有直流电压、电流输出，还有固定的110/220V直流输出可与其它任意的输出同时输出。各种输出具有完善的过载、短路保护。

6、本仪器采用大屏幕液晶显示屏作为人机会话界面，操作按键方式，人机界面友好，操作方便。

7、配备有TPUP－40型微型打印机，便于及时记录、打印测试结果。

8、本仪器采用铝合金型材机架，强度高，重量轻，外壳为铝合金箱，便于携带，牢固耐用。存放时不易受潮和灰尘的污染。使仪器得到妥善保护，仪器的使用质量。

三、主要技术指标

3.1、测量范围

3.1.1、单通道空接点可测量

　　常开接点断开时间     常开接点闭合时间

　　常闭接点断开时间     常闭接点闭合时间

　　动作电压（流）         返回电压（流）

　　返回系数

3.1.2、单通道信号可测量

　　正脉冲宽度             负脉冲宽度

3.1.3、双通道信号可测量

　　双路信号的时间间隔，起止信号可以是“正跃变”、“负跃变”、“空接点”中任意一种。

3.2、时间测量

　　量程99，999.9ms，分辨率0.1ms，

　　准确度等级：0.01％&plun;1个字。

3.3、电压测量

　　交直流电压采用四位显示，分辨率0.1V，准确度等级0.5级。

3.4、电流测量

　　交直流电流采用四位显示，分辨率0.01A，准确度等级1级。

3.5、对输入信号触发电压4V－250V均可触发。

3.6、电源输出

①交流电压输出：

0～250V连续可调，过载保护电流大于等于3.1A，输出功率750VA；

②交流电流输出：

0～100A（或0～20A）连续可调，冲击功率1000VA，具有短路过载保护，过载保护电流大于105A（或22A），输出功率750VA；

③直流电压输出：

0～250V连续可调，并有110V和220V的固定直流电压输出，具有过载保护，过载保护电流大于等于2.3A；

④直流电流输出：

0～10A连续可调，功率为100VA；

⑤直流电压0～250V和直流电流0～10A可同时输出，固定输出ZCH 110V/220V可与任意输出同时输出；

3.7、供电电源：交流220V&plun;10%，频率50Hz&plun;2Hz；

3.8、输出功率：750VA；

3.9、使用环境温度：25&plun;10℃；相对湿度＜80%RH。
