一、概述：
TAG6000型语言无线高压核相器是在法国无线高压核相器的基础上改进研制而成。本产品采用优质进口集成电路，工作稳定可靠。在辩别相位上优先于法国技术，采用语言提示相位是否相同。

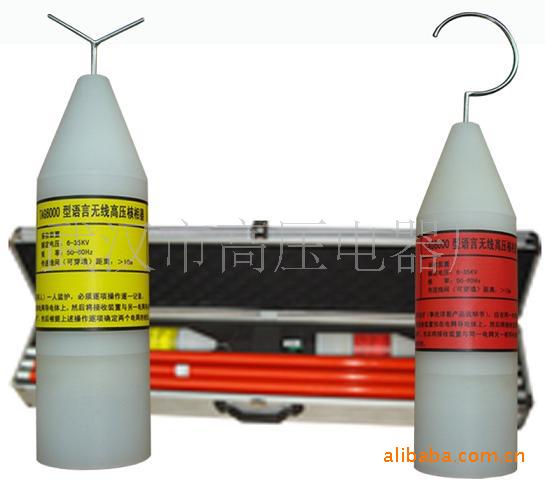

TAG6000型语言无线高压核相器由两个部分组成。一个发射装置（包括电压探测、发射器、绝缘操作杆）；另一个是接收装置（包括绝缘操作杆）。
TAG6000型语言无线高压核相器主要优点在于去掉了连接两个电网（电源）两端的引线（检测距离可达10米），可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便。
TAG6000型语言无线高压核相器在使用中，先将发射装置挂在被测电网导电体上。然后将接收装置接触另一被测电网导电体。如果被测的两个电网的相位相同，接收装置会发出语言重复提示：“相位相同”。如果被测的两个电网的相位不相同，接收装置会发出语言重复提示：“注意，相位不相同”。
二、其本原理：
发光 |
检测头 |
电压识别 |
相位识别 |
电源开关 |
显示电路 |
编码电路 |
发射电路 |
发射 |
发射装置电气方框图 |
发射装置的检测头检测出被测电网导电体上的电压信号送到电压识别电路，识别电路识别出电压信号后，启动电源开关向各部份电路提供电源，同时驱动显示电路使发光管发光。检测头检测出的相位信号送到相位识别电路，识别出的相位信号经过编码电路输出编码信号分别进入显示电路和发射电路，使发光管闪烁，发射电路通过发射天线向外发射出相位的高频编码信号。
接收电路 |
电压识别 |
相位识别 |
电源开关 |
显示电路 |
语言电路 |
音频放大 |
发 光 |
发 声 |
检测头 |
解码电路 |
接收装置电气方框图 |
接收装置的检测头检测出被测电网导电体上的电压信号送到电压识别电路，识别电路识别出电压信号后，启动电源开关向各部份电路提供电源，同时驱动显示电路使发光管发光。接收电路接收到的高频编码信号经解码电路转换成相位信号，一路送入显示电路使发光管闪烁，另一路同检测头检测出的相位信号一起送入相位识别电路，识别出的相位信号驱动语言电路发出相应的语言音频信号，由音频放大电路推动喇叭发出声音。
三、特点：
1﹑没有任何连接线，使用方便。
2﹑采用无线信号传输，不受环境影响。
3﹑发光管指示，工作状态一目了然。
4﹑语言提示相位是否相同。
5﹑识别相位迅速，不超过5秒钟。
6﹑不论是发射装置还是接收装置都可当验电器使用。
7﹑电源开关在有信号时自动打开。
四、其本性能：
1﹑使用温度：0℃~40℃
2﹑储存温度：-10℃~50℃
3﹑相对湿度：＜85%
4﹑传输距离：＞10米
5﹑发射频率：315MHz
6﹑电 源：9V层叠电池（发射﹑接收各一节）
7﹑静态电流：＜1uA（发射及接收）
8﹑输 出：灯光（发射装置）；语言及灯光（接收装置）
9﹑语 言：相位相同（同相）；注意，相位不相同（异相）
10﹑电压等级：6~10KV﹑35KV﹑110KV﹑220KV﹑330KV
11﹑尺寸及重量：略
