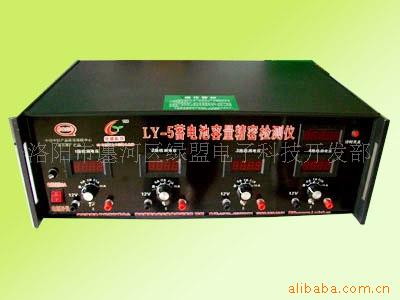

LY-5蓄电池精密放电仪

LY-5蓄电池容量精密检测仪采用精密电子电路，可同时对12V四只蓄电池进行5A/7A/8.5A/10A恒流放电检测，度高，，使用方便。例如，用户对新出厂12V/10A蓄电池进行5A检测，正常可放电120分种左右，用户可对比判断蓄电池容量。

一、技术参数

输入电压：220V(&plun;10% )

检测电池电压:12V（单只电池）

检测电池容量：10～24AH

放电电流设定:5A、7A、8.5A、10A

电压显示：00.00-99.99 V

电压显示:&plun;0.1V

放电截止电压:10.5V（&plun;0.1）

外型尺寸:570×400×200（mm）

机箱后板保险管：220V/3A

二、使用说明

1、插上220V电源，打开电源开关。红色“电源指示灯”点亮，这时四路数字电压表同时点亮，分别显示：“00.00”或“- 00.00” 。

2、把仪器附件中所带的输出连接线一端跟仪器输出端子接好，红线（正）接仪器上红色端子，蓝（黑）线（负）接仪器上黑色端子（注意正负不可接反）。另一端跟需要检测的单只12V电池连接好，红线接电池的正，蓝（黑）线接电池的负。

注意：所检测电池电压需与机器额定电压一样，并且机器连线与电池的正负接线正确，否则，蓄电池容量检测仪无常工作并导致电路损坏。

3、转动放电电流调节开关，选择放电电流。12V/10-12A电池选5A；12V/14AH电池选7A；12V/17AH电池选8.5A;12V/20AH选10A。

4、蓄电池放电截止电压为10.5V（&plun;0.1V），当被检测的电池电压下降到10.5V 时，微电脑报警器发出报警,记录放电时间后，电池检测即可终止。（如用户关闭报警开关仍可继续放电）。

5、放电完毕后，务先转动放电调节开关到“关”停止放电，再拔下电池一端连线，后关毕电源，拔下电源插头。

三、蓄电池容量计算公式

放电时间×放电电流=电池容量。例如：如果电池外壳标称容量为10AH，放电2小时，放电电流设定为5A，那么检测的容量为：2×5=10AH（安时）。

四、注意事项

1、本仪器为精密电子仪器，要放置在通风良好的桌面上使用。

2、电池在检测过程中会放出热量，仪器的后面板要距离墙不少于20厘米。仪器侧面的散热孔不能被堵住，以免影响通风散热，造成仪器损坏。

4、仪器使用时应先打开电源总开关，待电池夹好后，再打开放电开关。仪器不用时，应先关闭放电开关，再关闭总电源开关，严禁带电插拔电池连线，以免造成机器损坏。

5、非本厂人员不得打开仪器，否则后果自负。

6、使用时应严格按操作说明使用，严禁正负接反。严禁多只电池串连使用，否则会造成仪器损坏。

五、售后服务

本仪器自销售之日起，一年内保修，保修期内维修（人为造成仪器损坏除外）。我公司对产品负责维修，过保修期的只收取配件费。

销售电话：     0379

售后服务/技术咨询：

更多产品请查询网址:www.Lydz8.cn

      保 修 单

客户名称：                                       ____

客户地址:

客户电话:

产品型号:

购买商号:

购买日期:

保 修 细 则

1、此卡不能遗失涂改。

2、仪器被非指定人员作任何更改、维修、此保修卡无效。

3、仪器须按本公司指引进行安装，保养或操作。

4、错误的电源供应而导致的仪器损坏，本公司概不负责。

5、产品上的任何标记更改或去除，本保修卡无效。

备注：下列情况之一不在保修范围。

1、   使用不当，人为造成出现的问题。

2、   负荷使用，烧坏变压器及元件。

3、  随便拆机、任意更换与机保险不相的保险。
