单相两线导轨式安装2P LCD显示电能标

用途

DEM015SJ型DIN导轨式安装单相电子式有功电能表系我公司采用微电子技术与大规模集成电路，应用数字采样处理技术及SMT工艺等技术研制开发的拥有自主知识产权的小体积的新型单相两线有功电能表。该表已通过国际的KEMA实验室的检测，其性能合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接地测量额定频率为50Hz或60Hz单相交流中负荷的有功电能的消耗。该表由带白色背光源的8位LCD显示器显示有功用电量，具有性好、体积小、重量轻、外形美观、安装方便等特点。目前该表的正在中国审核中。

功能特点

● 35mm DIN标准导轨安装，合DIN EN 50022标准。

● 2宽度(模数17.5mm)，合DIN 43880标准。

●标准配置7+1位(.1kWh)带白色背光源的LCD显示，可选择不带背光源的7+1位普通LCD显示(产品配置代码SK)。

●标准配置无源电能脉冲输出(有性)，可选择无源远动电能脉冲输出(无性)，方便与各种AMR系统联接，合IEC 62053-31和DIN 43864标准。

●两个LED分别指示电源状态(绿色)和电能脉冲信号(红色)。

●自动检测负荷电流潮流方向，并在LCD上指示(当LCD显示HELP 1时，代表电流潮流反方向)。

●单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，合IEC 62053-21标准。

●直接接入式使用，有两种接线方式可供选择，标准配置S型接线，可选择U型接线(产品配置代码UJ)。

●延长型接线端子盖，保护用电。

技术参数

型号

参比电压(V)

电流规格

(A)

起动电流

(A)

缘性能

DEM015SJ

1级

127

230

10(100)

0.04

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

*若需要不同的参比电压或电流规格请咨询本公司的销售人员。

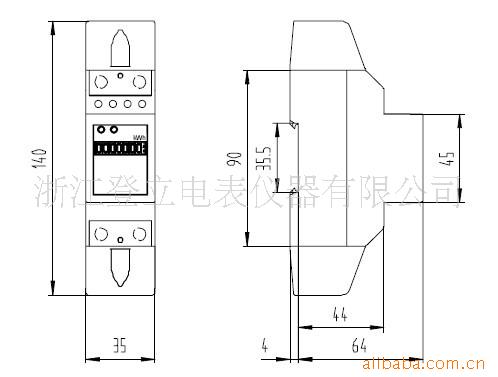

外形及安装尺寸

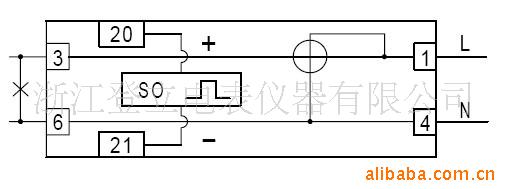

接线图(S型)

接线端子

说明

1

相线进线

4

中性线进线

3

相线出线

6

中性线出线

(底端进线，出线)

20和21

无源电能脉冲输出端口
