三相四线导轨式安装带RS485通讯电能表

用途

DEM021GC型DIN导轨式安装三相四线电子式有功电能表系我公司采用微电子技术与大规模集成电路，应用数字采样处理技术及SMT工艺等技术研制开发的拥有自主知识产权的三相四线有功电能表。该表技术性能合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接地测量额定频率为50Hz或60Hz三相四线交流中负荷的有功电能的消耗。该表由7位LCD显示器显示有功用电量，并且内置有远红外和RS485通讯模块，方便与各种AMR系统联接，具有性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国颁发的证书，号ZL07349.1，其它的正在审核中。

功能特点

● 35mm DIN标准导轨安装，合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 10宽度(模数12.5mm)，合/T7121-1993标准。

●可选择6+1位(999999.1kWh，默认)或5+2位显示，由用户通过远红外或RS485数据通讯端口任意设置。

●装备有一个有性的无源近距离电能脉冲输出端口和一个无性的无源远动电能脉冲输出端口(脉冲输出速率为10或100 imp/kWh可选择)，合IEC 62053-31和DIN 43864标准。

●装备有一个远红外数据通讯端口和一个RS485数据通讯端口，标准配置通讯协议合DL/T645-1997标准，可选择其它通讯协议。

● 6个LED分别指示每相电源状态和近距离电能脉冲信号和远动电能脉冲信号以及数据通讯状态。

●自动检测负荷电流潮流方向，并由一个单独的LED指示。

●单方向三元件测量三相四线有功电能消耗，与负荷电流潮流方向无关，合IEC 62053-21标准。

●标准配置S型接线(底端进线，出线)，直接接入式使用，可选择接入式使用(产品配置代码FC)和PT & 接入式使用(产品配置代码EC)。

●标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电(产品配置代码GF)。

技术参数

型号

参比电压

(V)

电流规格

(A)

起动电流

(A)

缘性能

DEM021GC

1级

3×127/220

3×230/400

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

*若需要不同的参比电压或电流规格请咨询本公司的销售人员。

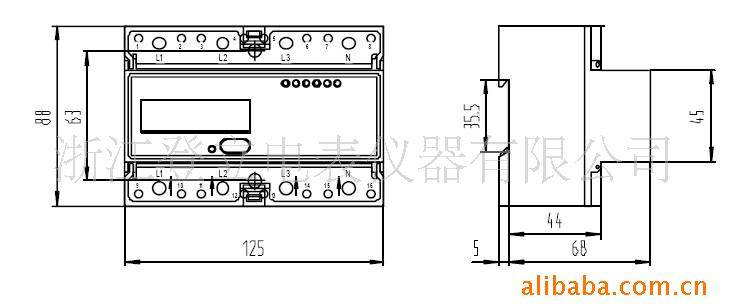

外形及安装尺寸

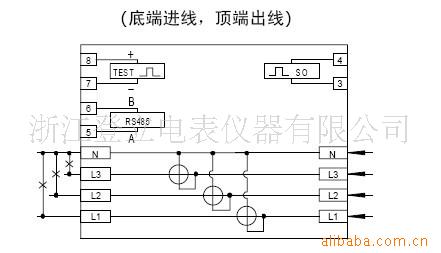

接线图(S型)

(底端进线，出线)

接线端子

说明

L1

L1相线

L2

L2相线

L3

L3相线

N

中性线

7和8

无源近距离电能脉冲输出

5和6

RS485数据通讯端口

3和4

无源远动电能脉冲输出
