单相复费率导轨式安装电能表

用途

DEM031AL型DIN导轨式安装单相电子式多费率有功电能表系我公司研制开发的拥有自主知识产权的单相两线三费率(分时计费)有功电能表。该表技术性能合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能地测量额定频率为50Hz或60Hz单相交流中负荷的有功电能的消耗。该表由7位LCD显示器显示各种电量数据和信息，并且内置有远红外和RS485通讯模块，用于电表设置和读表，并且可与各种AMR系统联接，具有性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国颁发的证书，号ZL06828.1，其它的正在审核中。

功能特点

● 35mm DIN标准导轨安装，合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 6宽度(模数12.5mm)，合/T7121-1993标准。

● 3费率，可设置12个日时段，每月自动读表的日期可任意设置，可选择周休日单费率功能(请在定货时指明)。

●内置时钟和免维护的备用锂电池，电池容量实时检测并显示，可保存12个月的电量数据，断电后数据保存。

●可选择循环显示(默认)或按键逐项显示方式，循环显示周期可设置，多可循环显示14项数据，显示的数据项可选择，数据显示的小数位数可选择设置成一位或两位。

●无源电能脉冲输出(有性)，合IEC 62053-31标准。

●装备有远红外和RS485数据通讯端口，用于电表设置和读表，电表设置操作有保护功能，通讯协议合DL/T645-1997标准。

● 7个LED分别指示电源状态、电能脉冲信号、负荷电流潮流方向、当前的费率状态以及数据通讯状态。

●单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，合IEC 62053-21标准。

●标准配置S型接线(底端进线，出线)，直接接入式使用，可选择接入式使用(产品配置代码AN)和PT & 接入式使用(产品配置代码AP)。

●标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电(产品配置代码AM)。

技术参数

型号

参比电压

(V)

电流规格

(A)

起动电流

(A)

缘性能

DEM031AL

1级

127或230

5(30)

10(50)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

*若需要不同的参比电压或电流规格请咨询本公司的销售人员。

外形及安装尺寸

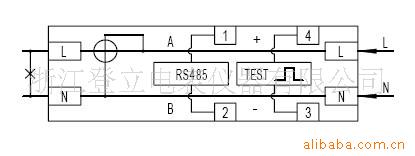

接线图(S型)

接线端子

说明

L

相线

N

中性线

(底端进线，出线)

3和4

无源电能脉冲输出端口

1和2

RS485数据通讯端口
