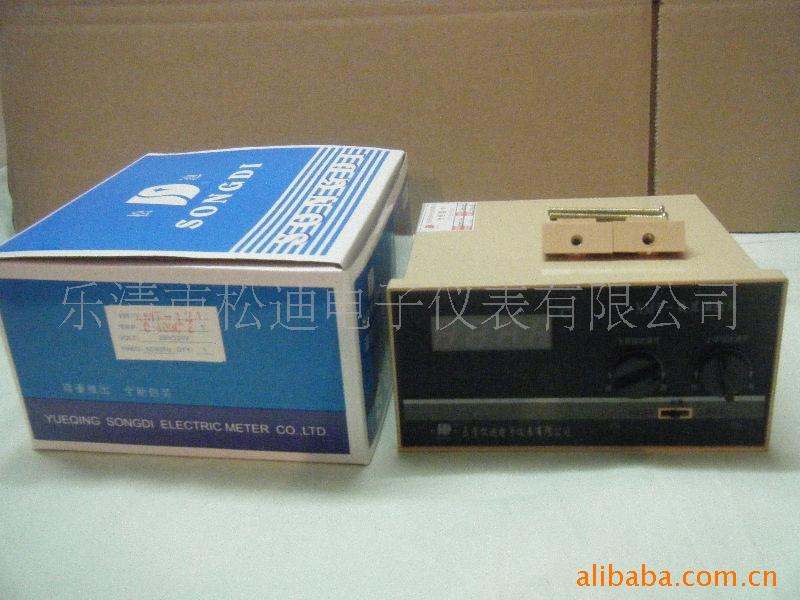

供应XMT-121 122 数显温度仪表

输入信号:热电偶、热电阻
      ：1.0级
调节规律：二位式或时间比例调节式
报警功能：可具报警功能

触电容量：AC220V   3A   阻性
电      源：AC110V/220V  50/60Hz
外形尺寸：160*80*150mm
开孔尺寸：155*76mm

保养和维修

1 仪表应在包装的情况下存放在干燥、通风和无腐蚀性气体的场合。

5.2 仪表自开票之日起十二个月内，因制造质量发生故障由本公司负责保修。

 订货时须在合同上注明仪表型号、配用感温元件的分度号及测量范围

 附件：安装支架 1 对，使用说明书 1 份。

一、概述
      XM系列数显仪是近年发展起来的新一业自动化检测控制仪表，
仪表采用的中、大规模集成电路，应用非线性校正技术，设定
形式有模拟旋钮设定和数字拨码开关设定。外形有与动圈仪表一致的XMZ.
XMT系列和按国际DIN标准设计的XMZA、XMTA、XMTD、XMTE系列。
与传统动圈仪表、电子调节器相比，具有显示高、控温性能好，震
、性佳、读数清晰、无视差，可远距离观察；体积轻巧，安装方便
等优点。在调节形式上有二位式、三位式、时间比例式，可控硅连续调节式、
PID调节式等多种，并可根据用户需要增加限报警输出功能，是XC系类、TD
系列温控仪表更新换代产品，可广泛应于塑料机械、包装机械、食品机械、轻
纺机械以及冶金、制冷、化工、等行来用-200℃-1600℃范围内的温度检测
和控制，配上相应的传感器也可用于压力、流量、液位等物理量的显示和调节。

二、仪表类别

三、主要技术指标

1、显示方式：XMZ、XMT、-1□□系列，XMZA、XMTA系列，3又二分之一位数码
管显示被测值。
XMTE、XMTD、XMT-8□□□系列，3位数码管显示被测值。
2、显示误差、≤&plun;0.5%&plun;1字或≤&plun;1%&plun;1字二档；
3、设定点误差：≤&plun;1%&plun;1字；
4、控制点切换差：≤0.5%
5、端冷补偿：0-40℃内误差小于2℃；
6、时间比例调节：比例带3~6%，周期30&plun;10S；
7、限报警：报警呼出点再被测信号过设定值的2-10%（全量程），消警范围≤1%
8、输出脉冲信号：幅值大于3V，宽度大于40uS的移相脉冲或过触发脉冲；
9、P、T、D调节：（1）输出0~10mA；（2）负载800&plun;80Ω；（3）P（比例带）4%；
（4）I（积分时间）2.5min；（5）D（微分时间）30S；
10、输出触点容量：交流220V，3A（阻性负载）或1A（感生）；
11、温度系数：在0-50℃范围内偏离20&plun;2℃使用时，其温度系数小于0.05%℃；
12、工作电源：交流220V&plun;10%。50Hz，功耗小于5W；
13、工作环境：温度0-50℃，相对湿度30~85%的无腐蚀性气体场合；
14、外形尺寸及开孔尺寸：见表三所示；
15、重量：约0.8公斤。
四、使用与调整
1、检查仪表的分度号与感温元件的分度号是否相同；
2、配用热电偶的仪表壳不接15Ω外阻，不影响，如距离较远，热电偶与仪表的链接
采用相对应得补偿导线，且性不能接反，以免影响；传感器性的安装位置要能正
确及时反映被测对象温度的升降；如发现仪表显示反常，应检查传感器连接是否断路（仪
表有段偶保护功能）；配用热电阻的仪表一般不接三个5Ω外阻，但热电阻三根连接线的规
格长度要相同，如引线较长请建议使用外阻，并在订货时申明；
3、把仪表安装孔，将上下或二侧安装螺杆适当旋紧，注意螺钉不可旋得过紧，以免
伤害壳体。
4、XMZ、XMZA型：接上电源盒感温元件，即能显示被测温度值，无需调整。
5、XMT-101、102，XMTA-2001、2002，XMTD-2001、2002，XMT-DA8001、8002型；
将仪表连接接妥后，把开关拨至“下限设定”处。旋转设定旋钮。此时数字显示的是所需温
度值；绿灯亮输出继电器的总低通，总高断，当实际值或高于设定值时，红灯亮，输出
继电器的总高通、总低断。拨码开关设定的仪表，接线后将拨码开关拨至所需温度值
即可，控制状态均同上述。
6、XMT-121(F),122(F),XMTA-2201(F),2202(F).XMTD-2201(F)、2202（F）；将仪表连接
接妥后，把开关拔至“下限设定”处，同时旋转相对应的下限设定旋钮，此时数字显示的是所
需的下限温度值；将开关拨至“上限设定”处，旋钮相应的上限设定旋钮，此时显示的是所需
的上限温度值，再将开关拨至“测量”处，数字显示的是被测对象的实际温度值。当实际值低
于下限设定值时，绿灯亮，上限继电器均为总低通，总高断；当实际值或过下限设定
值面仍低于上限设定值时，绿灯红灯均熄灭，下限继电器总低断、总高通。一般作温度控制
时可把下限继电器输出作辅助加热控制，也可把下限继电器输出作温度控制，而把上限作加
热控制，也可把下限继电器输出作温度控制，而把上限继电器输出作温报警。后缀加“F”的
仪表，上限所需温度值须调整到高于想、下限所需温度值。当实际值低于下限值里，绿灯亮
总低通，周而复始。整个过程只有一个继电器输出，以便与负载方便得配接。
7、XMT-131、132、XMTA-2301、2302，XMTD-2301、2302，XMT-8301、8302、XMTE-2301、
2302型；当实际温度未进入比例带时，绿灯这继电器的的总低通、总高断、负载升温；当进入比
例带后，继电器开始有规律得进行开关动作，红绿灯周期性的变换；温度越高，总低通的时间越
短，反之亦然，仪表和改变负载平均加热功率的办法来改变温度。如附有限报警功能的仪表，
如XMTA-2311、2312、XMTD-2311、2312型，在温度过所需温度2-10%时，报警继电器的
总低通，用户可用于声光报警或降温装置。其他使用方法同XMT-101、102型。
8、XMT-161、162，XMTA-2601、2602型；将仪表连接接受后，将开关拨至“测量”，此时数字
显示的是被测对象的事迹温度值，当实际温度低于控制点的调节温度时，绿灯亮，可控硅导通。
负载上的加热电压逐渐下降，直至降到供电电压的5%以下。由于该仪表是采用改变加热功率来
改变温度值的调节方式，所以当散热功率和加热平衡时，温度可稳定在某一值下，如实际值与
所需值有偏差（这与加热器功率，散热情况等有关）可转动“手动再调”旋钮，直至与所需温度值
相即可。一般控温0.1℃左右（如发现负载二端的电压有抖动现象，可把仪表二根输
出线对调），指示灯指示工作电源。
9、XMT-171、172、181、182、XMTA-2801、2802型；一将仪表连接接妥后，将开关拨上“设定”
处,旋转设定旋钮，此时数字显示的是补测对象的实际温度值，当实际温度值低于控制点的调节温
度值，再将开关拨至“测量”处，此时数字显示的是补测对象的实际温度值，当实际温度值低于控制
点的调节温度值时，绿灯亮，外接可控硅导通，负载上的加热电压逐渐下降，此时，红绿灯周期性
变换，可控硅导通，负载上的加热电压逐渐下降，此时，红绿灯周期性变换，可控硅断续输出，直
降至到供电压5%以下，红灯亮。如实际值与所需值有偏差（这与加热器功率、散热情况等有关）
可转“手协再调”按钮，直至与所需值要即。
10、XMT-191、192；XMTA-2901、2902型；当实际温度未进入调节比例带时，输出为10mA以下，
仪表用P、I、D调节方式通过配接的ZK型可控硅电压调整器改变可控硅导通角来改变负载加热功率。
其他使用方法同XMT-101、102型。
七.保养和维修
1.仪表应保存在干燥通风和无腐蚀气体的场合。
2.如仪表故障属于制造质量问题，在出厂18个月内本厂负责维修，此范围外的故障仪表本厂
也负责维修，收成本费
3.订货时请写明有关事项：如型号XMT-101,K,0-1300℃若需购感温元件也请写明分度号，
规格、长度等。
4.仪表若用于压力、流量、液位等测量控制时，须告知配用的检测元件名称、型号、规格；
5.附件：安装器一副，说明书一份。
