| 品牌 | 乐清松迪 | 型号 | TDA-8001 |
| 类型 | 全量程指示温度调节器 | 测量范围 | 0-300（℃） |
| 等级 | 1.5 | 测量误差 | 约1（℃） |
| 开口尺寸 | 55&tim;155（mm） | 安装型式 | 嵌入式 |
| 输出信号 | 4-20（mA） | 工作电压 | 220（V） |
| 外形尺寸 | 60&tim;120&tim;150（mm） |
输入信号:热电偶、热电阻
：1.5级
调节规律：二位式或时间比例调节式
报警功能：可具报警功能
触电容量：AC220V 3A 阻性
电 源：AC110V.220V .380V. 50/60Hz
外形尺寸：60*120*150mm
开孔尺寸：55*115mm
一、概述
TDA、TDW、TEA、TED、TE、TDB系列电子式温度指示调节仪是本公司生产
的新颖自动化仪表。产品体积小、重量轻、外形美、性好、震动和干扰性
能强。配热电偶的仪表具有冷端自动补偿功能和断偶自动保护功能。其中TDW系列
仪表安装开孔尺寸与XC系列动圈式仪表更新产品。TEA、TED系列是按国际DIN标准
设计，是替代仪表的选择。本产品可广泛应用于烟草机械、塑料机械、橡胶
机械、包装机械以及服装、食品冶金、印染等行业作-200℃~1600℃范围的温度测量
和自动调节。
仪表测量和调节范围根据配用的感温元件在下表选择：
| 感温元件 | 分度号 | 显示和调节范围(℃) |
| 镍铬-铜镍热电偶 | E（EA-2） | 0-200；0-300；0-400； |
| 镍铬-镍硅热电偶 | K (EU-2) | 0-400；0-600；0-800；0-1000；0-1200 |
| 铂铑-铂热电偶 | S (LB-3) | 0-1600 |
| 铜热电阻 | Cu50（G） | 0-50℃；0-100℃；0-150℃ |
| 铂热电阻 | Pt100（BA1） (BA2) | 0-100℃；0-200℃；0-300℃；0-400℃；0-600℃ |
仪表若用于压力、流量、液位等参数的测量或控制，可用订货规格.
二、仪表类别
三、主要技术指示
1、显示误差：≤+-2.5%或≤1.5%二档；
2、设定误差：≤+-1.5%；
3、设定范围：0~100℃
4、设定点切换下差：≤0.75%；
5、时间比例调节：（1）比例带3~6%；（2）周期为30﹢-10S；
6、限报：报点为被测信号过设定值的5-10%（全量程）；
7、继电器触点容量：主控制输出和报输出均交流220V，3A（阻性）或1A（感性）；
8、工作电源：交流220V+-10%，50Hz；
9、工作环境：温度0-50℃，相对湿度为30-85%的无腐蚀性气体场合
四、工作原理
感温元件热电偶或热电阻的信号经仪表桥路处理后进行放大，放大后的信号一路
送入显示电表，直接显示测量值，另一路与模拟设定值经比较电路运算后，按预定的
调节方式控制电器输出及红绿指示灯指示工作状态。附加限报警仪表，显示信号与
设定信号比较后，在限报警范围内，控制报警继电器的输出。

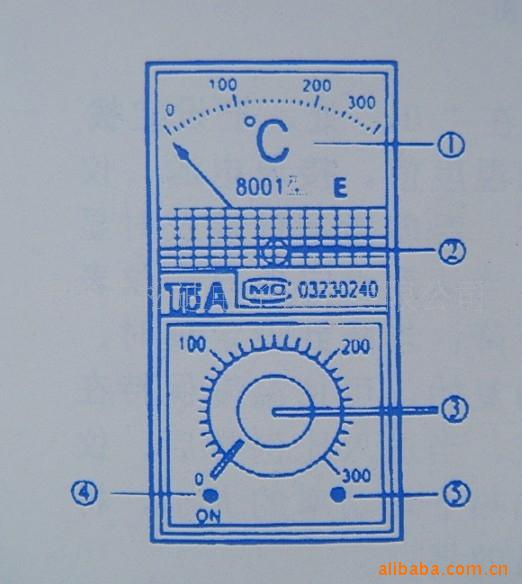

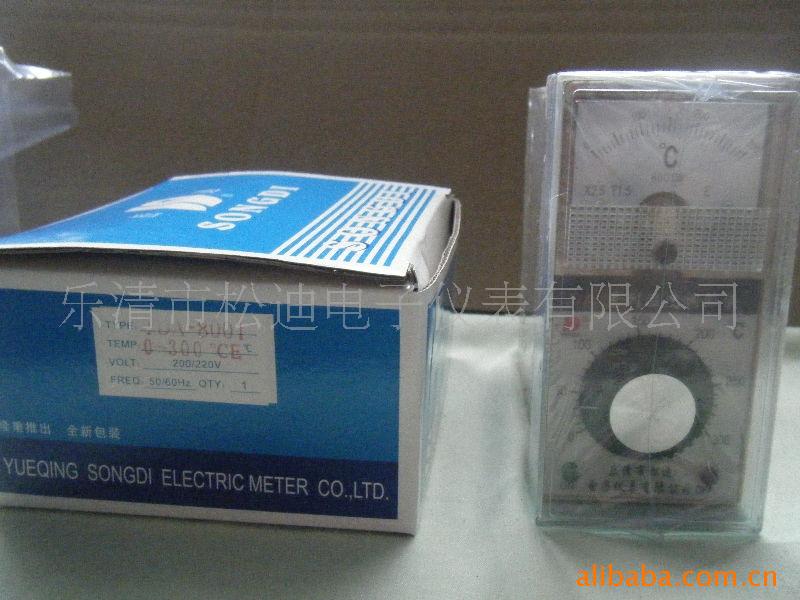

五、仪表外型结构
①显示电表 ②调器 ③模拟设定拨盘
④绿灯 ⑤红灯 ⑥偏差指示
⑦数字拨码开关 ⑧RET静差调节
六、仪表的使用
1、安装开孔尺寸（宽&tim;高）；
TDA：55&tim;115或115&tim;55（TDA“H”横式）
TDW：152&tim;76
TEA：92&tim;92
TED：67&tim;67
1.把仪表塞入安装孔内，把附来的安装板分别装入仪表上下或左右开孔，再把安装板分别装
入仪表上下或左右安装孔，再把安装螺钉旋紧即可。注意螺钉不可旋得过紧，以免损坏壳体。
2.用于电加热时，仪表分别按下图接线。仪表绿灯亮时输出继电器总低接通。高总断；仪表
红灯亮时输出高总接通，总低断。
3.接线时要注意感温元件引线与电源及继电器的连线不要捆扎或绞绕在一起，也不要放在同
一根金属管内、以产生电磁干扰。热电阻与仪表的三根连线要用同一截面积的导线，且其
连线电阻应尽量小些，以免影响仪表；热电偶与仪表的连线电阻应尽量小些，以免影响
仪表；热电偶与仪表的连线应采用对应热电偶的补偿导线，其性不得接反，若用普通
导线会影响显示和控制的。
4.感温元件应放置在能真实反映炉内温度之处，且与炉丝保持良好的缘。
5.仪表通电前应仔细检查接线是否正确，感温元件与仪表分度号是否相配等。
6.缓慢转动调器，使电表指在“0”处，把设定拨盘的白色或红色标记线对准所需要的温度值。
接通电源，仪表绿灯亮，炉丝通电，随着炉温上升，温度指针能及时显示测量温度值。而位式
调节的仪表，当设定值时，仪表红灯亮，切断加热电源，温度逐渐下降；当降到设定值时
仪表又转至绿灯亮，炉子升温。周而复始，可使温度保持在设定值附近，时间比例式调节的仪
表，当进入比例带后，仪表通过断电器周期性的吸合来改变加热平均功率的大小，将温度过冲
减至小，实现较好的温控效果。
7.炉子加热功率应能与所需温度值有较好的匹配，进入恒温后，若绿灯亮的时间长，说明加热
功率不够，若红灯亮的时间长，则说明加热功率太大，红绿灯亮的时间比较一致，说明功率匹配
，调节。
8.初始加热时，由于炉子的热惯性，尽管炉丝已断电，但炉内温度还会长升，故每次开机前
把设定值定在所需要的温度值的80%左右，待几次交开机前把设定值定在所需值，就可以避
免开机的升温过冲的现象。
9.带报警功能的仪表温度过设定值约全量程的5-10%时、报警继电器总低端接通，当温度回落
1%时、报警消除继电器总高端接通，用户可根据需要用报警继电器接散热喷雾装置。
10.当发现设定拨盘松动时，应将设定轴反时针旋足，把设定拨盘标志线对准面板上的小黑点，然
后紧固即可。
11.如果现通电后表针马上打到满度，应检查感温元件有否断路。
七.其他
1.仪表应保存在干燥通风和无腐蚀气体的场合。
2.如仪表故障属于制造质量问题，在出厂18个月内本厂负责维修，此范围外的故障仪表本厂
也负责维修，收成本费
3.订货时请写明有关事项：如型号TDA-8001；分度号E0~300℃。若需购感温元件也请写明分度号，
规格、长度等。
4.附件：安装器一副，说明书一份。
